四缸发动机排气歧管总成结构设计

　　这套排气歧管面向直列四缸内燃机的排气侧布置，核心作用是把四个气缸排出的高温废气分别引导、汇总后送入下游排气总管，再流向催化转化与消声环节。歧管在整机上属于热端关键件，工作时长期承受脉冲高温气流、热膨胀交变应力以及发动机振动，因此结构上既要保证流道顺畅，又要兼顾热变形补偿与安装刚性。

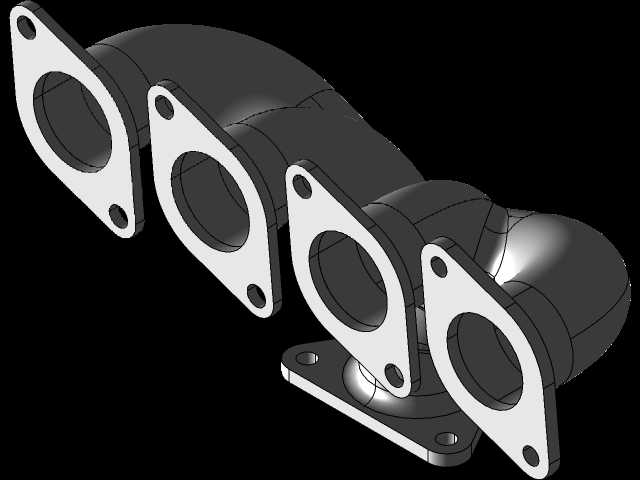

　　从结构形态看，模型由四段独立弯曲流道和一个底部汇总法兰组成。四个进气法兰沿气缸盖排气口方向依次排列，每个法兰面加工有两个安装通孔，用于穿过螺栓把歧管压紧在缸盖排气侧；法兰与缸盖贴合的密封面需要保证平面度，避免高温废气泄漏。流道从各缸接口出发，先做适度弯曲再逐步汇合，弯曲半径的选取考虑了废气流动阻力与铸造工艺可行性，避免出现急弯造成局部背压升高。汇总端下方设置带孔的安装底板，用于与下游排气管或涡轮入口对接，孔位与结合面构成明确的安装边界。

　　设计思路上，歧管并非简单等径直管拼接。各缸流道长度与走向需要在紧凑的机舱空间内尽量协调，以减小各缸排气干扰，改善扫气效果；同时弯管之间保留合理间隙，给热态膨胀留出空间，防止相邻管壁接触产生附加应力。法兰处采用加厚凸台结构，把螺栓预紧力分散到密封面区域，提高长期使用中的密封可靠性。管壁厚度在满足耐热、耐振和铸造充型要求的前提下尽量均匀，避免局部厚大截面引起热节。

　　在整机布置中，该件位于发动机侧面偏下位置，上边界受缸盖排气口坐标约束，下边界与汇总法兰接口相关，侧向则要避开机舱内隔热罩、线束和冷却管路。建模时需重点核对四个进气法兰孔距、汇总法兰螺栓孔位置以及流道中心距，这些尺寸直接决定能否与缸盖和下游管路互换装配。对于结构设计人员而言，该模型可作为排气系统布置、热端零部件校核以及铸造工艺分析的参考；对设备选型和三维建模从业者来说，其弯管扫掠、法兰开孔、多流道汇合与安装孔位处理，也体现了复杂管路类零件从功能需求到实体结构的完整转化过程。
