多规格边缘圆角过渡壳体结构设计

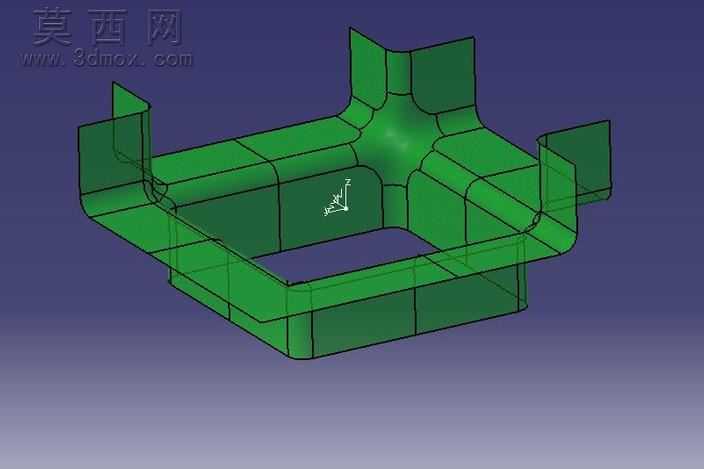

本作品为针对不同边缘圆角过渡需求设计的壳体类结构模型，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先搭建壳体的基础轮廓框架，确定整体的长宽高比例与内部中空的腔体边界，再针对不同位置的边缘进行差异化圆角处理。建模初期首先绘制壳体的二维截面轮廓，通过拉伸命令生成基础的薄壁实体，保证壳体壁厚均匀一致，符合常规注塑或钣金加工的壁厚要求，避免后续生产中出现壁厚不均导致的缩痕、变形等问题。在圆角处理环节，针对壳体不同交汇位置的结构特性设置差异化圆角参数：在三向壁面交汇的内角位置，采用大半径平滑圆角过渡，既可以降低结构应力集中系数，提升壳体整体的结构强度，避免受力时在转角位置出现开裂，也能够优化流体在腔体内的流动特性，减少介质残留与流动阻力；在两壁垂直交汇的外边缘位置，采用中等半径圆角，兼顾外观的顺滑度与边缘的抗磕碰性能，避免锐边带来的安全隐患；在壳体延伸出的支臂边缘位置，采用小半径圆角，在去除锐边的同时保留支臂的轮廓辨识度，满足装配对接的尺寸精度要求。模型渲染阶段采用半透明绿色材质赋予壳体主体，通过半透明效果可以清晰观察到内部腔体的结构形态与各位置圆角的过渡衔接效果，背景采用渐变深蓝色调突出模型主体轮廓，同时添加三维坐标系标识明确模型的空间方位，方便查看各方向的结构特征。结构设计上充分考虑了不同圆角对应的工艺可行性，所有圆角参数均匹配常规加工工艺的圆角取值范围，避免出现过小圆角导致的加工刀具损耗过大、过大圆角导致的结构干涉问题，各圆角与相邻壁面的衔接均达到G2连续顺滑过渡，无明显的拼接棱线，整体曲面质量满足后续数控加工、模具开模的设计要求。设计过程中反复校验各圆角位置的曲率变化，确保相邻曲面之间的曲率过渡自然，没有出现曲率突变导致的外观瑕疵，同时针对圆角交汇位置进行专门的补面处理，避免多圆角交汇时出现曲面褶皱、破面等问题，保证模型的几何完整性。
