汽车横梁曲面结构设计三维作品

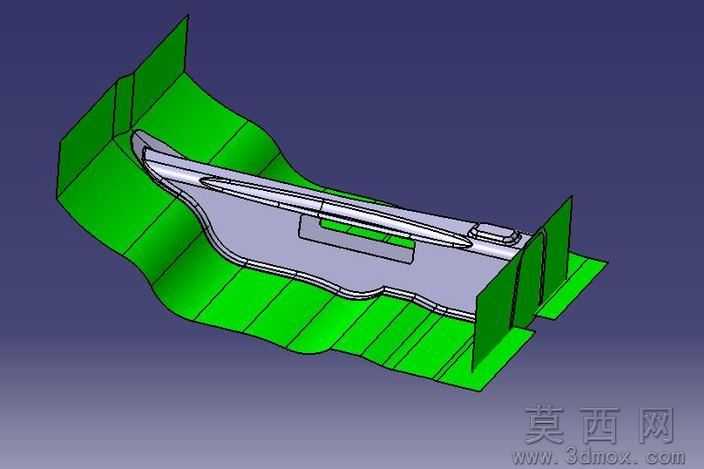

本作品为汽车横梁类构件的三维曲面结构设计，依托三维建模软件完成全流程参数化构建，整体围绕汽车结构件的成型特性展开设计。建模阶段首先基于构件的功能定位搭建基础线框，通过多截面曲面、桥接曲面等命令完成主体型面的构建，针对横梁与周边部件的装配贴合需求，对曲面过渡区域做了连续曲率优化，保证型面顺滑无突兀折角，既满足结构强度要求，也适配后续冲压成型的工艺特性。模型中绿色区域为成型工艺补充面，通过延伸、修剪、倒角等操作构建出完整的压料面与工艺侧壁，所有工艺面的拔模角度均经过参数校验，避免成型过程中出现负角干涉，同时对型面的圆角半径做了统一规范，匹配冲压模具的加工要求。主体安装面区域做了局部特征强化，预留的装配定位槽与安装孔位完全对齐整车装配基准，孔位周边做了翻边强化结构，提升构件安装后的抗形变能力。材质渲染阶段针对金属钣金材质做了质感调整，主体结构面采用哑光金属质感呈现，工艺补充面采用高饱和绿色区分，方便快速识别功能区域与工艺区域，渲染过程中调整了环境光与反射参数，清晰呈现曲面的光影过渡效果，直观展示型面的顺滑度与结构层次。设计过程中同步考虑了构件的受力特性，通过曲面厚度参数化赋值完成实体化转换，对横梁的弯折区域做了曲率半径优化，分散应力集中点，在保证构件轻量化的前提下提升整体结构刚度，所有特征均保留参数化关联，后续可根据整车装配需求快速调整尺寸参数，适配不同车型的安装要求，整体模型结构完整，型面精度满足工业级设计与加工的标准要求。
