花键传动轴机械结构三维设计作品

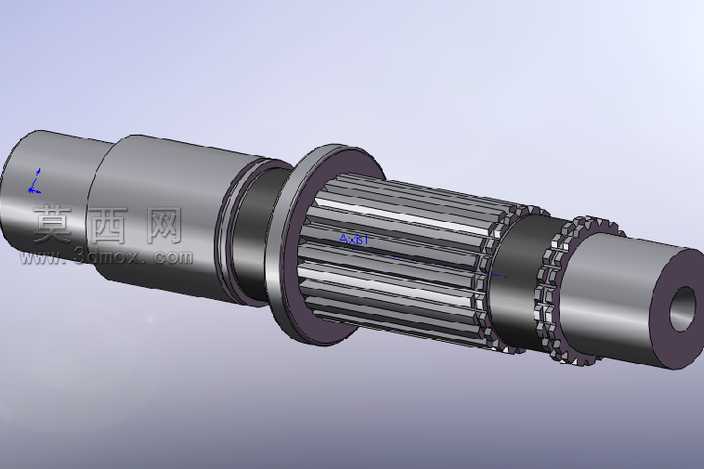

本作品为花键传动轴的三维结构设计，建模过程严格遵循机械设计规范，依托三维参数化建模逻辑完成整体结构搭建。建模阶段首先梳理轴类零件的设计基准，以轴的中心轴线为全局设计基准，依次完成各轴段的轮廓绘制，通过旋转凸台特征生成轴的基础基体，保证各轴段的同轴度公差符合传动件的装配要求。针对中部的花键结构，采用参数化草图绘制花键齿形轮廓，通过阵列特征完成全部花键齿的建模，齿形的模数、压力角、齿数等参数均参照通用传动花键的标准参数设定，保证花键结构具备足够的传动承载能力，同时兼顾与配套花键套的装配适配性。轴身的台阶结构设计充分考虑了传动件的轴向定位需求，各轴肩的高度、过渡圆角均经过受力校核，避免轴段在交变载荷作用下出现应力集中问题，轴端的中心孔结构按照标准加工要求设计，为后续的机加工工序提供定位基准。渲染阶段采用金属材质模拟轴类零件的调质钢质感，通过调整材质的粗糙度、反光度参数还原真实金属零件的表面质感，搭配浅灰色渐变背景突出轴件的结构细节，视角选择以45度斜视角呈现，可同时观察到轴端光轴段、中部花键段、定位轴肩以及端部内孔的全部结构特征。设计过程中重点考量了传动轴的扭矩传递路径，从动力输入端的光轴段到中部花键传动段，再到输出端的轴段，各段直径变化经过强度校核，保证轴件在额定载荷下的扭转强度、弯曲强度均满足使用要求，花键结构的设计相比普通平键连接具备更高的承载能力，适合大扭矩的传动场景，各轴段的长度尺寸也充分适配配套轴承、传动齿轮的安装空间要求，整体结构紧凑，装配逻辑清晰，可直接用于机械传动系统的结构验证、装配模拟以及后续的工程图生成工作。
