汽车覆盖件钣金冲压模具三维结构设计

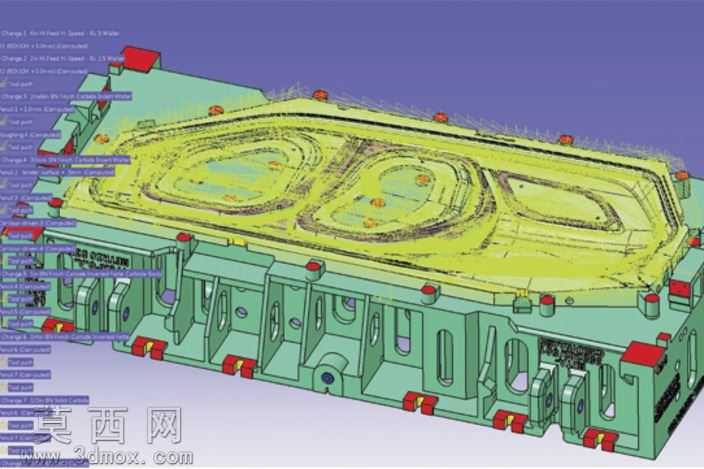

本套模型为汽车覆盖件类钣金冲压模具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压模具设计规范，对模具上下模座、成型镶块、定位组件、压料结构、导向部件、顶出机构等核心功能单元进行了1:1等比例还原。建模阶段首先根据目标覆盖件的曲面特征完成成型型面的提取与修整，通过曲面缝合、加厚、布尔运算等操作完成成型型腔的精准构建，确保型面与待加工钣金件的贴合精度满足冲压成型公差要求；模座部分采用整体式钢结构设计，通过合理布置减重槽、加强筋结构，在保证模座整体刚性与抗冲压变形能力的前提下，尽可能降低模具整体重量，减少冲压设备的负载。模具的导向结构采用导柱导套配合导向的设计，建模时对导柱安装位、导套配合公差带进行了参数化定义，保证合模过程中上下模的对位精度，避免成型过程中出现错模、型面错位等质量问题；压料机构围绕成型型面轮廓均匀布置压料块与弹性复位组件，建模时对压料块的压合行程、弹性元件的预压量进行了模拟校验，确保冲压过程中板料被稳定压紧，避免成型过程中板料出现起皱、窜动等缺陷。模具的顶出机构设置在型面低位区域，通过顶杆、顶板配合完成成型后工件的平稳顶出，避免顶出过程中工件出现变形、卡模问题；同时模型对模具的安装槽、起吊孔、快速装夹位等辅助结构也进行了完整还原，所有结构细节均匹配实际冲压生产的工艺要求。渲染阶段对模座主体采用金属哑光钢材材质，成型镶块采用高亮模具钢材质，压料块、顶出元件、导向部件采用差异化的材质配色进行区分，清晰展现各功能组件的装配关系与位置布局，整体结构排布紧凑合理，功能分区清晰，可直接用于模具结构评审、加工工艺编制、冲压生产模拟等场景，能够为同类型汽车覆盖件冲压模具的设计提供可靠的结构参考。
