多工位级进冲压模具完整装配结构

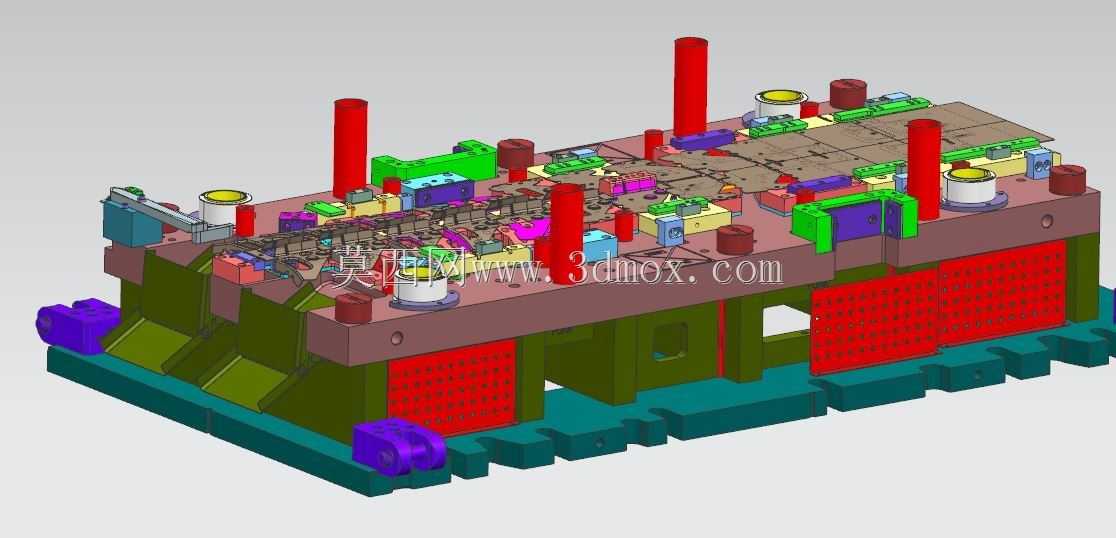

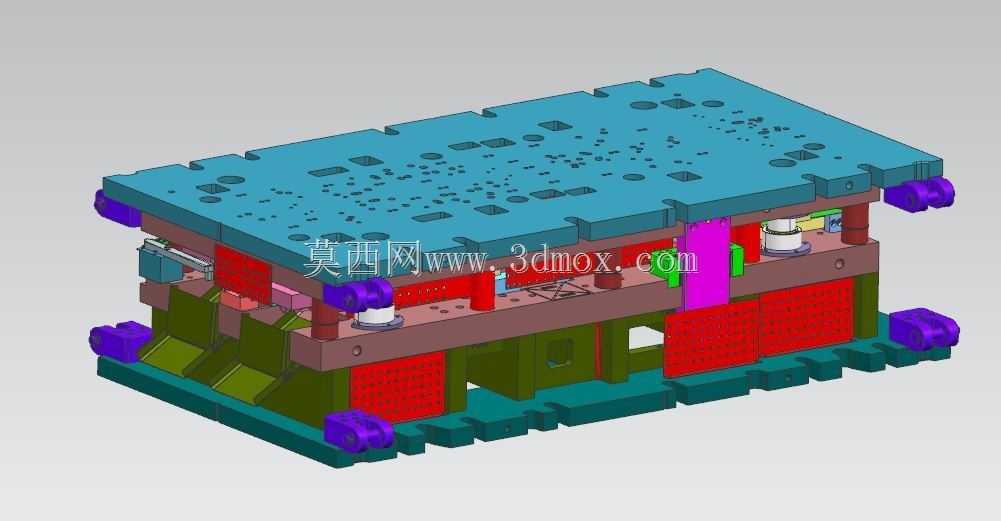

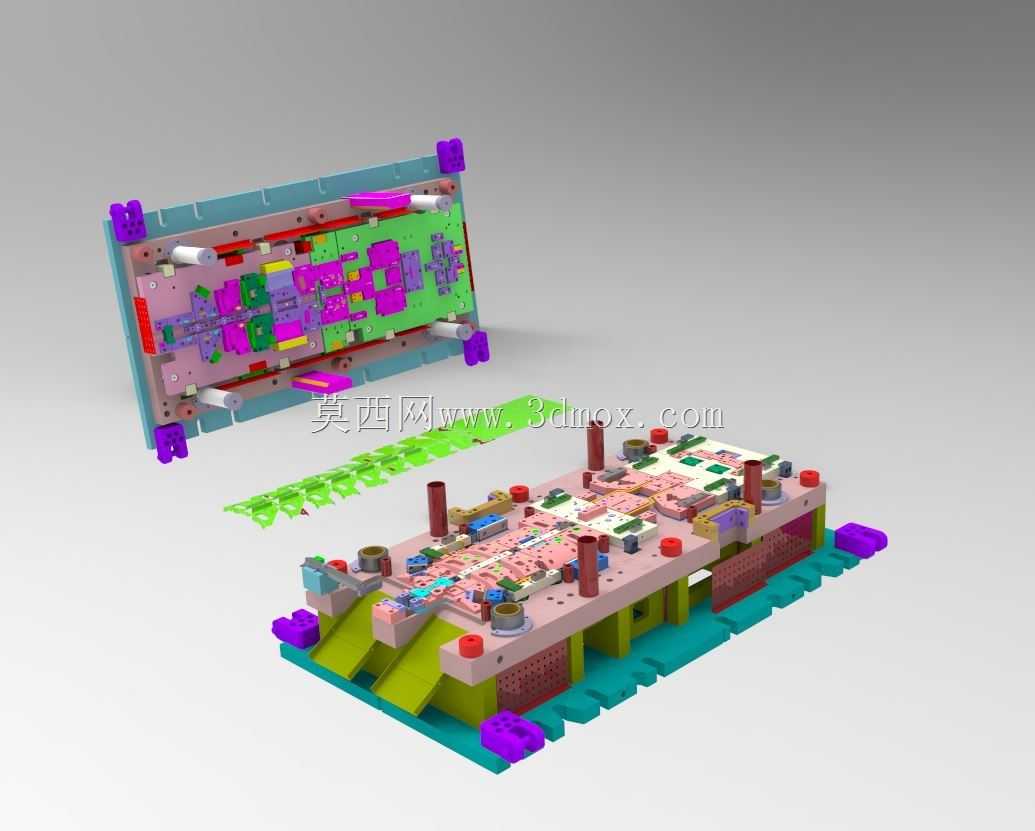

　　这套多工位级进冲压模具，主要面向通讯类五金结构件的大批量连续冲压生产场景，适配高速冲床的自动化连续作业需求，能够在单台设备上完成多道冲压工序的连续加工，无需中途转序或人工周转工件，大幅提升薄料五金件的生产效率与加工一致性。从整体装配结构来看，模架采用标准的四导柱导向结构，导柱沿模座四角均匀分布，配合自润滑导套实现上下模的高精度合模导向，合模过程中导柱先进入导套完成定位，避免凸凹模出现错位啃模的问题，适配每分钟数百次的高速冲压工况，长期运行也能保持稳定的导向精度。上下模座采用高强度铸铁材质，经过时效处理消除内应力，避免长期冲压受力后出现模座变形，影响模具整体精度与使用寿命。

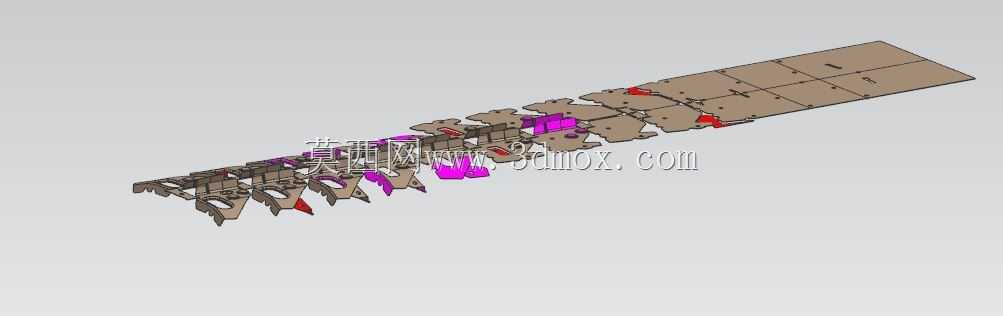

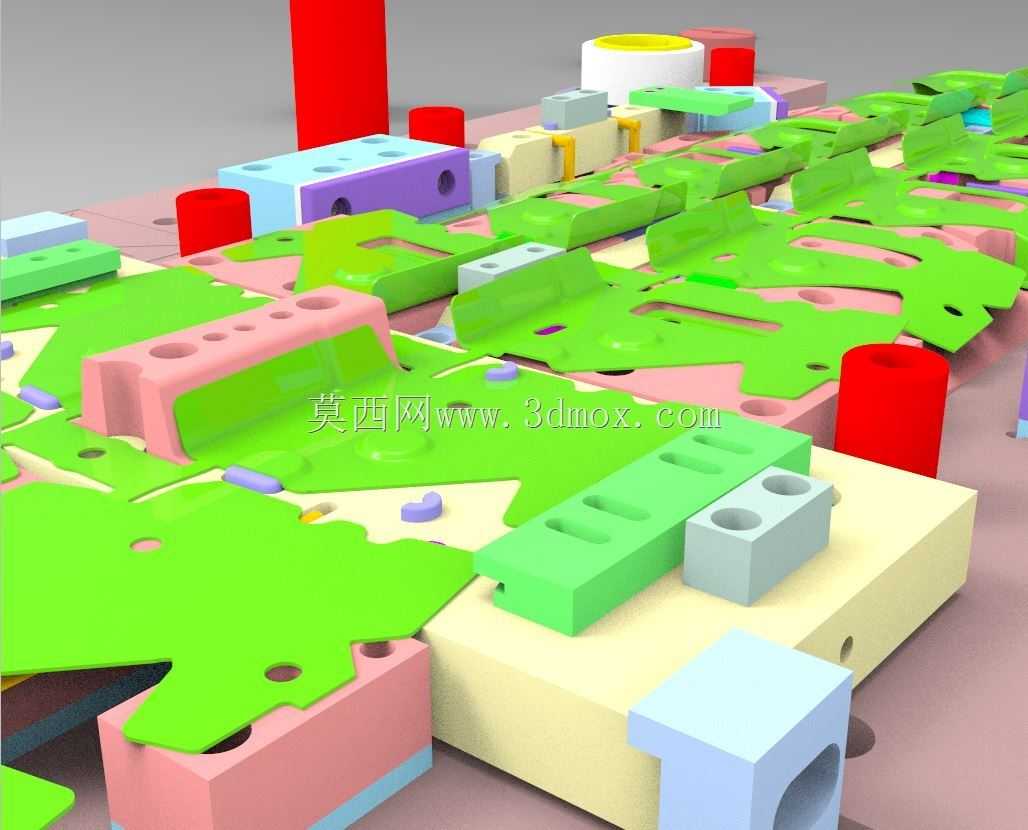

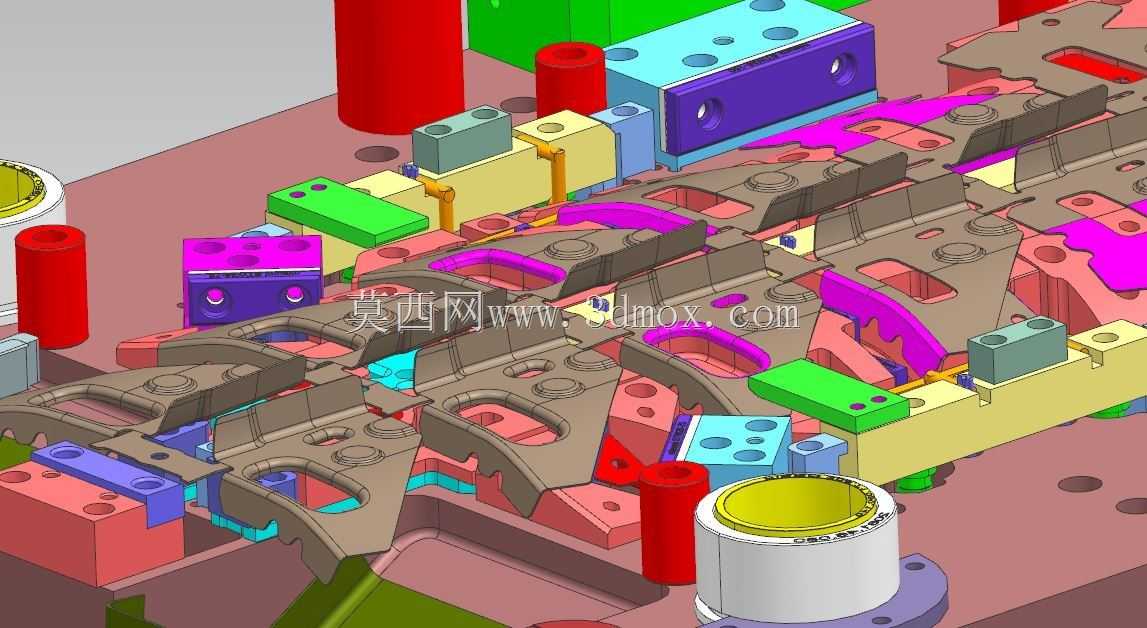

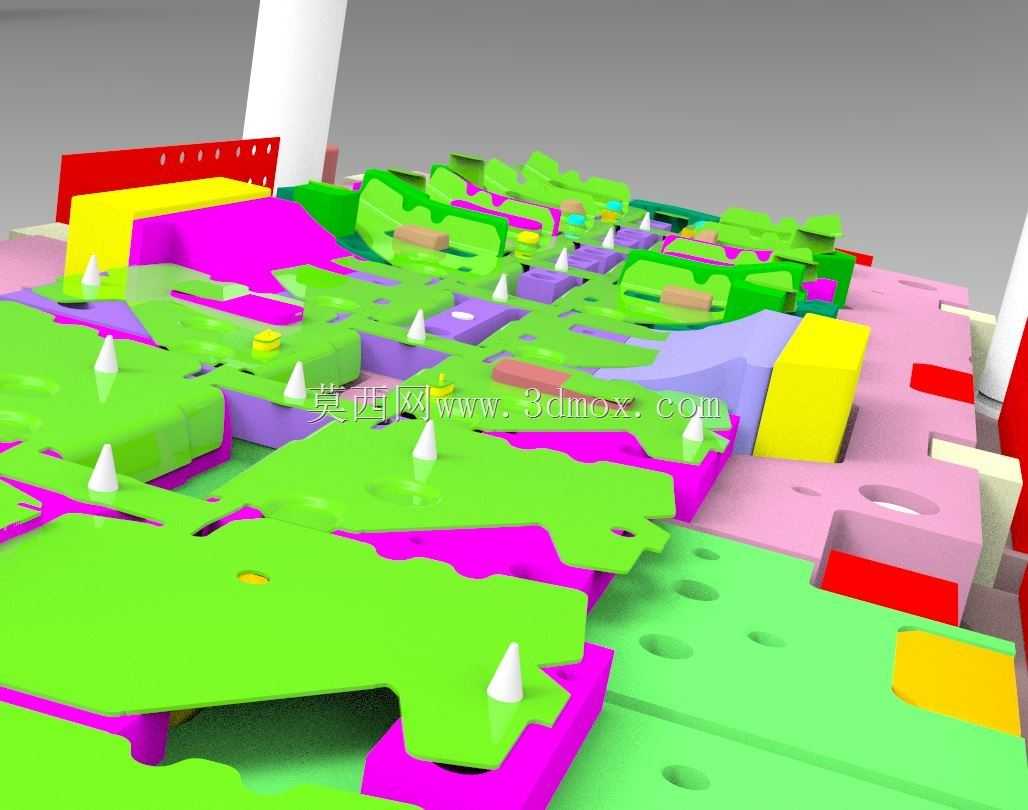

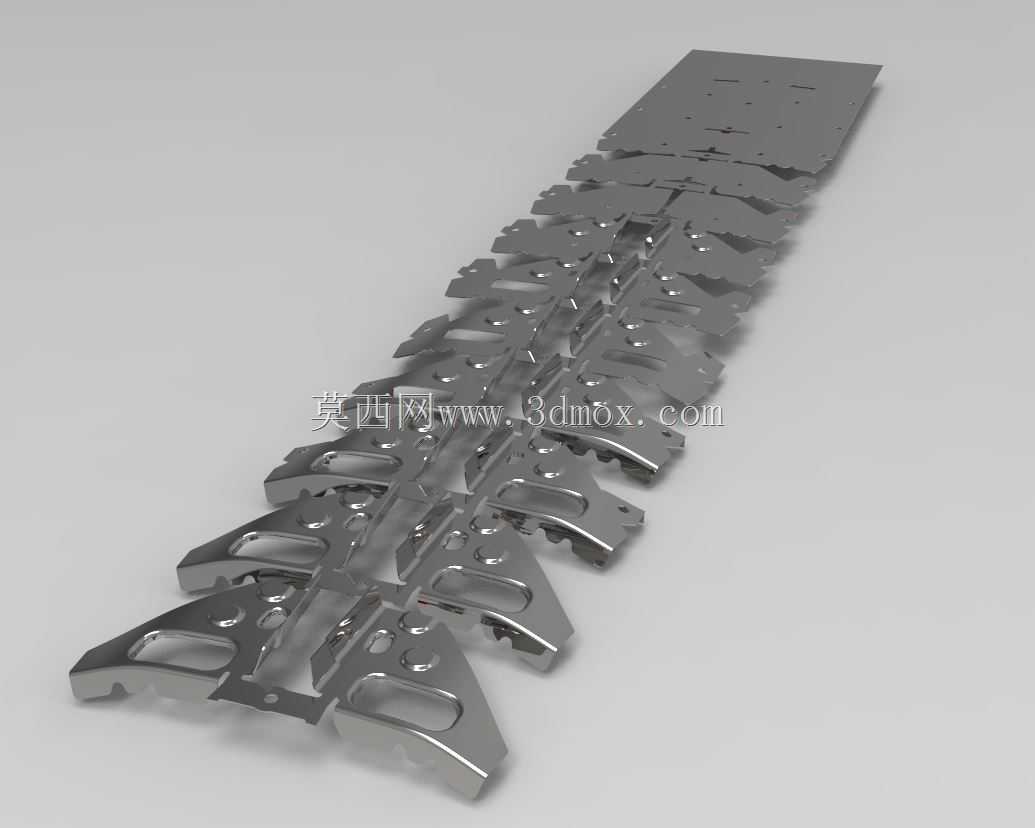

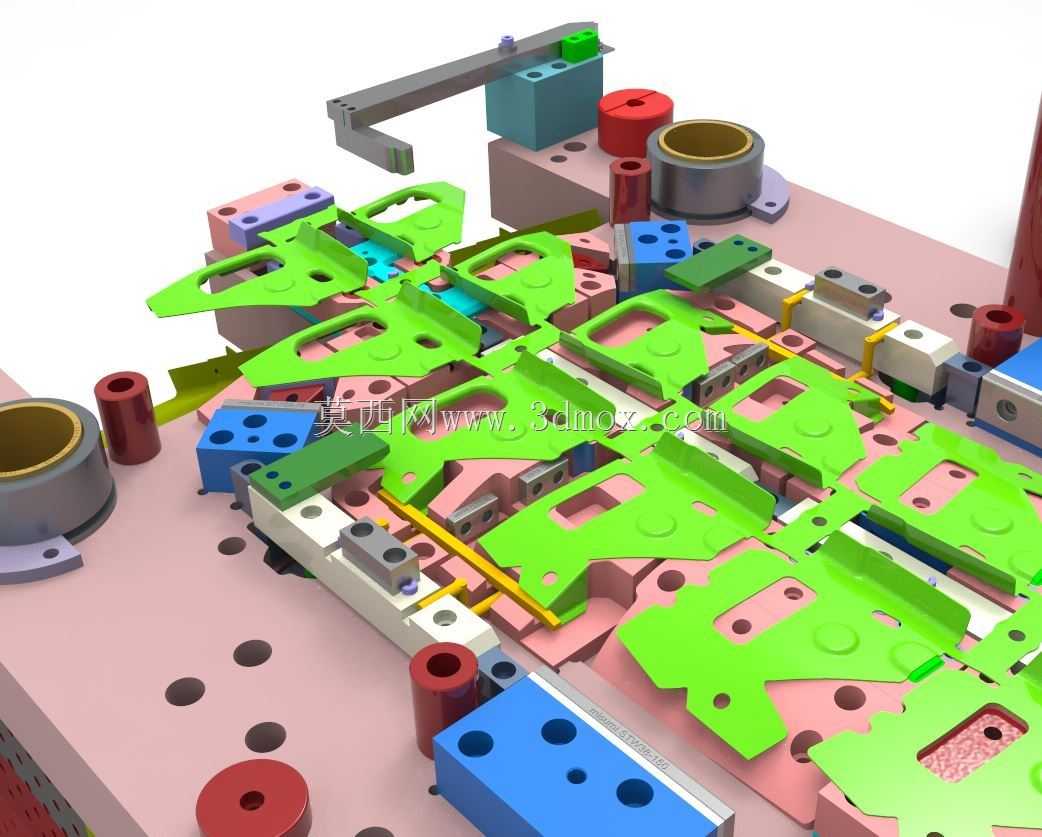

　　模具的工位排布沿送料方向依次展开，覆盖冲定位孔、冲裁外形、折弯成型、局部精整、落料分离等全工序，每个工位的凸模固定结构都采用快换式压板设计，后续生产过程中如果出现凸模磨损或崩损，无需拆解整幅模具，只需松开对应工位的压板即可快速更换备件，大幅降低停机维护的时间成本。送料方向设置了多组浮动导料销，配合自动送料机实现料带的精准步距送进，每个送进步距都由导正销插入预冲的定位孔完成精定位，保证各工位冲压位置的累计误差控制在微米级，避免出现孔位偏移、成型尺寸超差的问题。卸料板采用独立的弹性卸料结构，内置多组矩形弹簧提供均匀的卸料力，冲压完成后卸料板将料带从凸模上平稳脱下，避免料带随凸模上行出现变形，同时卸料板上对应每个凸模的位置都设置了精准的导向间隙，对细小凸模起到辅助导向保护作用，避免细长凸模在冲压过程中出现弯折断裂。

　　模具的成型工位设置了可调式限位块，可根据实际料厚与成型回弹量微调凸模的下压深度，补偿不同批次材料的性能差异带来的成型尺寸偏差，无需重新加工成型零件即可快速适配生产需求。下模的凹模镶块采用分块式设计，每个工位的凹模刃口都单独制作成镶件嵌入模座，局部刃口磨损后只需更换对应镶块，无需整体更换凹模，大幅降低模具的后期维护成本。模座内部设置了贯通的废料通道，各工位冲裁产生的废料可沿通道直接滑落至冲床下方的废料收集槽，无需人工清理模面废料，适配自动化连续生产的作业需求。上下模座之间设置了多组限位柱，合模时限位柱贴合控制合模高度，避免设备行程调整过度导致模具闭合高度超限，损坏凸凹模或成型零件。

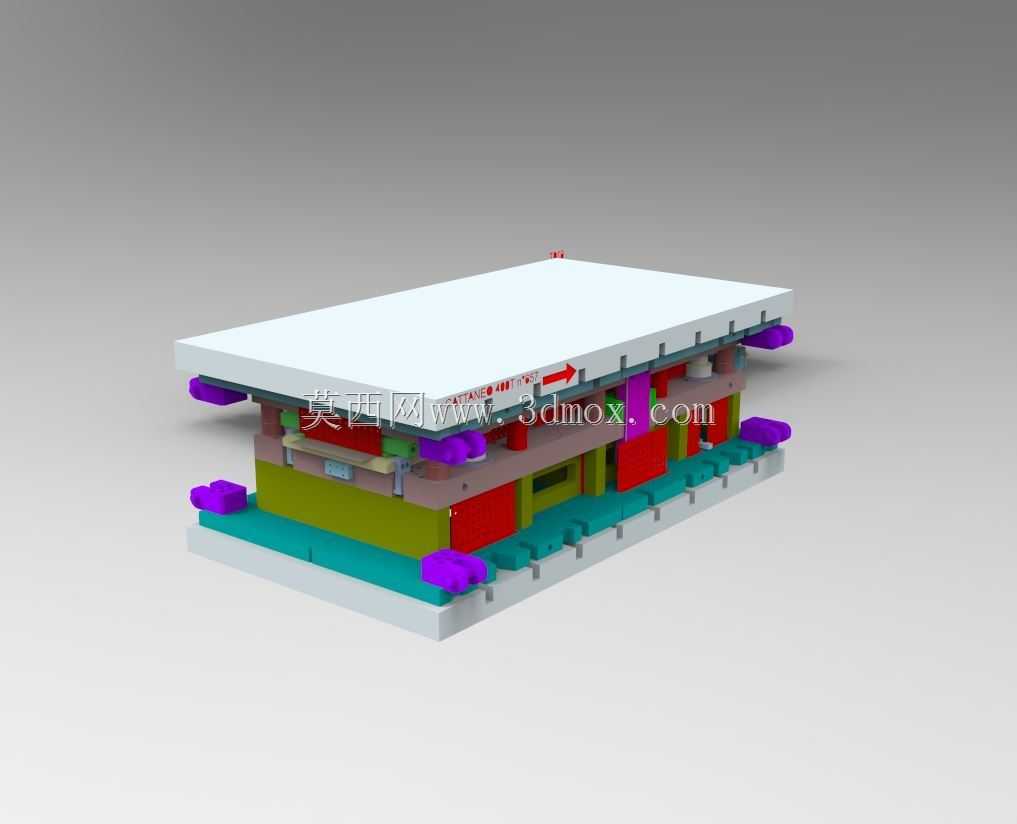

　　从安装边界来看，模座的安装槽尺寸适配常规吨位的高速冲床工作台，模柄位置与冲床滑块的安装孔位匹配，上下模的安装孔位按照标准冲床的T型槽间距设计，可直接完成装夹固定，无需额外制作过渡转接板。模具的整体闭合高度、开模行程都匹配常规高速冲床的参数范围，送料高度与自动送料机的出料高度对齐，可直接接入现有冲压自动化生产线，无需对设备进行额外改造。模具的气路接口预留位置统一设置在模座侧面，可接入自动吹气装置，将落料后的成品工件吹至接料槽，实现成品的自动收集，全程无需人工介入作业。

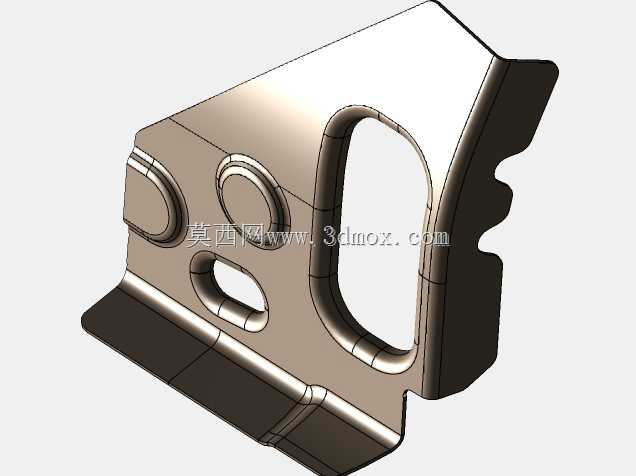

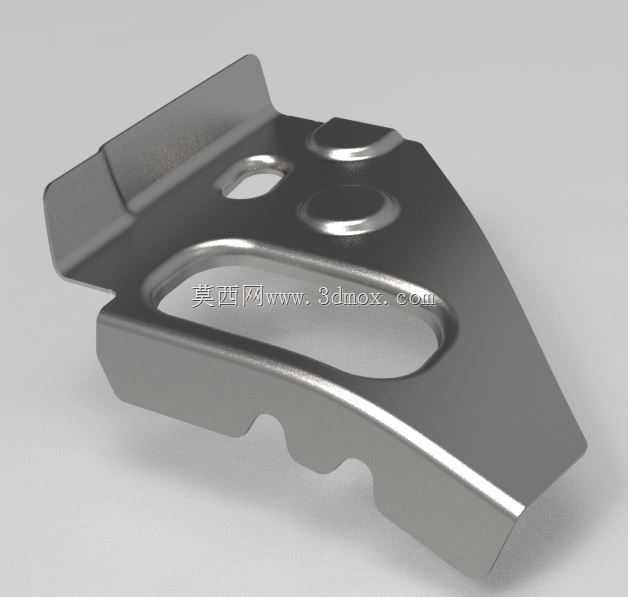

　　在实际生产应用中，这类级进模可适配厚度0.1-2mm的各类冷轧钢板、不锈钢带、铜合金带等常用冲压材料，生产的工件尺寸一致性好，尺寸精度可达到IT7-IT8级，能够满足通讯类五金结构件的高精度装配需求，单幅模具的单次刃磨寿命可达数十万冲次，配合定期维护可实现长期稳定生产，相比单工序模能够减少大量的设备占用与人工操作成本，是大批量五金冲压件生产的核心工艺装备。整套装配结构的所有零件都按照实际加工装配关系完成建模，各零件之间的配合间隙、安装位置都符合实际模具设计的规范要求，可直接用于模具结构参考、设计方案验证以及装配工艺梳理。
