轮式滑移装载机山猫工程设备三维结构

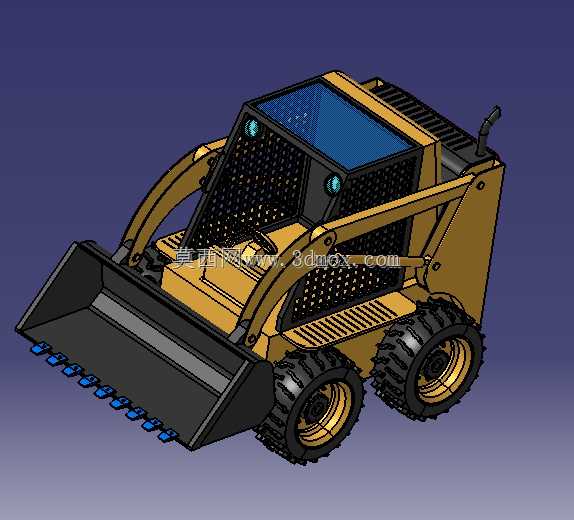

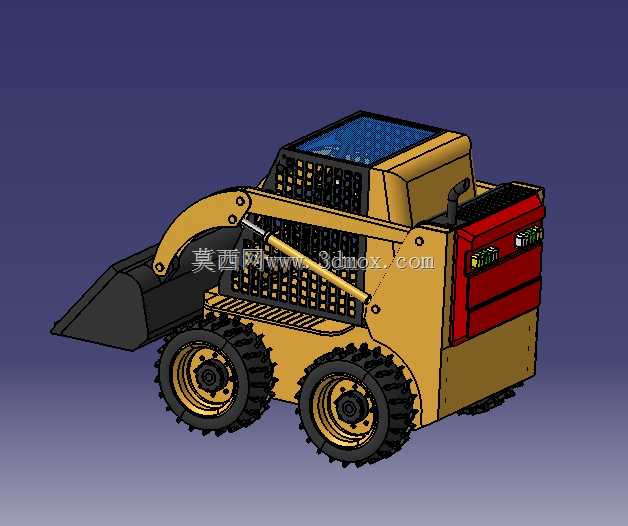

　　这款轮式滑移装载设备的三维结构设计，完全围绕狭小场地作业的核心需求展开，区别于常规大中型装载设备的大转弯半径设计，其采用左右轮独立驱动的滑移转向架构，可实现原地零半径转向，在厂区车间内部物料转运、市政巷道管线施工、仓储库区零散堆料整理、园林景观土方作业等空间受限场景下，能完成常规装载设备无法进入区域的铲装、转运、堆垛作业。从结构布局来看，整机采用动力后置、作业装置前置的配重平衡设计，后部的动力舱集成了动力输出、散热、液压泵站核心模块，厚重的后部壳体既作为结构承载件平衡前端铲斗满载时的倾覆力矩，也预留了散热通风格栅与检修开口，日常维护时可直接掀开后部护板完成滤芯更换、油液检查、管路紧固等操作，无需拆解大面积覆盖件。

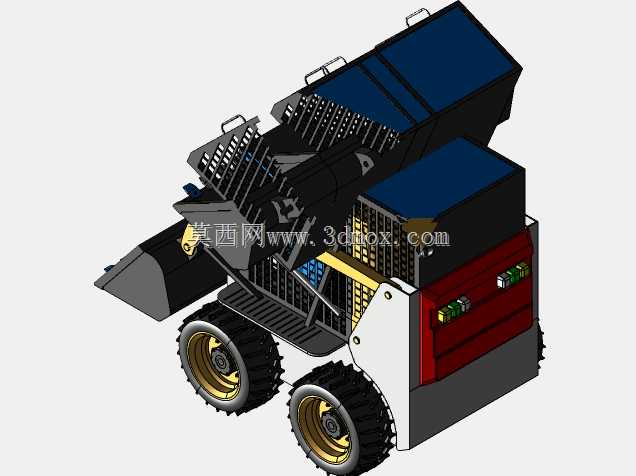

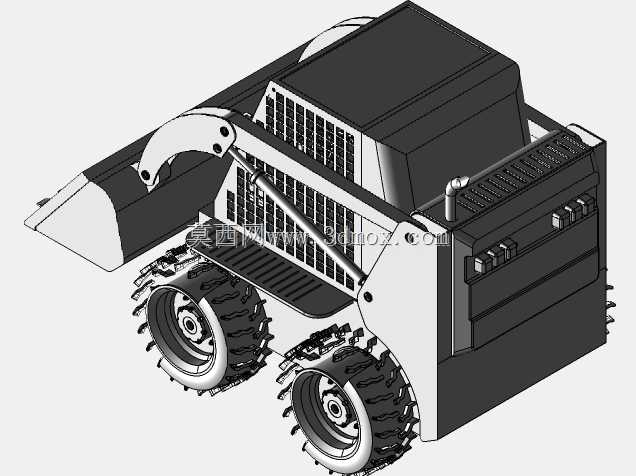

　　前端工作装置采用双动臂铰接结构，左右动臂分别通过铰接点固定在机身两侧主框架上，动臂的举升、收斗动作全由液压油缸驱动，建模时完整还原了铰接点的销轴配合间隙、油缸的行程限位结构，动臂表面的格栅式护板并非装饰件，而是兼顾机身侧部防护与驾驶舱视野通透的结构设计，既可以阻挡作业过程中飞溅的碎石、渣土撞击机身侧部的液压管路，也能让操作人员清晰观察到两侧轮胎的位置与铲斗的侧方姿态，降低狭小空间作业的剐蹭风险。行走系统采用大花纹越野轮胎配置，轮胎胎面的深块状花纹设计可在泥泞、碎石、未硬化的临时施工路面提供足够抓地力，轮毂与轮边驱动机构直接连接，省去了传统装载设备的长传动轴结构，进一步压缩了机身整体宽度，让设备可以通过宽度仅1米出头的狭窄通道，

　　适配室内拆除、地下车库施工等低矮狭窄场景的通行需求。驾驶舱位于整机中部靠上位置，顶部采用网状防护结构，既满足高空坠物防护的安全要求，也不会遮挡操作人员向上观察的视野，舱内的操作机构布局完全贴合滑移设备的操作逻辑，左右手柄分别控制两侧车轮的转速与转向，脚踏控件控制动臂举升与铲斗收放，建模时预留了操作机构的安装空间与人机操作的安全距离，避免操作过程中出现肢体与结构件的干涉。铲斗作为前端核心作业部件，采用耐磨钢板焊接的弧面结构，斗刃部分做了加厚处理，可适配散装砂石、渣土、建筑垃圾、工业散料的铲装作业，铲斗与动臂的铰接点位置经过反复校核，保证收斗状态下物料不会从斗沿洒落，举升到最高卸料位置时的卸料角度满足散料自然滑落的要求，

　　不会出现斗内积料的问题。整机的外部覆盖件采用分块式安装设计，每一块护板都通过螺栓固定在主框架上，不同部位的护板根据受力需求采用不同厚度的板材，动力舱侧部的护板预留了通风格栅，保证散热气流可以顺畅带走动力系统与液压系统工作产生的热量，机身尾部的接口预留了快换装置的安装位置，可根据作业需求快速更换破碎锤、抓斗、扫路辊、除雪板等不同属具，实现一机多用的功能。从安装边界来看，整机的所有突出部件都做了圆角过渡处理，最外侧的轮胎边缘与机身覆盖件的最大宽度保持一致，不存在超出机身宽度的突出结构，在狭窄通道通行时不会出现突出部件剐蹭墙体或周边设备的问题，动臂举升到最高位置时的整机高度也控制在常规室内厂房的层高范围内，可在标准层高的工业厂房内部完成设备转运与作业，无需额外拆除室内管线或吊顶结构。液压管路的布局全部沿动臂与主框架的内侧走线，每一段管路都预留了足够的弯曲半径，避免设备作业过程中动臂反复举升下落造成管路弯折磨损，管路接头的位置都预留了扳手操作空间，后期更换管路或密封件时无需拆解周边大面积结构，降低现场维护的难度。
