六角结构电缆防水密封接头三维设计

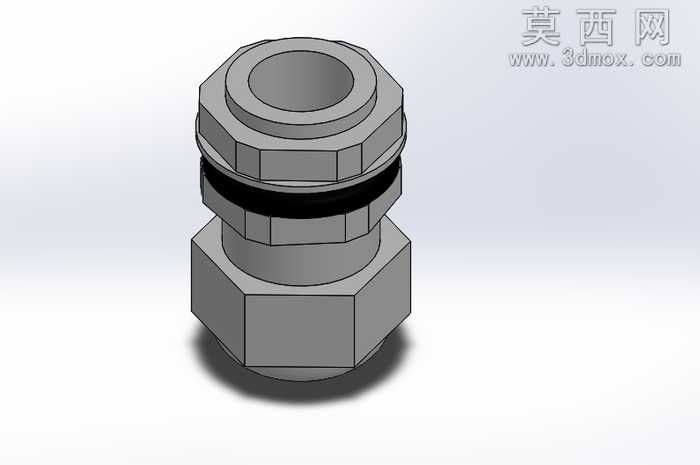

本作品为电缆防水接头的三维建模设计，采用SolidWorks软件完成全参数化建模，整体结构遵循工业级防水接头的通用设计规范，还原了产品的真实装配逻辑与细节特征。建模过程中首先完成主体基座的结构绘制，下端采用外六角结构设计，匹配标准扳手的夹持尺寸，方便安装时施加锁紧扭矩，基座内部设计有阶梯式通孔，用于穿入待固定的电缆，同时预留了密封件的安装位。中部设置有黑色橡胶密封环的安装槽，建模时精准还原了密封环的压缩量设计，当接头锁紧时密封环受挤压产生形变，充分填充电缆与接头内壁、接头与安装面板之间的间隙，实现IP67级以上的防水防尘效果。上端为锁紧螺母结构，同样采用外六角造型，与下端基座的螺纹配合实现锁紧功能，螺母与密封环之间设置有压紧垫圈，建模时还原了垫圈的倒角细节，避免锁紧时划伤密封件表面，保证密封性能的稳定性。渲染阶段采用金属哑光材质模拟接头的镀锌金属壳体，还原五金件真实的磨砂金属质感，密封环采用黑色橡胶材质，调整材质的粗糙度与反光参数，区分橡胶与金属的视觉差异，整体渲染采用柔和的影棚光源，清晰呈现接头的六角棱边、螺纹细节、密封层结构，让模型的结构层次一目了然。设计过程中充分考虑接头的实际使用场景，所有尺寸均参考行业通用的电缆接头规格，螺纹参数、六角对边尺寸、密封件内径范围都符合通用安装标准，模型可直接用于产品结构验证、安装模拟、产品展示等场景，整体装配无干涉，各部件的配合间隙符合机械加工的公差要求，既保证了结构的实用性，也通过三维建模完整呈现了防水接头的密封锁紧原理，清晰展示了此类五金配件从外部夹持结构到内部密封结构的完整设计逻辑。
