带柔性出水管的旋钮式冷热水控水阀结构

　　日常厨卫空间的水路终端控水部件，核心作用是控制管路冷热水通断、调节出水流量与混水温度，适配家用厨房台盆、公共卫生间洗手台、商用餐饮操作区等多种安装场景，相比传统固定出水嘴的结构，这款带柔性弯曲出水管的设计，能覆盖更大的冲洗操作范围，清洗台盆边角、接取高位容器盛水时无需额外挪动容器位置，使用灵活度更高。

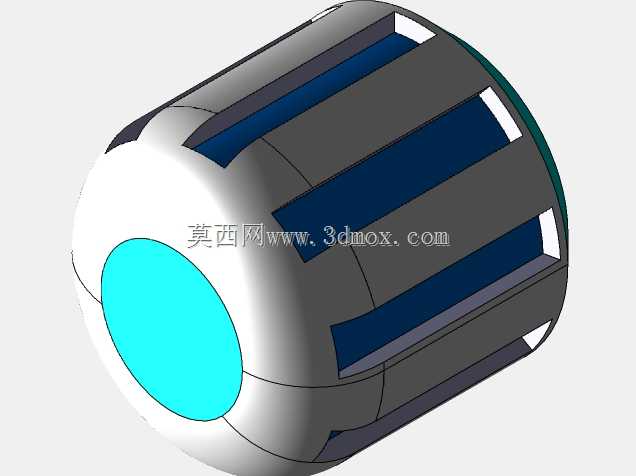

　　从结构设计逻辑来看，主体握持旋钮段做了多道轴向防滑凹槽，表面搭配深浅撞色的硬质包覆层，湿手操作时能增大接触摩擦力，避免沾有洗手液、洗洁精的手部打滑拧不动的问题，旋钮内部集成陶瓷阀芯的安装腔，腔体内壁做了多道密封槽位，适配标准规格的平垫与O型圈密封，能承受常规市政供水0.1-0.6MPa的工作压力，长期开关操作不会出现渗漏问题。柔性出水管段采用内嵌金属定型软管的结构，外层包覆食品级防护层，可任意弯曲调整出水角度并保持定位，不会出现回弹移位的情况，出水端内置起泡器安装位，可拧装标准规格的起泡器，让出水呈柔化气泡状，减少水流飞溅，同时达到一定的节水效果。

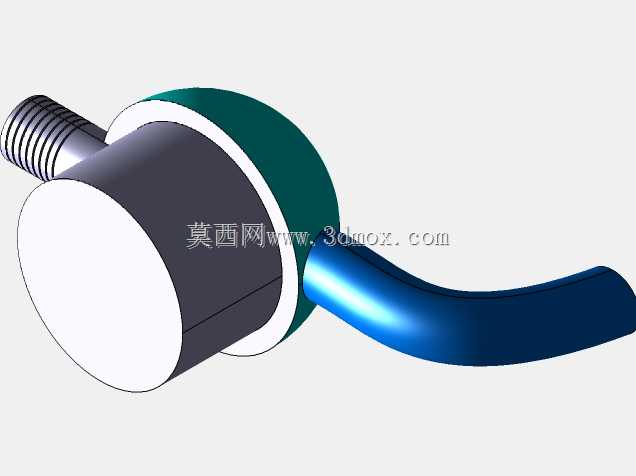

　　安装边界方面，主体进水端采用标准4分螺纹接口，适配国内绝大多数家庭厨卫的预埋供水管路，安装时无需额外定制转接头，主体旋钮段的外径控制在常规成年人单手握持舒适的尺寸范围，安装后突出台面的高度不会遮挡台盆上方的常规置物空间，柔性出水管的弯曲半径经过合理设计，最大伸展长度可覆盖台盆内90%以上的操作区域，收回时可自然垂落在台盆中心位置，不会占用额外的台面空间。

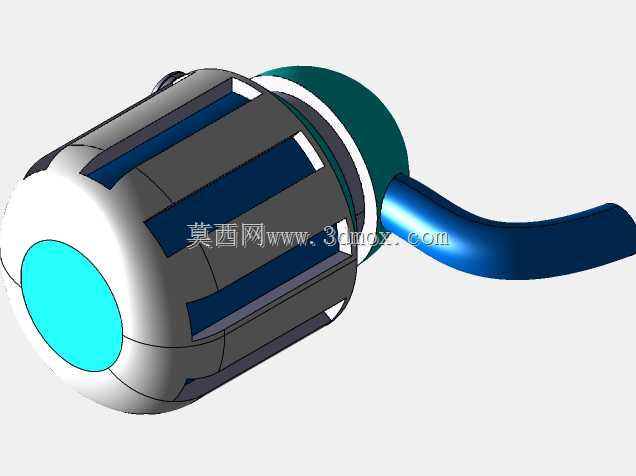

　　建模过程中，对主体的防滑凹槽做了等距阵列处理，每道凹槽的深度、宽度都按照实际握持的触感做了参数化调整，避免凹槽过深积留污垢、过浅起不到防滑效果的问题；主体与柔性管的连接位置做了圆弧过渡处理，既消除了尖锐棱角避免磕碰划伤，也能减少该位置的应力集中，长期弯曲调整出水管角度时不会出现连接部位断裂的情况。内部阀芯安装腔的尺寸严格匹配通用陶瓷阀芯的安装公差，预留了密封件的压缩余量，实际生产时可直接适配市售标准阀芯，无需单独开模定制阀芯部件，能有效降低生产制造成本，也方便后期用户自行更换磨损的阀芯，延长产品整体使用寿命。

　　水路流道的设计上，内部冷热水混合腔做了圆弧导流结构，避免直角流道造成的水流紊流、出水噪音大的问题，水流从进入阀体到流出起泡器的整个路径没有突兀的截面变化，出水稳定性更好，不会出现水流忽大忽小、混水温度波动明显的情况。阀体外壳的壁厚按照卫浴五金的通用标准设置，兼顾结构强度与材料成本，外层的装饰件做了卡扣式安装结构，组装时无需额外打胶固定，后期拆卸维护也更方便。
