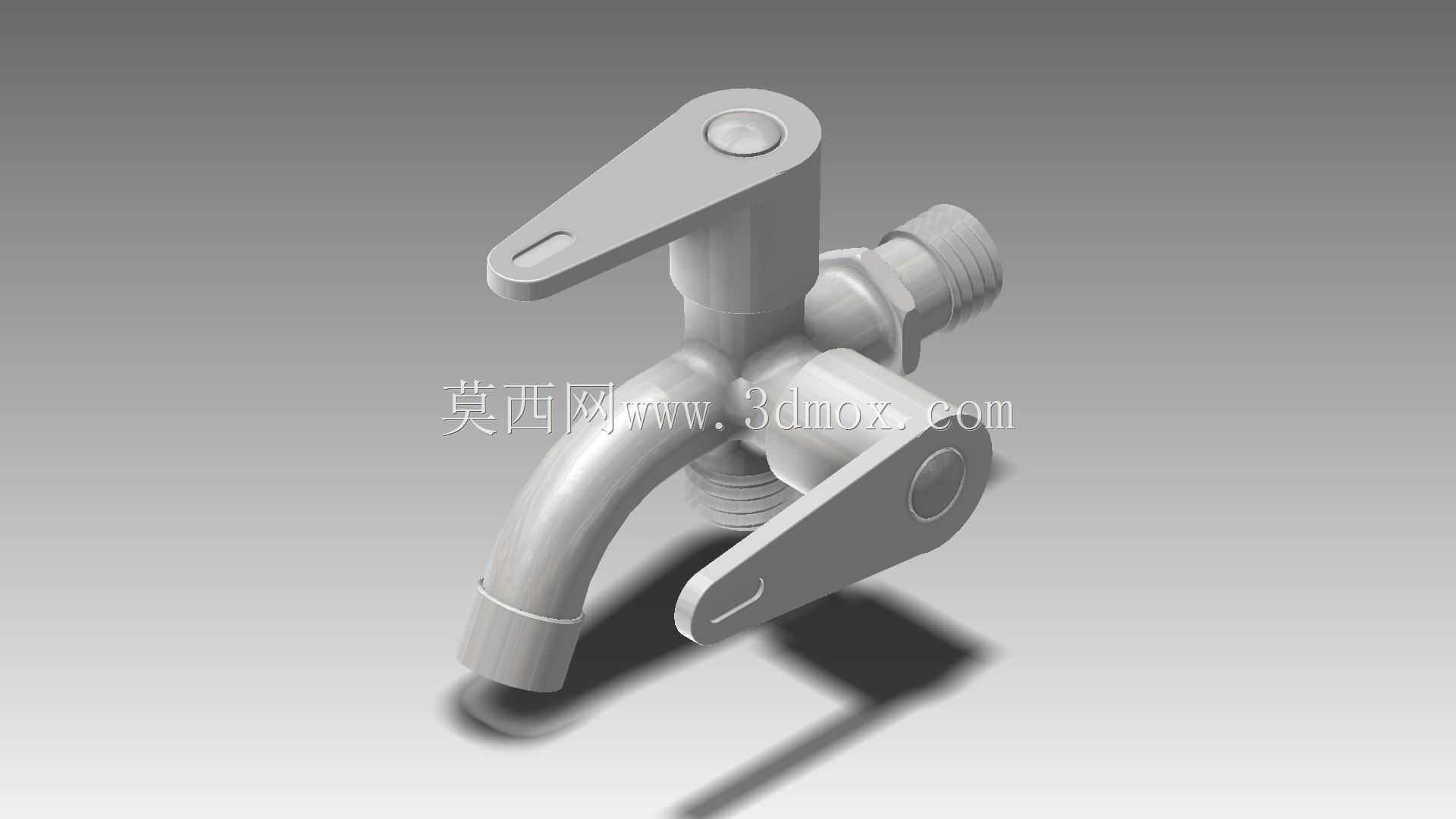

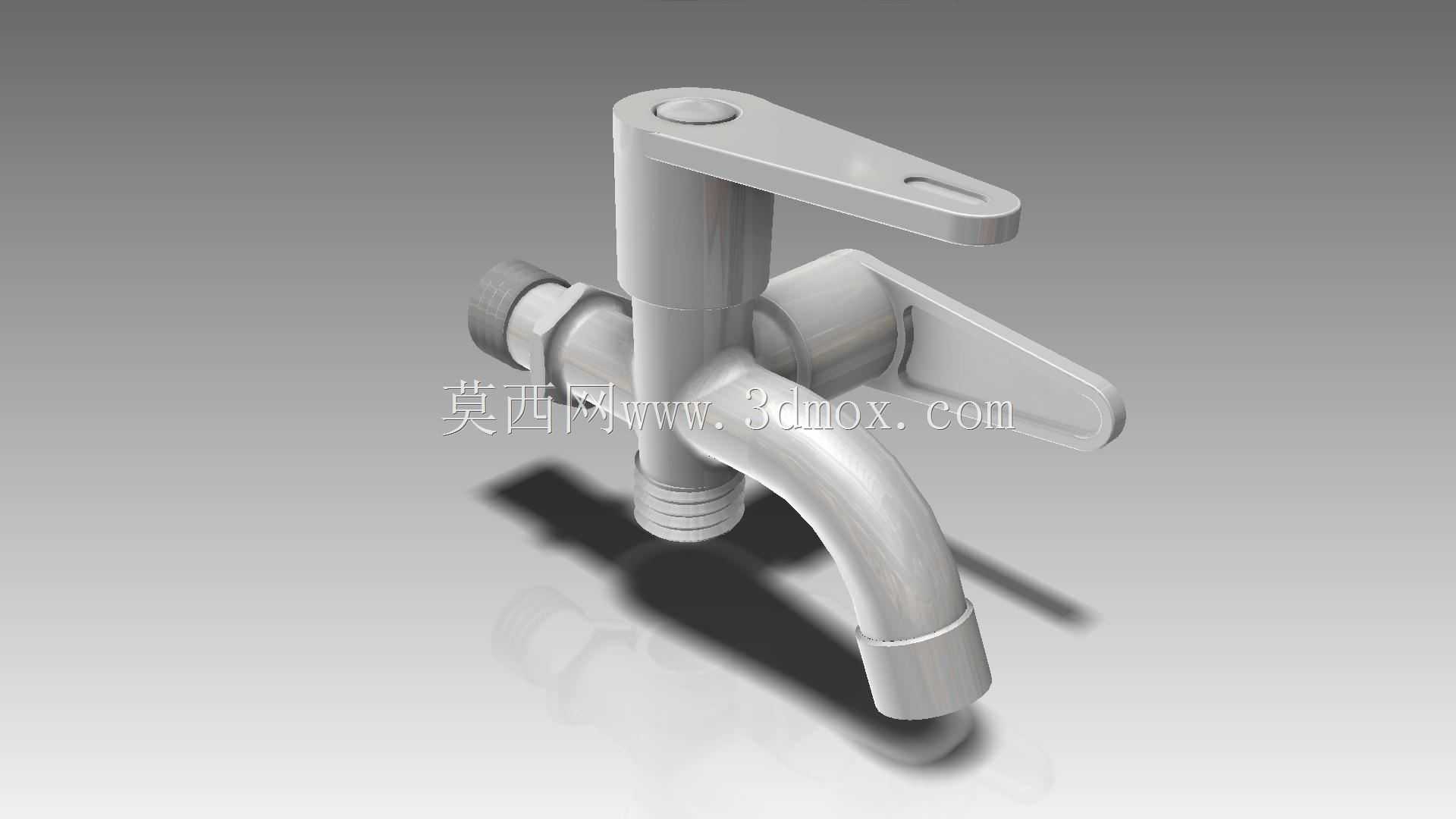

双柄双控冷热水混水出水阀结构设计

　　这款双柄控水的出水阀，主要适配民用厨卫空间的给排水终端场景，不管是家用厨房台盆、公共卫生间洗手池，还是简易淋浴点位的供水终端，都能通过这套结构实现冷热水的独立调节与出水通断控制。从实际使用逻辑出发，两个独立的扳把式手柄分别对应冷水、热水的流道开关，相比单柄混水阀，这种结构的调节容错率更高，不会出现单柄阀误碰导致水温骤变的问题，尤其适合对水温调节精度要求不高、但需要频繁开关水的公共使用场景，日常使用时可以分别调整冷热水的开度，混合出适配使用需求的出水温度，也可以单独开启单路冷水实现常温水取用。

　　设计阶段首先考虑的是安装适配性，阀体底部设置标准外螺纹进水接口，可直接匹配家装常用的4分供水管道，不需要额外定制转接头，安装时只需在接口处缠绕生料带做好密封，就能直接拧入预埋的墙面供水接头，整体安装突出墙面的尺寸控制在120mm以内，不会占用过多台盆上方的操作空间，出水嘴的弯曲弧度经过反复调整，出水点距离阀体安装面的水平伸出长度为85mm，出水时水流可以直接落入台盆中心区域，不会出现顺阀体流到墙面的渗水问题，出水嘴末端做了加厚的外螺纹结构，可以直接加装起泡器或者淋浴软管转接接头，拓展不同的出水使用需求。

　　阀体内部的流道设计采用一体压铸成型的内腔结构，冷热水流道在阀腔内独立分隔，直到靠近出水嘴的位置才设置混水腔，避免冷热水在阀体内出现串温问题，两个阀芯安装位的同轴度公差控制在0.1mm以内，保证陶瓷阀芯装入后不会出现渗漏，扳动手柄的转动角度设计为0到90度，0度位置为完全关断，90度位置为最大开度，转动过程中阻尼均匀，不会出现卡顿或者松动的情况，手柄的长度设计为60mm，符合人手扳动的施力角度，不需要过大的力气就能完成开关操作，表面做了哑光镀铬处理，既可以提升阀体的抗腐蚀能力，适配厨卫空间潮湿的使用环境，也不容易残留水渍，日常清洁只需用软布擦拭即可。

　　从结构可靠性角度考虑，阀体的壁厚设计为3mm，采用常规黄铜压铸材质就能满足1.0MPa的供水压力测试要求，日常使用中不会出现水压过高导致阀体开裂的问题，手柄与阀芯的连接部位采用扁方定位加螺丝锁紧的结构，长期使用不会出现手柄打滑、脱落的问题，进水接口的螺纹长度设计为15mm，足够保证与管道连接的咬合长度，避免安装不到位出现的漏水隐患。建模过程中已经把所有的安装干涉点做了排查，比如手柄转动到最大开度位置时，不会和墙面、台盆边缘发生碰撞，出水嘴的弧度避开了手柄的转动路径，两个手柄同时操作时也不会出现互相干涉的情况，整体结构没有冗余的设计部件，所有零件都可以采用常规的五金加工工艺实现量产，不需要特殊的定制加工设备，后期维护时只需更换标准尺寸的陶瓷阀芯就能完成维修，不需要整体更换阀体，能有效降低后期的使用维护成本。
