单缸往复式活塞曲柄连杆动力结构

项目分类:发动机 发布时间:2022-07-30 ID:687293
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构
  • 单缸往复式活塞曲柄连杆动力结构

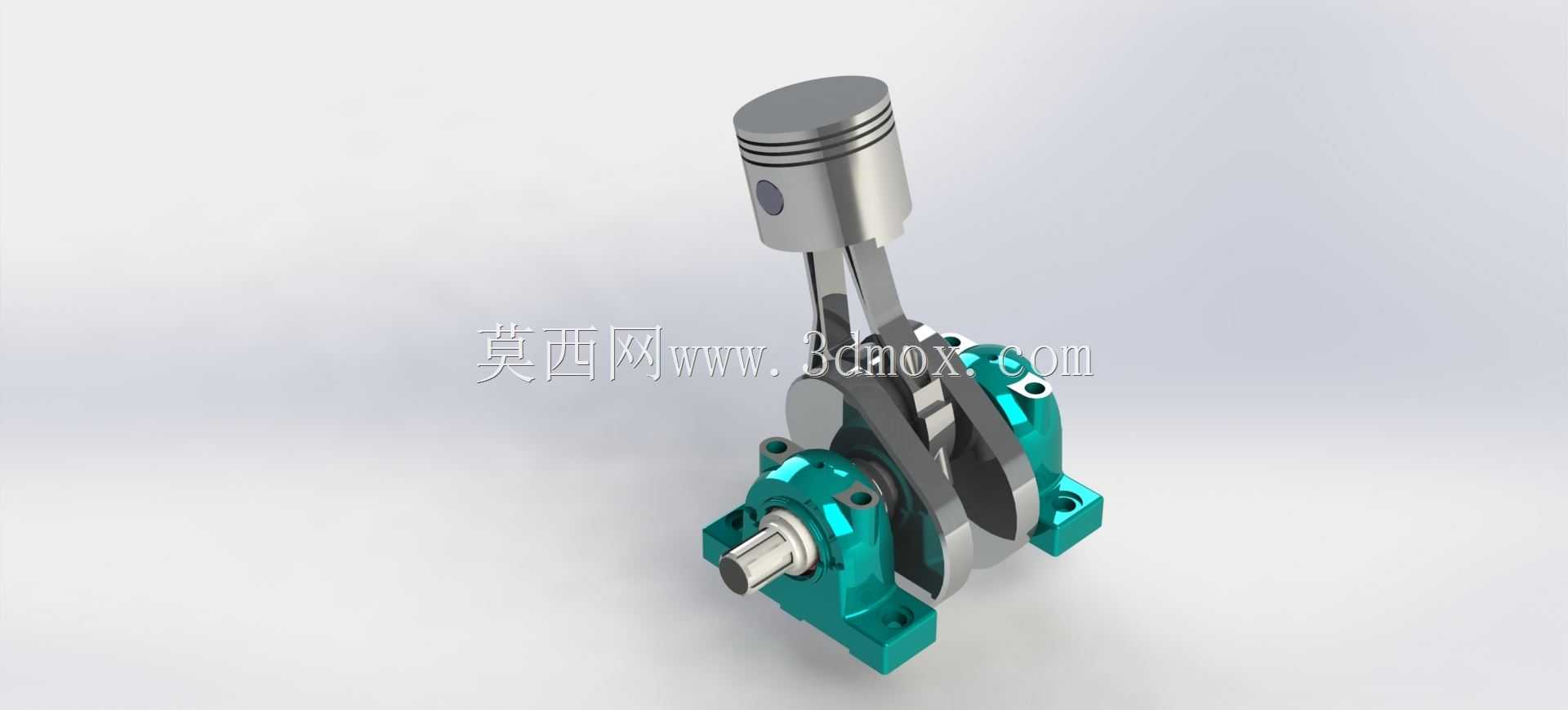

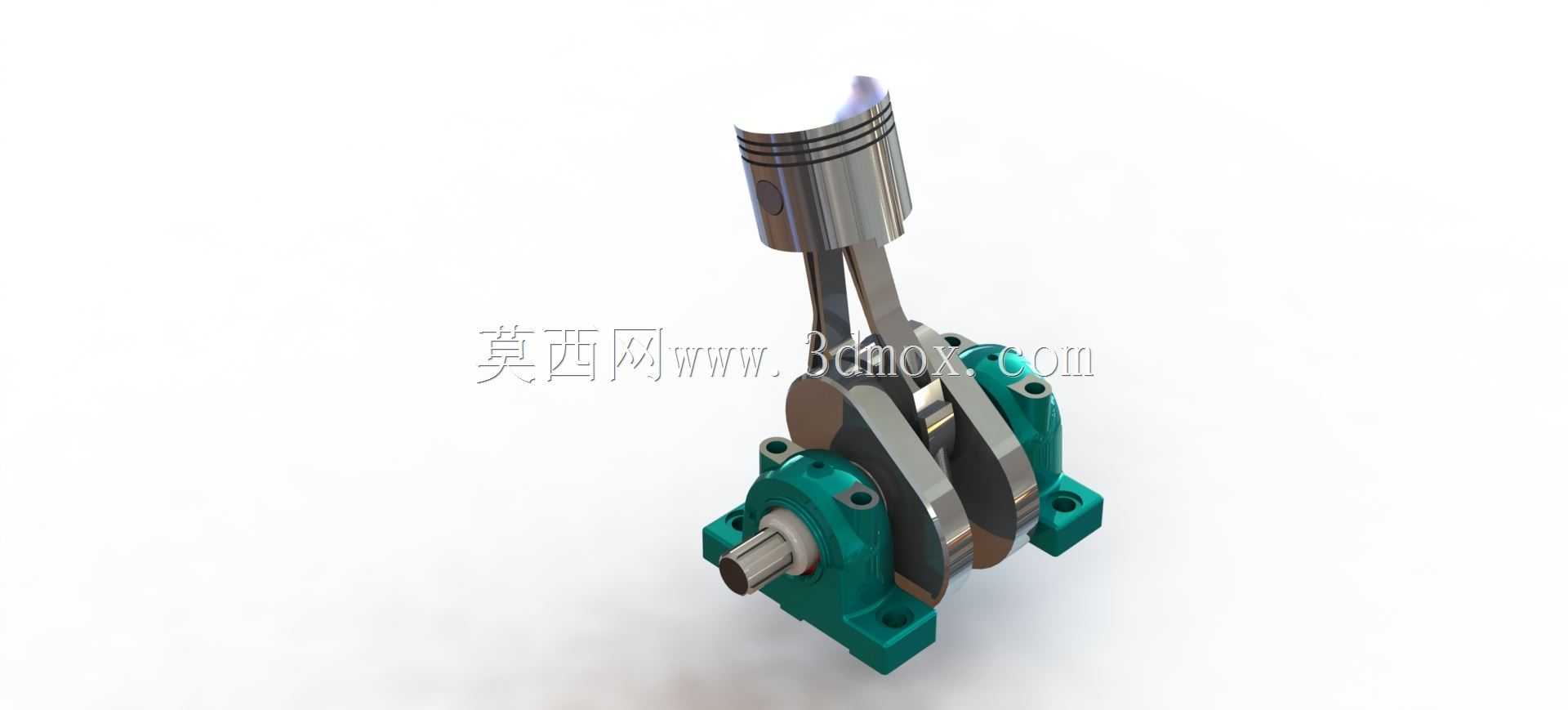

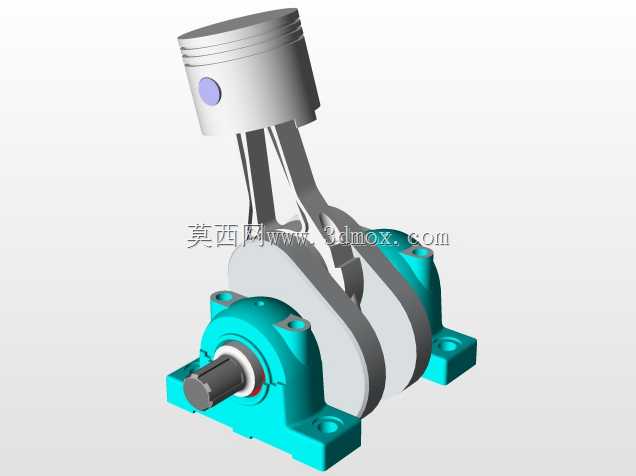

  这套往复式动力结构的三维建模,核心还原了单缸内燃动力输出单元的完整运动逻辑,在小型通用动力设备、教学演示教具、紧凑型动力试验台架领域都有很高的参考价值。从实际工程应用来看,这类结构是小排量通用汽油机、小型空气压缩机、高压柱塞泵的核心运动单元,很多园林机械、便携发电设备、小型农用机具的动力端都采用同构型的设计,建模时完整保留了各部件的装配干涉边界,能直接用于运动仿真验证,不需要额外调整配合间隙。

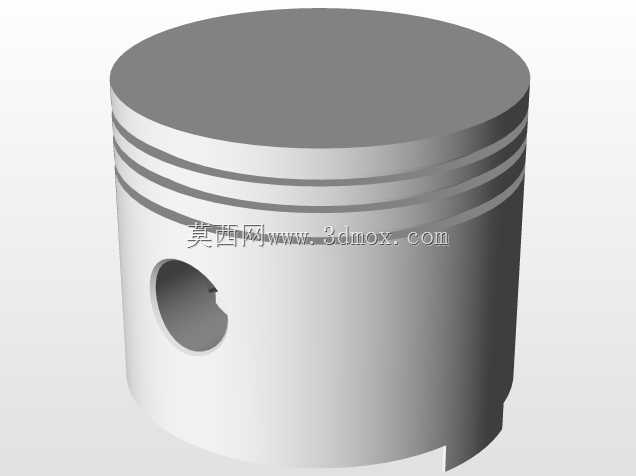

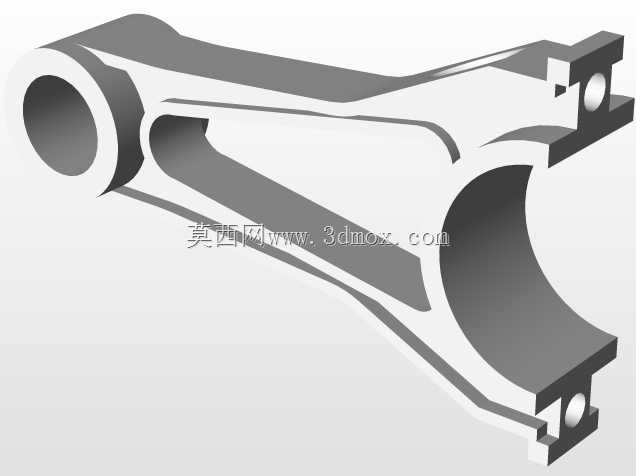

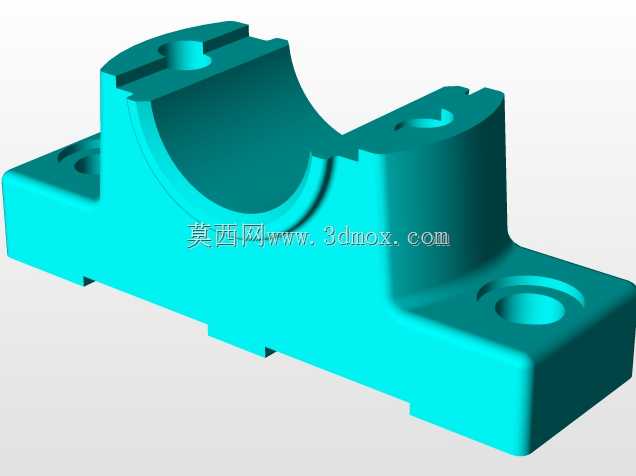

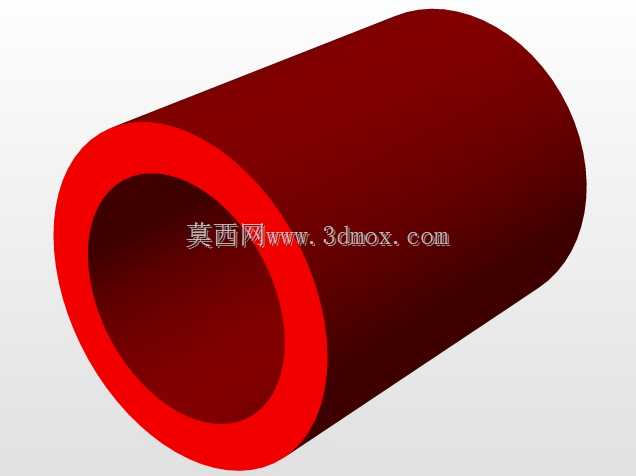

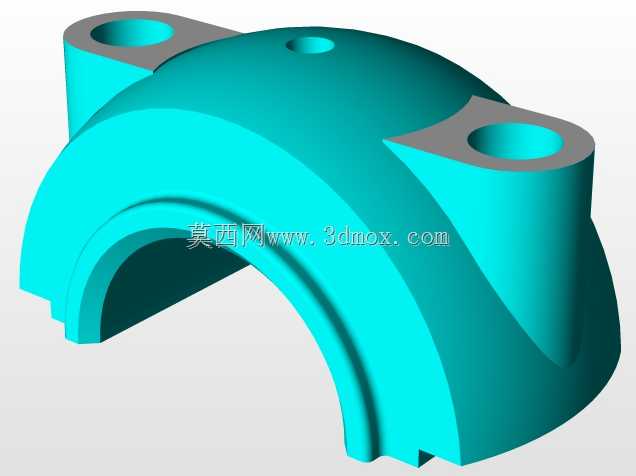

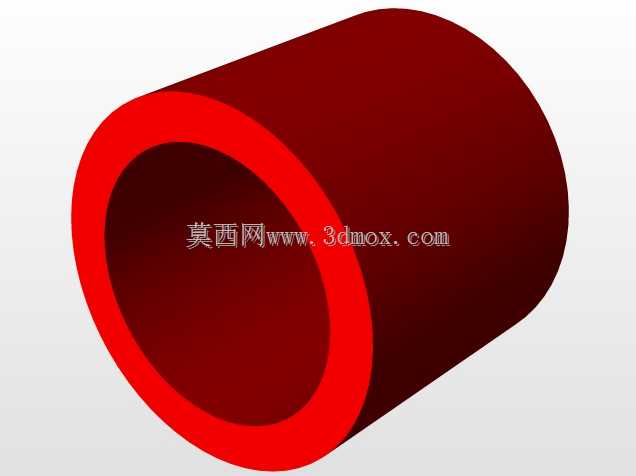

  从功能特性来看,这套结构完整覆盖了往复式动力转换的全流程:活塞部分保留了活塞环槽的限位结构、活塞销座的加强筋设计,能直观看到活塞在缸套内做直线往复运动时的导向限位特征;连杆部分做了大小头的区分设计,小头端通过活塞销与活塞铰接,大头端采用剖分式结构配套轴瓦安装位,和曲轴的曲柄销形成转动配合,能将活塞的直线推力顺畅转换为曲轴的旋转扭矩;曲轴部分采用双支撑轴承座结构,两端的轴承安装位预留了标准轴承的配合公差,输出轴端做了键槽结构,方便外接负载传递扭矩,下部的支撑壳体采用分体式安装脚设计,四个安装孔的位置对称分布,能直接适配通用机座的安装孔位。

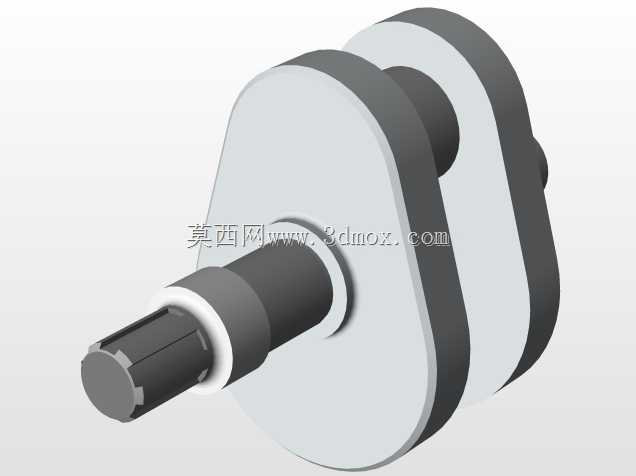

  设计思路上完全遵循实际机械加工的工艺逻辑,没有做无意义的异形结构:活塞的裙部做了微椭圆截面的特征还原,符合实际活塞工作时热变形补偿的设计要求,避免热态下活塞在缸套内卡滞;连杆的杆身采用工字形截面,在保证结构强度的前提下尽可能降低往复运动件的质量,减少高速运转时的惯性冲击;曲轴的曲柄部分做了配重块的偏心设计,配重块的质心位置与曲柄销、活塞连杆组件的运动惯性力方向相反,能有效平衡一阶往复惯性力,降低整机运转时的振动水平;下部的支撑壳体采用铸铁件的壁厚设计,轴承安装位做了加厚的加强筋结构,能承受曲轴运转时的径向冲击载荷,安装脚的位置做了下沉式沉孔设计,螺栓锁紧后不会突出安装面,保证机座安装的贴合度。

  从安装边界尺寸来看,这套结构的整体安装轮廓控制得非常紧凑,支撑底座的安装孔中心距适配小型通用动力的标准安装尺寸,不需要额外改装就能替换现有同规格单缸动力的核心运动组件;活塞的行程与曲柄半径的比值取了通用内燃机常用的3.2:1区间,兼顾了低速扭矩输出与高速运转的平顺性;连杆大小头的中心距符合标准连杆的设计比例,运动过程中不会与曲轴箱内壁、缸套下沿发生运动干涉;曲轴两端的轴承位直径适配标准深沟球轴承的尺寸规格,维修替换时不需要定制非标轴承,能大幅降低后期维护成本。

  在实际选型参考中,这套模型的配合间隙设置完全符合工程实际:活塞与缸套的间隙预留了热膨胀余量,活塞销与连杆小头的配合采用过渡配合设计,曲轴轴颈与轴瓦的间隙符合流体动压润滑的要求,所有运动副的限位结构都做了还原,比如活塞的行程限位、曲轴的轴向定位、连杆大头的轴向窜动间隙都有明确的结构体现,不管是用于教学演示的运动仿真,还是作为小型动力设备开发的结构参考,都能直接提取相关尺寸参数做二次设计,不需要重新校核基础的运动干涉问题。另外壳体上的油道预留位置、轴承端盖的安装位、密封件的沟槽结构都做了细节还原,能直观看到这类动力结构的润滑路径设计、密封结构设计思路,对于刚接触动力结构设计的工程师来说,能快速理解往复式动力转换的核心逻辑,避免在基础结构设计上出现原则性错误。
