多安装孔位平开式合页铰链结构设计

　　日常做结构设计时，这类平开合页铰链是最常接触的基础连接件之一，很多刚入行的工程师容易觉得这类零件结构简单，随便画个两片板加个销轴就完事，真到实际装配出问题的时候才会发现，铰链的每一处细节尺寸都直接影响整套机构的开合寿命、安装适配性。先从实际应用场景说，这类带三个安装孔的单片页板铰链，最常用在室内木质平开门、小型设备舱门、电控柜侧门、家具柜门这类需要绕固定轴做0-180度回转开合的部位，和暗藏式铰链、液压缓冲铰链不同，这种明装式的平开合页承重冗余更足，安装容错空间大，后期维护更换也不需要对安装位做复杂的扩孔处理，哪怕是现场施工的安装工人没有精密测量工具，只要对齐页板的安装孔位拧紧紧固件，就能保证基础的开合功能。

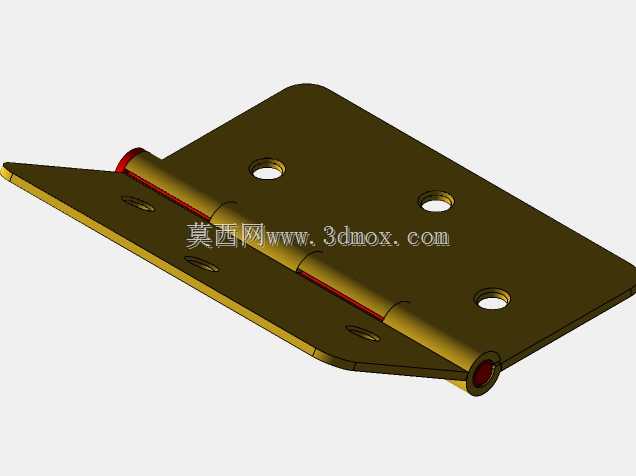

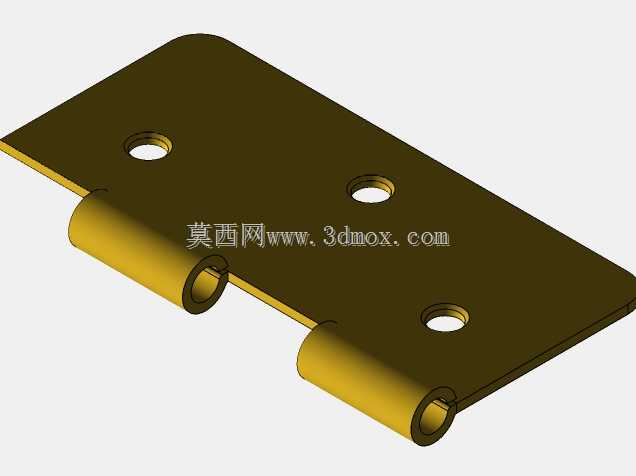

　　从功能特性上拆解，这个铰链的两片页板采用了等厚的冷轧钢基材设计，页板边缘做了小尺寸的倒角处理，不是尖锐的直角边，一方面是避免安装时划伤操作人员，另一方面也能减少页板开合过程中与门框、门扇侧边的剐蹭，很多新手建模的时候容易忽略这个倒角，实际加工出来的零件装上去，开合到90度位置就会出现页板棱边蹭门框漆面的问题，用不了几个月就会把安装位附近的漆磨掉，后期补漆维护非常麻烦。中间的铰接轴套部分做了卷边包轴的结构，销轴两端做了铆压封边，不会出现销轴轴向窜动脱落的问题，轴套和销轴之间预留了合理的配合间隙，既不会因为间隙过小导致开合卡滞，也不会因为间隙过大出现门扇下垂、晃动量超标的问题。页板上的安装孔采用了沉头孔设计，适配常用的十字沉头自攻螺丝或者机丝螺丝，螺丝拧入之后头部可以完全埋入页板平面，不会突出表面刮蹭经过的人员或者物品，三个安装孔的排布是沿着页板长度方向均匀分布，靠近铰接轴的位置和页板远端都有固定点位，受力分布更均匀，哪怕门扇长期开关产生轻微的震动，也不会出现单个螺丝受力过大被剪断的情况。

　　说下设计时的尺寸考量，首先要明确安装边界，这类铰链的页板宽度要匹配门扇和门框的侧边厚度，常规室内木门用的这款铰链，单片页板的宽度控制在合适范围，不会因为页板过宽突出门框表面影响美观，也不会因为页板过窄导致固定螺丝离页板边缘太近，拧紧的时候把木材撑裂。铰接轴的直径要和页板的承重匹配，单副铰链的承重如果要达到20kg以上，销轴直径不能小于对应规格，轴套的卷边长度要覆盖两片页板的整个接触高度，避免开合过程中页板出现轴向错位。设计的时候还要考虑开合角度的限位，当两片页板完全展开到180度的时候，页板的侧边要刚好贴合，不会出现过翻的情况，当页板闭合到0度的时候，两片页板之间要预留微小的缝隙，适配门扇和门框之间的密封胶条安装空间，不会因为胶条的厚度导致门关不严。

　　很多人做这类铰链建模的时候，容易忽略安装孔的沉头深度，沉头太深会降低页板在孔位处的结构强度，开关次数多了容易从孔位处开裂，沉头太浅又会导致螺丝头突出，影响安装平整度。另外页板的折弯角度也要严格控制，卷边形成轴套的时候，同轴度公差要控制在合理范围，不然两个页板的轴套不同心，销轴穿入之后开合阻力会非常大，甚至出现完全卡滞无法转动的情况。实际选型的时候，还要根据使用场景的环境选择对应的表面处理，比如潮湿环境用的铰链要做镀锌或者不锈钢材质，普通干燥的室内环境用喷塑或者镀铜处理就能满足防锈需求，这款铰链的古铜色表面处理，更多是适配实木家具、复古风格室内门的外观需求，在保证结构强度的同时兼顾装饰性。

　　从安装适配的角度说，这类明装铰链不需要在门扇或者门框上开深槽，只需要在对应安装位置标记好孔位，预钻合适直径的导向孔，再拧入固定螺丝即可，相比需要开孔的暗藏铰链，安装效率能提升一倍以上，而且后期如果出现铰链损坏，只需要拧下螺丝更换同规格的产品即可，不需要对原有安装位做二次修整，非常适合批量装修、设备量产的场景使用。设计建模的时候，还要注意两片页板在开合过程中的干涉检查，很多新手做装配体的时候只检查完全打开和完全闭合两个状态，忽略了中间开合角度的干涉，实际生产出来的零件，在转动到45度或者90度的时候就会出现页板互相剐蹭的问题，必须在建模阶段做全程的运动仿真，确认整个开合行程内没有结构干涉，配合间隙均匀，转动阻力一致，才能输出加工图纸。
