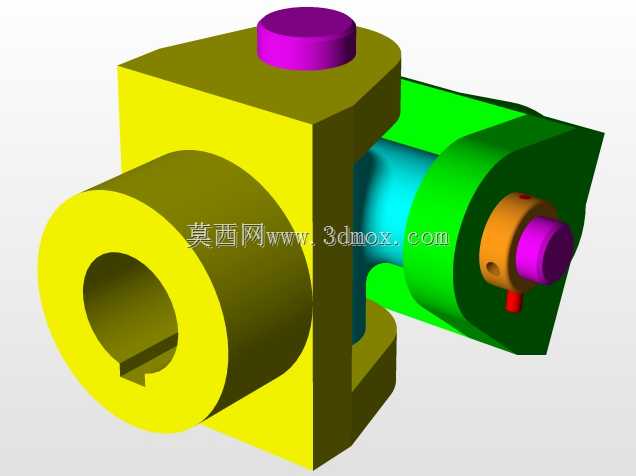

可调角度十字轴式万向传动连接结构

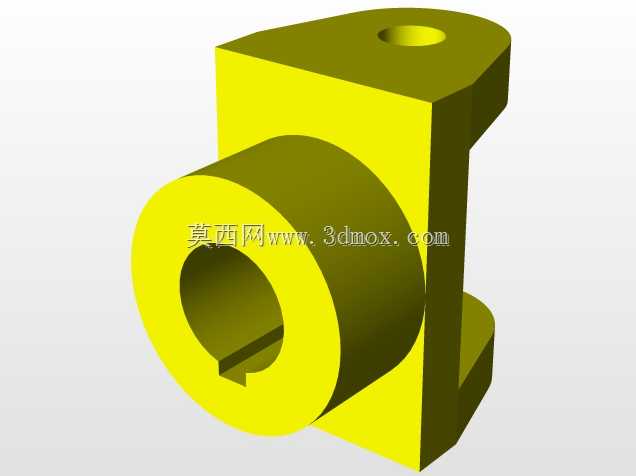

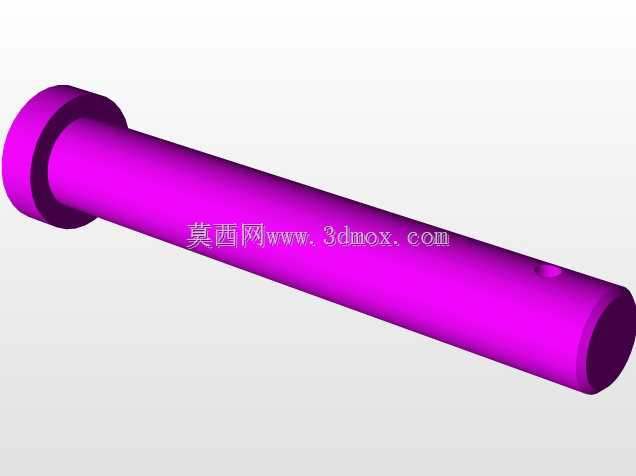

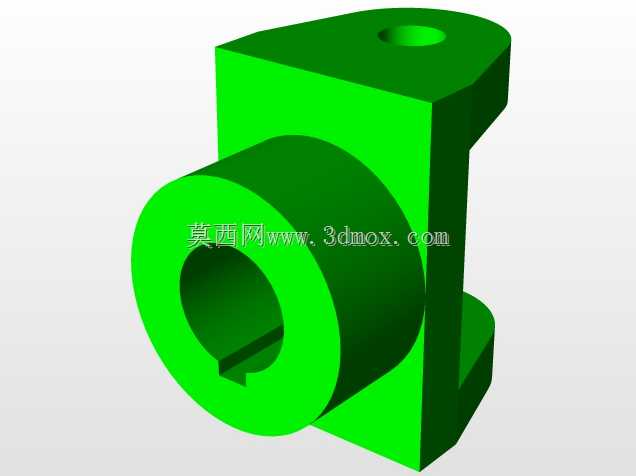

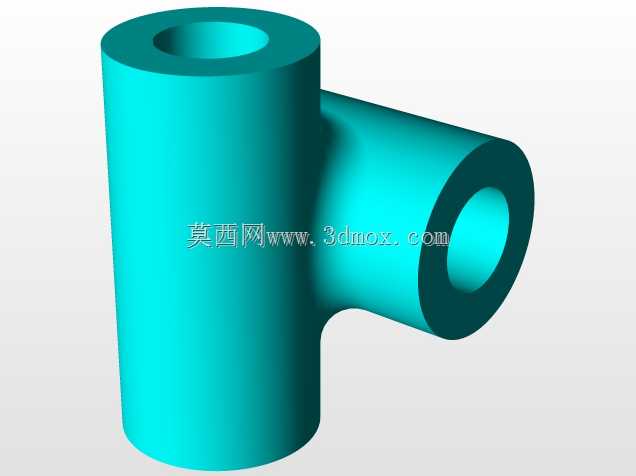

　　在各类需要跨轴线传递扭矩的机械传动场景中，这类万向连接结构是解决两轴存在空间夹角、安装对中偏差问题的核心部件，常见于小型传动设备、精密工装夹具、轻工机械的动力传输链路中，能够在输入轴与输出轴存在30度以内偏角的工况下稳定传递回转动力，避免刚性连接因轴系不对中产生的附加弯矩、轴承过载、轴件疲劳断裂等问题。从结构设计逻辑来看，该结构采用分体式组合布局，主体基座部分设置有带键槽的通孔安装位，可直接与输入轴通过平键实现周向固定，基座顶部的锁紧螺塞用于调整内部十字轴的预紧间隙，避免长期回转过程中出现传动旷量；十字铰接部分采用十字轴作为核心传力元件，两端分别与主动叉、从动叉配合，铰接副处预留有润滑介质存储腔，可填充润滑脂降低铰接面的摩擦磨损，

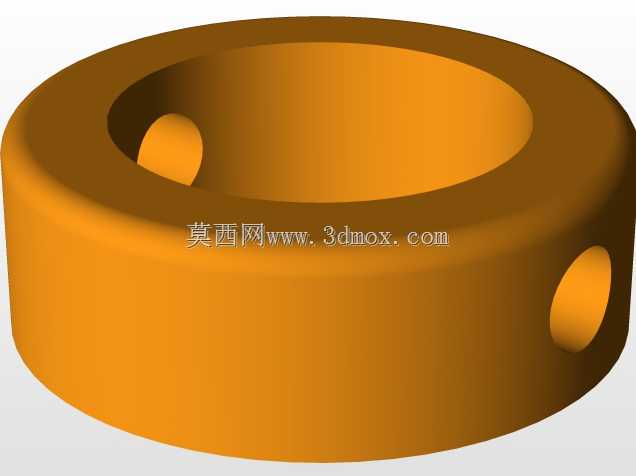

　　延长部件的维护周期。从动端的连接结构同样设置有轴孔与锁紧螺钉位，可与输出轴实现快速装拆，无需复杂的对中调整工序，适配小空间内的传动布局需求。从安装边界来看，主体基座的外轮廓为近似方形结构，最大外圆直径适配常规20-30mm轴径的安装需求，整体轴向长度控制在80mm以内，径向最大尺寸不超过60mm，可直接嵌入紧凑的设备腔体内部，不会占用过多的安装空间；铰接部分的回转半径经过校核，在最大偏角状态下不会与周边的机架、护罩等结构产生运动干涉，设计阶段就预留了足够的安全运动间隙。在功能特性上，该结构区别于普通的刚性联轴器，能够补偿安装过程中产生的轴向、角向、径向偏差，即使设备运行过程中因机架振动、负载变形导致两轴相对位置发生小幅变化，

　　也能保持稳定的扭矩传输，不会出现卡滞、传动失效的问题；铰接副的配合面采用小间隙配合设计，传动回程差控制在0.5度以内，既保证了角度调节的灵活性，又能满足精密传动场景下的传动精度要求。实际选型应用时，需要根据传递的额定扭矩匹配对应规格的十字轴直径，若应用在频繁正反转的工况下，需要适当加大铰接面的润滑频次，同时锁紧螺塞的预紧力矩需要控制在合理范围，避免预紧力过大导致铰接转动卡滞，预紧力过小则会产生传动冲击、噪音过大的问题。建模过程中，所有配合面的尺寸公差均按照IT7级精度设定，轴孔的键槽尺寸符合普通平键的国家标准，安装螺钉的规格选用常规的内六角圆柱头螺钉，无需定制特殊紧固件，降低后续的加工、采购成本；各零件的拔模斜度、

　　圆角过渡均做了工艺性优化，若采用金属切削加工，所有棱角处均设置有0.5mm的倒角，去除加工毛刺，若采用工程塑料注塑成型，分型面设置在结构的最大轮廓处，不会产生倒扣结构，简化模具加工难度。这类小型万向连接结构在实际生产中应用十分广泛，除了常规的动力传动场景，还可用于手动调节机构的角度传递、检测设备的探头角度调整等非动力传输场景，依靠自身的角度可调特性实现多方向的运动传递，替代复杂的多轴系传动结构，大幅简化设备的整体结构设计，降低整机的制造成本与装配难度。
