大规格全向Omni轮结构设计方案

　　在AGV小车、智能分拣搬运机器人、全向移动平台这类需要灵活走位的设备里，传统转向轮的转弯半径限制一直是窄空间作业的痛点，这款大尺寸Omni轮就是针对这类场景做的结构优化方案。区别于普通橡胶轮只能沿轮面切线方向行进的特性，这款全向轮通过周向均匀排布的独立从动滚子，能同时实现轮体主转动方向的行进，以及垂直于主方向的横向滑移，不需要额外设置转向舵机就能完成零半径转弯、斜向平移、原地自旋这类复杂走位动作，在仓储分拣线的窄通道接驳、产线工位间的精准对位、服务机器人的室内避障移动场景里，能大幅降低移动机构的控制复杂度，提升空间利用率。

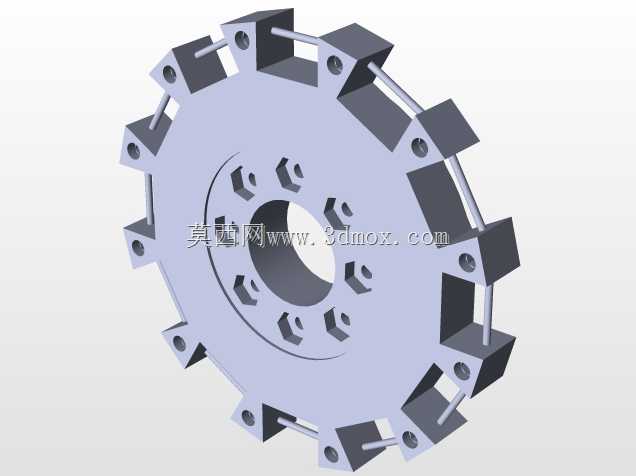

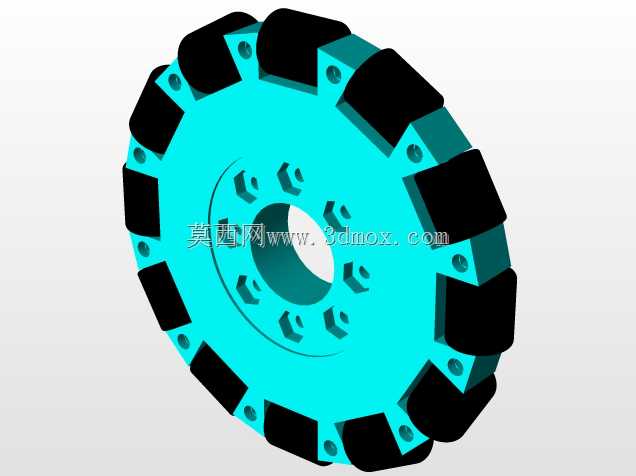

　　从结构设计逻辑来看，轮体主体采用分体式轮毂设计，中心设置带键槽的安装轴孔，轴孔周边均匀分布6组螺栓安装沉孔，能直接和驱动电机的输出法兰、或者传动轮轴做刚性连接，安装时不需要额外设计转接法兰，能直接适配市面上主流的中载AGV驱动模组安装尺寸。轮毂外圈做了等角度的滚子安装座，每个安装座上都预留了滚子转轴的定位孔与固定卡槽，单个滚子采用鼓形外轮廓，外层包覆高摩擦系数的耐磨橡胶材质，滚子的转轴方向和轮体主转动方向呈固定夹角排布，保证轮体在任意转动角度下，都至少有3个以上的滚子和地面保持接触，避免行进过程中出现跳动、打滑的问题，同时滚子和安装座之间预留了合适的转动间隙，不会因为加工装配误差出现滚子卡滞，影响横向滑移的顺畅度。

　　考虑到实际使用中的负载需求，这款大规格Omni轮的轮毂主体采用刚性支撑结构，周向的安装筋板做了等厚加强处理，在保证整体结构强度的前提下，尽可能削减了非受力区域的材料厚度，降低轮体自身的转动惯量，减少驱动电机的启动负载。滚子的排布做了错位角度补偿，相邻两个滚子的接触轨迹存在少量重叠，能避免轮体滚动过程中出现接地点不连续的顿挫感，不管是在平整的环氧地坪、硬化水泥地面，还是轻度不平整的工业地砖地面，都能保持平稳的行进状态。安装边界上，轮体的轴向厚度控制在适配中载移动平台的安装空间范围内，中心安装孔的孔径、周边螺栓孔的分布圆直径都按照通用工业移动轮的安装规范做了匹配，设计选型时不需要对现有设备的轮组安装位做大规模修改，就能直接替换原有普通轮组，快速实现设备的全向移动能力升级。

　　在细节设计上，每个滚子的转轴两端都设置了耐磨衬套安装位，能选配自润滑铜套或者微型滚动轴承，降低滚子转动时的摩擦阻力，长时间运行也不会出现滚子转动卡滞、磨损过快的问题。轮毂的分体式结构也方便后期维护，单个滚子出现过度磨损或者损坏时，只需要拆下对应位置的滚子转轴，就能单独更换故障滚子，不需要整体更换整个轮体，能大幅降低设备的后期维护成本。轮体的整体承载能力按照中载移动平台的需求做了匹配，单轮额定负载能满足多数工业AGV、服务机器人的使用需求，不会因为负载过大出现轮毂变形、滚子脱落的问题。另外，滚子的外轮廓弧度经过反复校核，保证轮体在横向滑移时，滚子和地面的接触面积保持稳定，不会因为接触应力集中导致橡胶层过早磨损，同时也能保证横向移动时的摩擦力均匀，避免出现横向移动时的跑偏问题。
