入耳式有线耳机外观结构三维数模

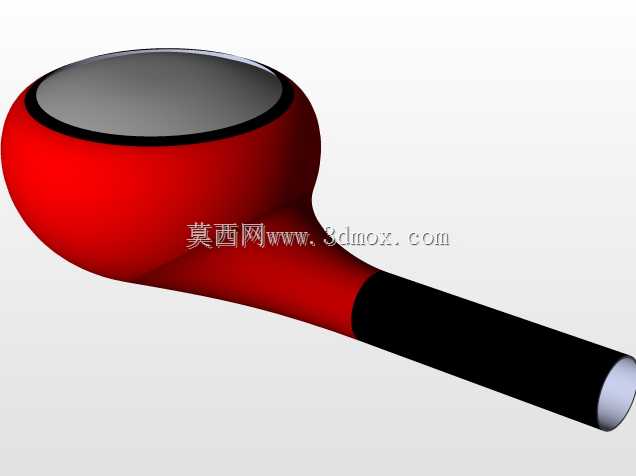

　　日常做消费电子结构设计时，入耳式有线耳机的建模往往要兼顾佩戴贴合度、出声方向合理性与线材出线的抗弯折性能，这个数模刚好把这几个核心设计点做了完整还原。先看实际应用场景，这类耳机主要适配手机、便携播放器、笔记本电脑等带3.5mm音频接口的设备，既可以用于日常通勤的音频播放，也能满足线上会议、语音通话的拾音需求，部分同结构产品还会搭配线控模块实现音量调节、通话接听功能，这个数模预留了线控模块的安装拓展位，后续改型时可以直接在柄部中段拆分结构加装。从功能特性来看，耳机的出声面做了略微内凹的弧面设计，刚好匹配人耳外耳道的入口轮廓，佩戴时不会对耳道产生过度挤压，长时间佩戴的异物感会比平面出声端的产品低很多；

　　出声端外圈的黑色环带是硅胶耳塞套的安装卡槽，设计时做了0.3mm的环形凸起限位，套上不同尺寸的硅胶耳塞后不会轻易脱落，也能保证耳塞套与壳体之间的密封性，减少低频音效的泄漏。柄部的设计没有做生硬的直角转折，从腔体到柄部采用了顺滑的大曲率过渡，一方面是注塑生产时可以避免应力集中导致的壳体开裂，另一方面握持调整佩戴位置时的手感更贴合指腹轮廓，不会有硌手的棱角；柄部末端的黑色段是线材的防弯折应力释放结构，采用了比壳体稍软的材质模拟，长度做了12mm，刚好覆盖日常使用时线材弯折最频繁的区域，能有效减少线材根部因为反复弯折出现的断线问题。设计思路上，整个壳体采用了上下壳分模的结构，分模线沿着腔体与柄部的侧面最大轮廓线布置，

　　注塑生产时不会在外观面留下明显的合模痕，后续做表面喷涂、丝印logo的时候也不用额外做遮喷处理；腔体内部预留了10mm动圈单元的安装位，单元固定台阶的高度做了1.2mm，刚好可以卡住单元外圈的密封泡棉，不需要额外打胶就能实现单元与前腔的密封，后腔的空间做了0.8cc的容积预留，匹配常规10mm动圈单元的声学调试需求，不需要额外增减内部的调音棉结构就能获得比较均衡的频响曲线。安装边界方面，整个耳机的腔体最大直径为14.5mm，柄部总长度为22mm，整体重量控制在5g以内，佩戴时不会因为重量过大产生坠耳感；出声端的中轴线与柄部的中轴线做了17度的夹角，这个角度是参考了大量人耳耳道的倾斜角度统计数据确定的，佩戴时出声方向可以正对耳道深处，

　　不需要额外调整耳机角度就能获得最佳的听音效果；柄部末端的线材过孔直径为2.8mm，可以兼容常规的3芯漆包线加屏蔽层的音频线材，线材与壳体内部的PCB板连接位预留了3mm的焊盘空间，组装时不需要过度拉扯线材就能完成焊接作业。另外这个数模的外观曲面做了G2连续处理，导入渲染软件做效果图的时候不会出现曲面折痕，不管是做产品外观提案还是结构手板打样都可以直接使用，不需要再重新补做曲面顺滑处理；壳体的壁厚统一做了1.2mm，符合ABS或者PC材质注塑的壁厚要求，不会出现壁厚不均导致的缩水、翘曲问题，后续开模的时候可以直接导出分模线做模具设计，不需要额外调整壳体壁厚。
