通讯设备用折弯式钣金安装固定支架

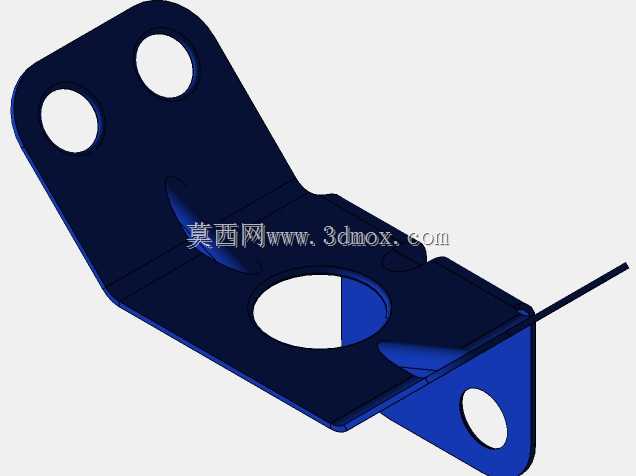

　　这款折弯成型的钣金支架，主要应用在小型通讯终端、便携通讯设备的内部结构装配场景中，用来完成内部功能模块与设备壳体之间的刚性连接，避免模块在设备受外力冲击、日常携带晃动时出现移位、接线松脱的问题。从结构设计来看，整体采用单块钣金板材经落料、冲孔、折弯三道核心工序成型，没有额外的拼接焊缝，既控制了加工成本，也避免了拼接位置的应力集中问题，长期受振动载荷时不会出现焊缝开裂的失效情况。支架的三个安装平面分别对应不同的连接需求：上方的平直段开有两个同轴度公差控制在0.1mm以内的圆形通孔，用来通过标准紧固件将支架整体固定在设备壳体的预设安装柱上，两个孔的中心距严格匹配壳体安装柱的间距，装配时不需要额外调整位置即可完成对位，

　　能有效提升产线装配的效率。中间的下沉式折弯段开有大尺寸圆形通孔，这个位置主要用来避让功能模块上的凸起接插件或者调节旋钮，避免支架安装后与模块上的突出部件产生结构干涉，同时下沉的折弯结构形成了类似加强筋的力学效果，能提升支架整体的抗扭刚度，就算安装时紧固件的锁紧力矩略大于标准值，支架也不会出现明显的平面变形。下方的垂直折弯段开有单个圆形通孔，用来锁紧固定需要搭载的功能模块，这个垂直面与上方安装平面的折弯角度控制在90°±0.5°，能保证安装后的模块与设备壳体保持垂直的装配姿态，避免模块倾斜导致的接线对位偏差。从安装边界来看，支架整体的折弯高度控制在较小的尺寸范围内，不会过多占用通讯设备内部本就紧张的装配空间，

　　各个安装孔的边缘都做了去毛刺处理，不会在装配时刮伤设备内部的连接线缆或者壳体表面的喷涂层。设计过程中特意将所有安装孔的孔径统一为常用的通讯设备装配标准孔径，不需要单独定制特殊规格的紧固件，现场装配时可以直接取用通用规格的螺丝完成锁紧，降低了物料采购与管理的成本。板材的厚度选择兼顾了结构强度与轻量化需求，在满足1.5kg垂直挂载载荷下形变量不超过0.2mm的强度要求前提下，尽可能控制了支架自身的重量，不会额外增加便携通讯设备的整体负重。折弯位置的内圆角半径匹配板材厚度设置，避免折弯时出现板材外侧开裂、内侧起皱的加工缺陷，量产时的成品率可以稳定控制在较高水平。支架的各个平面都预留了足够的紧固件操作空间，

　　使用常规的十字螺丝刀或者内六角扳手就可以完成全部安装锁紧操作，不需要特殊的定制工装，售后维护时拆卸与复装都十分便捷。在实际的设备跌落测试场景中，这种一体折弯的钣金支架可以将模块受到的冲击载荷通过三个安装点均匀分散到设备壳体上，避免局部应力过大导致的壳体开裂或者模块损坏，相比塑料材质的支架，抗冲击性能提升明显，在高低温交变的使用环境下也不会出现材料老化变脆的问题，可以适配不同工况下的通讯设备使用需求。
