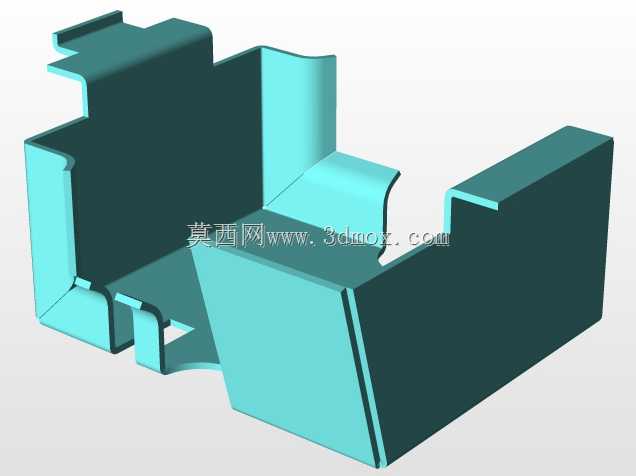

通讯设备用折弯成型钣金防护壳体结构

　　这类钣金壳体在民用通讯终端、工业通讯模组的内部结构中应用十分广泛，日常接触的信号转接模块、小型通讯中继单元、嵌入式通讯采集终端里，都能见到这类结构的身影，它的核心作用是为内部的PCB电路板、信号接插件、核心处理芯片提供物理防护，同时兼顾电磁屏蔽的辅助作用，避免外部杂散信号干扰内部电路的正常运行，也能防止内部电路的信号向外泄露产生不必要的电磁辐射。从结构设计的角度来看，整个零件采用单张钣金板材经多道折弯工序一体成型，没有额外的焊接拼接结构，这种设计思路首先是从量产成本角度出发，一体折弯的零件不需要额外的拼接工装，冲压折弯工序可以在数控冲床与折弯机上连续完成，量产时的单件加工节拍可以控制在数十秒级别，

　　能有效匹配通讯类产品动辄数十万级的量产需求。零件的侧壁设置了多道阶梯状的折弯边，这些折弯边并非单纯的造型设计，每一处折弯都对应着内部组件的安装限位需求：内侧的凸起折弯边可以直接卡住PCB板的侧边，不需要额外增加塑料支撑柱就能实现电路板的Z向定位，减少后续装配时的零件数量；边缘处的外翻折弯边一方面是为了消除钣金裁切后的锐边，避免装配工人操作时被割伤，另一方面外翻的边可以增加壳体整体的结构刚性，减少薄壁钣金在受外力挤压时产生的形变，毕竟这类壳体的板材厚度通常在0.8mm到1.2mm之间，单纯的平板结构刚性不足，多道折弯形成的类似加强筋的结构，可以让整体的抗形变能力提升40%以上。零件上预留的多个缺口结构，分别对应着外部接口的避让位置、

　　内部走线的过孔位置以及和上下盖配合的卡扣安装位，在设计这些缺口的时候，需要充分考虑折弯工序的工艺可行性，缺口的边缘距离折弯线预留了足够的工艺余量，避免折弯时缺口处出现应力集中导致的板材撕裂问题。从安装边界来看，这类壳体的整体尺寸通常匹配标准的6s类通讯模组的安装尺寸，长宽尺寸控制在数十毫米级别，高度根据内部元器件的最高高度做适配，安装时可以直接嵌入到终端设备的预留安装槽内，侧边的卡扣结构可以直接和设备的主框架卡合，不需要额外打螺丝就能实现快速固定，能大幅提升终端产品的装配效率。在实际的结构验证阶段，这类钣金件需要重点验证折弯后的尺寸一致性，因为多道折弯的累积误差如果超过0.2mm，就会出现PCB板卡装不到位、

　　上下盖合缝间隙过大的问题，所以在建模阶段就需要提前考虑钣金折弯的回弹系数，根据选用的板材材质比如镀锌板、冷轧板的不同，预设对应的回弹补偿角度，确保折弯成型后的尺寸落在公差带范围内。另外壳体表面的处理通常会采用导电氧化或者喷塑工艺，导电氧化处理的壳体可以获得更好的电磁屏蔽效果，适合对信号抗干扰要求高的工业通讯场景，喷塑处理的壳体绝缘性更好，适合民用消费类的通讯产品，不同的表面处理方式在建模时不需要调整主体结构，只需要根据处理工艺的厚度预留对应的装配间隙即可。这类钣金结构看似简单，实则每一处折弯、每一个缺口都对应着实际装配与量产的需求，很多刚入行的结构工程师在设计这类零件时，容易只考虑造型而忽略折弯工艺的限制，导致设计出的零件无法在常规设备上加工，或者量产时不良率居高不下，只有结合实际的加工工艺、装配流程、使用场景去调整每一处细节结构，才能做出兼顾性能、成本与装配效率的合格钣金零件。
