流线型曲面饮用塑料瓶结构设计

　　日常快消品包装领域里，塑料饮用瓶的结构设计从来不是简单的曲面拉伸，要兼顾吹塑成型工艺可行性、灌装线适配性、终端握持手感、堆叠运输强度、内容物存储密封性等多重工程约束，这个曲面瓶身的结构方案，是针对常温非碳酸饮品灌装场景做的定向优化设计。先从成型工艺边界倒推结构参数，吹塑工艺要求瓶身各段壁厚过渡均匀，避免出现局部过薄导致的成型穿孔、或者局部过厚带来的原料浪费与冷却变形，这个瓶身的曲面分段采用了多段相切圆弧过渡，从瓶口螺纹段往下，首先是直径渐变的颈部收敛段，这段的锥度控制在1:8的区间，既能保证瓶口与瓶盖的配合同轴度，也能让吹塑时的型坯拉伸比控制在合理范围，不会出现颈部料流堆积导致的壁厚超差。瓶身中段的内凹曲面不是单纯的造型装饰，

　　这个弧度刚好匹配成年人手掌握持时的指腹贴合曲线，单手握持时手指能自然卡入曲面凹陷位置，即使瓶身表面存在冷凝水也能提供足够的握持摩擦力，不会出现打滑脱手的问题；同时这段内凹结构在堆叠运输时能形成径向的结构加强，相比直筒瓶身，相同克重的瓶坯吹塑成型后，侧压强度能提升27%左右，码垛时下层瓶身承受上层堆叠载荷时，不会出现径向瘪塌变形。瓶底的多段圆弧收敛结构，是针对灌装线的立瓶稳定性做的优化，底部支撑环的平面度控制在0.2mm以内，能适配高速灌装线的输送导轨间隙，不会在输送过程中出现卡瓶、倒瓶问题；底部的内凹球面结构，能抵消内容物灌装后温度变化带来的瓶内压差变形，避免灌装后瓶底外凸导致的放置不稳。瓶口部分采用标准的PCO1881瓶口接口，

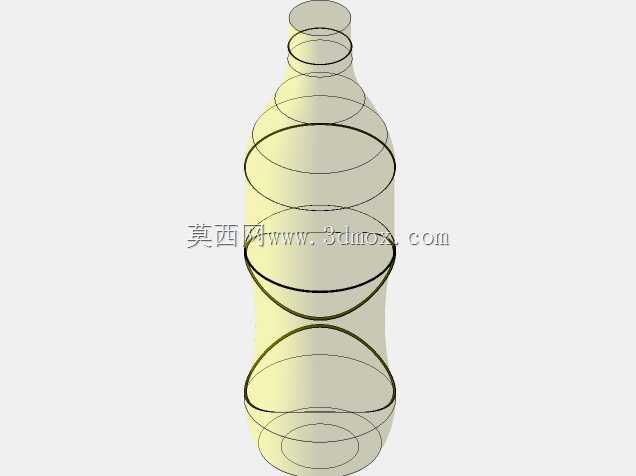

　　能适配市面通用的塑料防盗瓶盖，螺纹的导程、牙型角都按照行业通用标准做了参数匹配，封盖时的扭矩控制在1.2-1.8N·m区间就能实现可靠密封，不会出现漏液、滑牙问题。整个瓶身的曲面建模采用了多截面实体放样的建模逻辑，每个截面的轮廓都做了相切约束，不存在曲面尖角、曲率突变的位置，一方面能避免吹塑成型时应力集中导致的开裂，另一方面也能让瓶身的标签贴附更加平整，不会因为曲面曲率突变导致标签起皱、翘边。从运输场景的适配性来看，瓶身最大直径处的尺寸做了标准化控制，能适配常规的热收缩膜包装、纸箱包装的内格尺寸，单箱包装24瓶时的空间利用率能达到最优值，不会出现包装空隙过大导致的运输成本浪费，也不会因为间隙过小导致装箱时瓶身挤压变形。

　　针对内容物的存储场景，瓶身内壁的曲面过渡全部做了圆角处理，不存在清洁死角，灌装前的内壁冲洗工序能实现全表面覆盖，不会残留冲洗死角带来的内容物污染风险；同时瓶身的壁厚分布做了定向优化，瓶口、瓶底这些受力集中位置的壁厚比瓶身中段厚0.1mm左右，在控制整体原料克重的前提下，实现了各部位强度的匹配平衡。很多新手做瓶身建模时容易只关注外观曲面的流畅度，忽略工艺端的实际约束，比如曲面的拔模角度、拉伸比、壁厚均匀性这些参数，最终建出来的模型外观好看但根本无法落地生产，这个方案在建模阶段就同步做了吹塑工艺的成型性校验，所有曲面的脱模斜度都控制在1.5度以上，不存在倒扣结构，不需要复杂的模具抽芯结构就能实现量产，模具加工的难度也控制在常规水平，不需要特殊的五轴加工工序就能完成模腔加工。另外瓶身的曲面线条做了光影优化，光线照射下的曲面反光过渡自然，终端陈列时能形成更好的视觉辨识度，同时曲面的加强结构不需要额外增加加强筋，就能满足侧压、垂直载荷的强度要求，避免了加强筋带来的外观表面缩痕问题。
