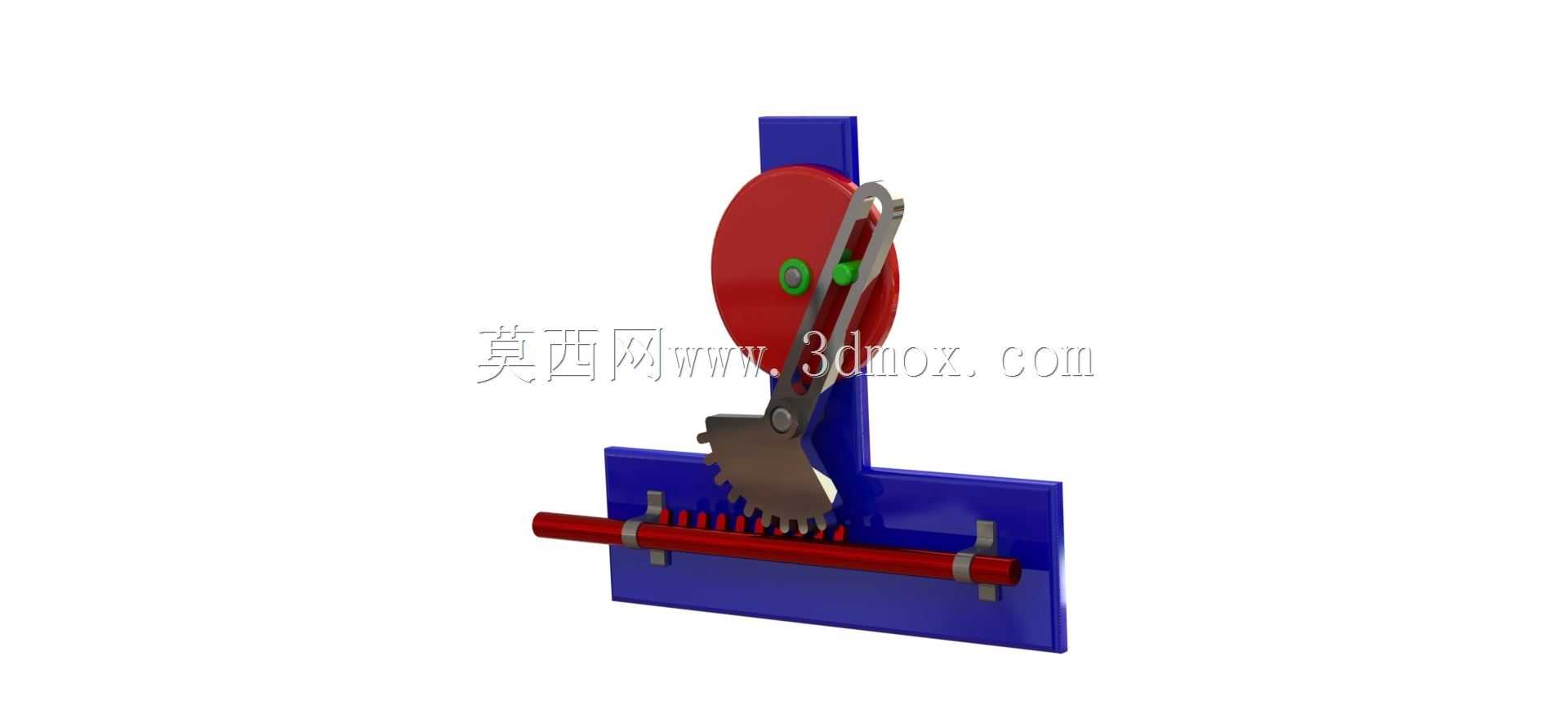

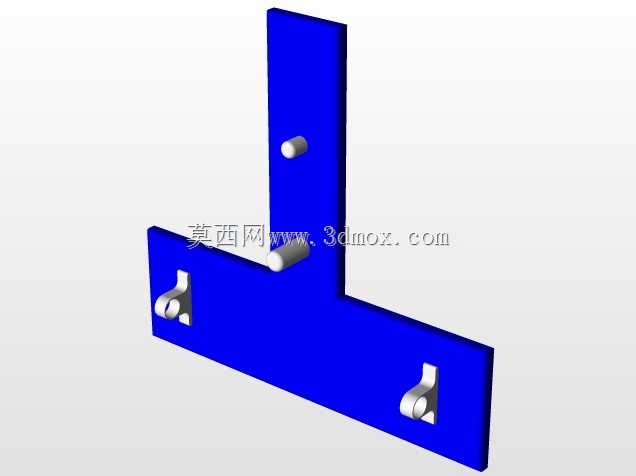

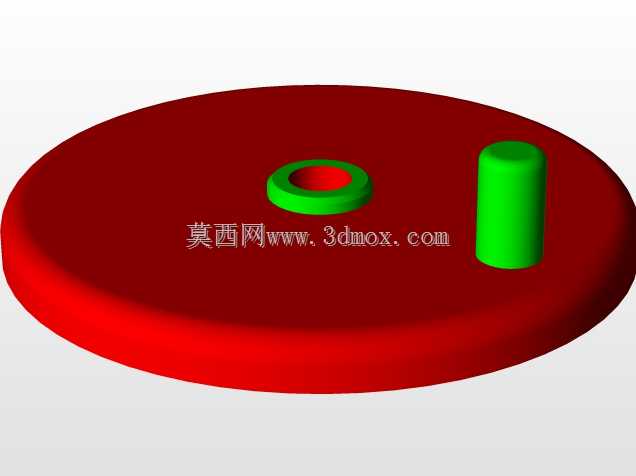

这套机构的核心功能是实现连续旋转输入到直线往复输出的运动转换,同时具备工作行程末端快速回位的特性,在轻工自动化送料、小型冲压设备的工位切换、通讯接插件的插拔测试工装这类需要短行程高频往复动作的场景中适配性极强。从结构布局来看,整套机构以立式蓝色安装板作为承载基准,底部的水平导轨座通过螺栓固定在安装板下部,导轨座上加工有同轴的光杆安装孔,穿入的镀铬光轴作为齿条的滑动导向支撑,齿条与光轴之间采用间隙配合,配合间隙控制在0.02mm到0.05mm之间,既保证滑动顺畅无卡滞,又避免齿条运动过程中出现径向窜动影响啮合精度。上部的旋转动力输入轴垂直固定在安装板上部,轴端安装的红色圆盘作为曲柄驱动件,圆盘偏心位置通过销轴连接摆杆,

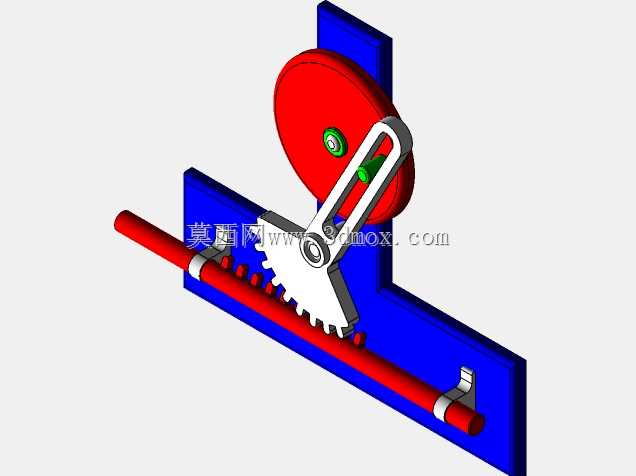

摆杆下端与带棘爪的摆动块铰接,摆动块的铰接轴同样固定在安装板上,位置处于圆盘与下部齿条之间,棘爪与齿条的齿形匹配,当圆盘做连续旋转运动时,偏心销轴带动摆杆往复摆动,进而驱动摆动块绕自身铰接轴做定轴摆动。工作行程阶段,棘爪卡入齿条的齿槽内,摆动块的摆动会推动齿条沿光轴做直线进给运动,当进给行程到达预设末端位置时,摆杆的运动轨迹会带动棘爪抬升脱离齿条齿槽,失去棘爪限位的齿条在端部复位弹性件的拉力作用下快速回到初始位置,完成一个工作循环,这种结构设计相比传统的曲柄滑块机构,回位阶段不需要依赖曲柄的回程轨迹驱动,回位速度更快,能够有效缩短空行程时间,提升设备的整体运行节拍。设计过程中需要重点关注几个核心尺寸的匹配:首先是偏心销轴的偏心距,
这个参数直接决定齿条的工作行程长度,偏心距越大齿条进给行程越长,需要根据实际工位的动作需求选定,同时要校核摆杆的长度,避免摆杆摆动过程中与安装板、圆盘或者齿条出现运动干涉;其次是棘爪的铰接位置与齿形角度,棘爪的抬升行程要保证完全脱离齿条齿顶,避免回位过程中棘爪与齿面发生剐蹭磨损,齿形的压力角选择20度标准压力角,保证棘爪卡入时的受力方向合理,不会出现脱爪或者卡滞的问题;再者是下部光轴的支撑跨距,两个支撑座之间的距离要比齿条的总长度大1.5倍的工作行程,避免齿条运动到两端极限位置时出现悬臂下垂的问题。安装边界方面,整套机构的安装板预留了四个沉头安装孔,孔位按照标准工业铝型材的间距设计,
可以直接固定在4040或者4080系列铝型材机架上,不需要额外加工转接板;动力输入轴的轴端预留了标准键槽,可以直接连接步进电机、直流减速电机的输出轴,也可以通过同步轮接入设备的主传动链;齿条的输出端加工有内螺纹孔,方便连接执行末端的推块、夹爪或者测试触头,不需要额外设计转接结构。实际应用中,这套机构的运动特性非常适合需要快进快回的动作场景,比如小型零件的排序送料,工作行程时齿条推动料槽内的零件移动到加工工位,到达位置后快速回位等待下一个零件进入,相比气缸驱动的方案,这套纯机械结构的机构不需要配套气源和电磁阀,运行稳定性更高,不会出现气压波动导致的行程误差,也不会存在气缸漏气的维护问题,在高速运行工况下的噪音也更低。设计建模时需要做完整的运动干涉检查,重点模拟棘爪抬升和落下的动作轨迹,确认在整个运动周期内,摆杆、棘爪、齿条、圆盘之间没有硬接触,同时要校核齿条与棘爪的接触强度,根据实际负载大小调整齿条的模数和齿宽,避免长时间运行后出现齿面磨损或者棘爪断裂的问题;导向光轴的表面硬度建议达到HRC55以上,降低齿条滑动过程中的磨损量,延长机构的整体使用寿命。
