鼓风机蜗壳式上下壳体结构设计

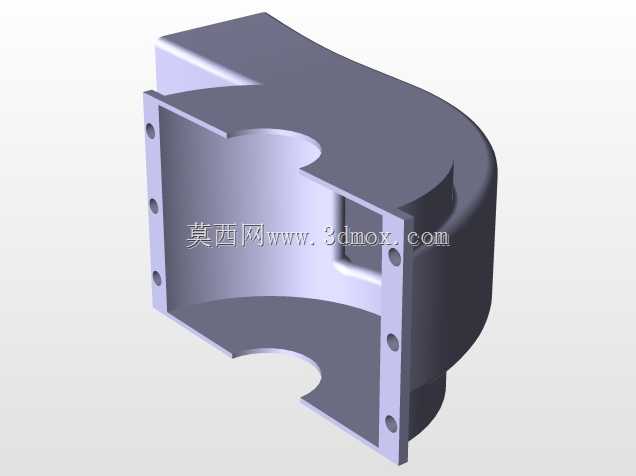

　　这套壳体结构是离心式鼓风机的核心承压导流部件，主要应用在工业通风换气、车间除尘送风、小型设备散热配套、物料气力输送等场景中，作为风机叶轮的外部包裹构件，承担着约束气流走向、承压密封、连接固定其他风机组件的核心作用。从结构形态来看，该壳体采用典型的蜗壳型线设计，整体流道顺着叶轮旋转方向逐步扩压，能将叶轮甩出的高速气流的动压平稳转化为静压，降低流道内的涡流损耗，提升风机的整体运行效率。壳体为上下分体式结构，对接法兰边预留了均匀分布的安装孔位，安装时可通过螺栓实现上下壳体的紧密贴合，法兰边的平面度在设计时做了严格的公差约束，避免拼接处出现漏风泄压的问题，同时分体式结构也极大方便了后期叶轮检修、内部积尘清理的维护操作。在安装边界设计上，

　　壳体一侧的圆形法兰用于对接风机的进风侧管路或者集风器组件，另一侧的弧形扩压出口可对接送风管道，底部预留的凸台结构用于连接风机的安装支架或者驱动端的轴承座组件，所有安装孔位的位置度都匹配常规小功率离心风机的安装尺寸规范，可直接适配同规格的叶轮、电机端盖等标准配件，无需额外做转接结构修改。设计过程中优先考虑了壳体的刚度与流道顺滑度的平衡，壳体的壁厚选取适配常规薄钢板冲压或者铸铝成型的工艺要求，既不会因为壁厚过薄导致运行过程中受气流脉动影响产生共振噪音，也不会因为壁厚过大造成整体重量超标、材料成本浪费。流道内壁的过渡位置全部做了圆角顺滑处理，避免出现直角台阶造成的气流阻滞，尤其是蜗舌位置的型线经过反复调整，

　　能有效降低气流通过时产生的气动噪音，适配对噪音控制有要求的室内通风配套场景。上下壳体的对接位置除了螺栓孔之外，还预留了密封胶条的安装槽位，在有压力要求的送风场景中，可嵌入橡胶密封胶条实现接缝处的密封，避免高压气体从拼接缝隙泄漏影响送风压力。在实际配套选型中，该壳体可适配6s规格的离心叶轮，匹配对应功率的驱动电机后，可覆盖小型设备冷却、工位局部送风、小型除尘系统的风源配套等多种工况，安装时可通过底部的安装凸台将整机固定在设备机架或者墙面支架上，进出口的法兰尺寸匹配常规的通风管道口径，可直接对接硬质风管或者柔性伸缩风管，不需要额外制作变径转接件。结构设计时也充分考虑了加工工艺性，若采用钣金冲压工艺，

　　上下壳体的拆分线选择在模具脱模的最优位置，减少冲压过程中的拉伸开裂风险；若采用铸造成型工艺，壳体的壁厚均匀过渡，避免出现壁厚突变造成的铸造缩孔、冷隔等缺陷，所有边角位置都做了工艺倒角，既方便加工脱模，也能避免安装维护过程中尖锐边角划伤操作人员。在实际运行过程中，该壳体除了导流承压之外，还能对内部的叶轮起到安全防护作用，避免外部杂物进入流道打坏叶轮，同时也能防止高速旋转的叶轮意外触碰外部物体造成安全事故，壳体外侧的结构加强筋（图中未完全展示的背部结构）可提升整体抗形变能力，即使在出口端管路阻力波动、内部风压短时超压的情况下，也不会出现壳体变形开裂的问题。
