内燃机连杆防护盖结构设计方案

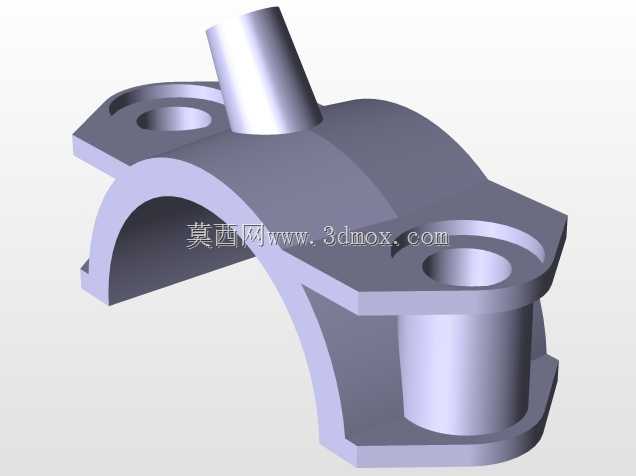

　　在往复式动力机械的曲柄连杆机构装配场景中，这类连杆盖是核心的配套承压防护部件，主要适配小排量通用内燃机、小型空压机等带曲柄连杆传动结构的设备，安装位置处于连杆大头的剖分对接处，和连杆本体配合形成完整的曲柄销安装孔位，日常运行中既要承受活塞往复运动传递的交变冲击载荷，还要阻隔曲轴箱内的机油杂质、燃烧积碳、金属磨屑进入曲柄销配合面，避免轴瓦出现异常磨粒磨损，同时能约束连杆轴瓦的轴向窜动，保证曲柄连杆机构的运行同轴度。从结构设计逻辑来看，这款连杆盖采用了拱形承载主体搭配两侧对称安装耳的布局，拱形内弧面和连杆本体的大头内弧面尺寸完全匹配，加工时需要和连杆本体做配对镗削，保证合装后的内孔圆度、圆柱度符合轴瓦装配公差要求，避免出现轴瓦偏磨、

　　抱轴的故障。两侧的安装耳上设置了同轴的螺栓过孔，孔位周边做了局部加厚凸台设计，用来分散连杆螺栓拧紧时的压应力，避免螺栓预紧力过大导致安装耳出现应力开裂；拱顶位置设置的圆柱形凸台，是用来对接曲轴箱内的机油喷油嘴导油结构，能将压力机油精准引导到曲柄销配合面，保证运动副的润滑可靠性。从安装边界来看，这款零件的整体外轮廓适配60-80mm缸径的小型单缸内燃机连杆组件，两侧安装耳的螺栓孔中心距和同规格连杆的螺栓孔位完全对齐，拱形内弧的半径尺寸匹配标准直径的曲柄销轴瓦外径，安装时不需要额外修配，只要按照工艺要求的扭矩对角拧紧连杆螺栓，就能保证和连杆本体的贴合面间隙符合密封要求，不会出现机油渗漏、连接松动的问题。

　　设计过程中充分考虑了交变载荷下的疲劳强度要求，所有转角位置都做了圆角过渡处理，避免应力集中，安装耳和拱形主体的衔接位置做了渐变加厚处理，既不会过多增加零件的整体重量，又能保证螺栓预紧力和爆发压力传递过程中，零件不会出现结构性变形。实际使用场景中，这类连杆盖除了应用在通用汽油机、小型柴油机上，也可适配小型往复式空压机、高压清洗机的曲柄连杆机构，只要对应曲柄销的直径尺寸、连杆螺栓的孔位参数匹配，就能直接替换使用。零件的非配合面做了自然的脱模过渡设计，适合采用模锻工艺批量生产，加工余量小，生产效率高，配合面的加工精度要求集中在拱形内弧面、螺栓孔端面、螺栓过孔三个位置，不需要复杂的多工序加工，能有效控制量产成本。在装配校验环节，

　　需要保证连杆盖和连杆本体的配对标记对齐，不能混装不同连杆的配套盖体，否则会出现内孔错位、轴瓦装配间隙超差的问题，直接影响动力输出的稳定性，甚至会出现连杆断裂、打坏机体的严重故障。日常运维中，拆解检修时需要检查连杆盖的内弧面是否有拉伤、裂纹，螺栓孔是否出现滑牙、变形，一旦出现损伤必须整套更换连杆组件，不能单独更换非配对的连杆盖，避免装配精度不足引发运行故障。
