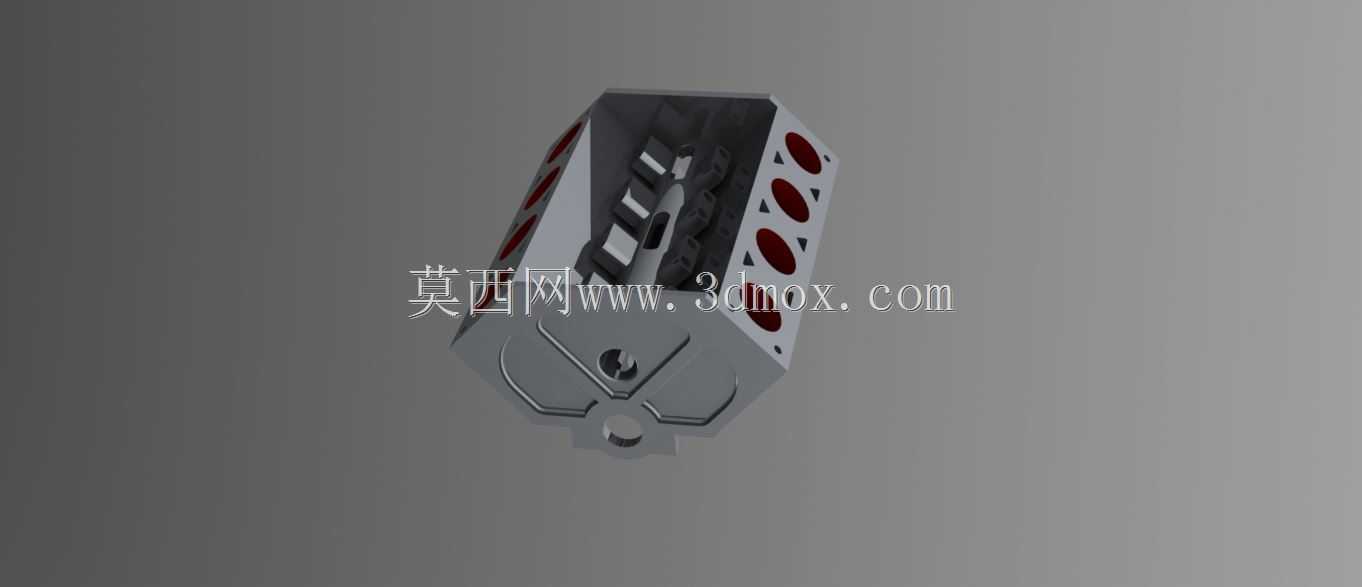

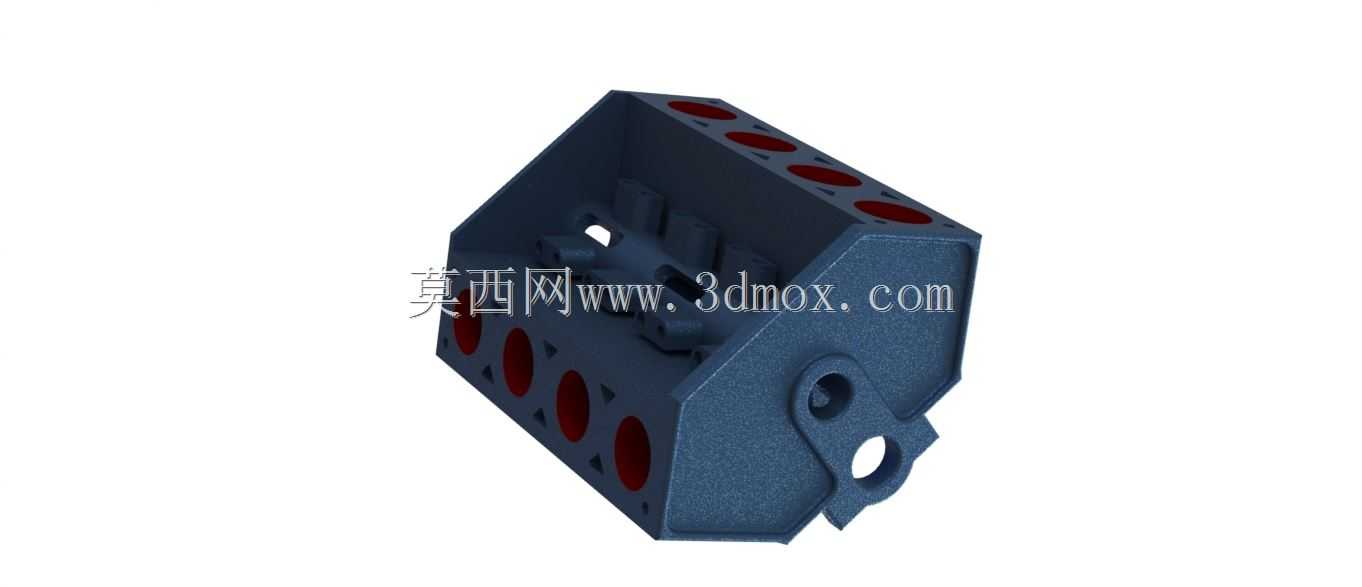

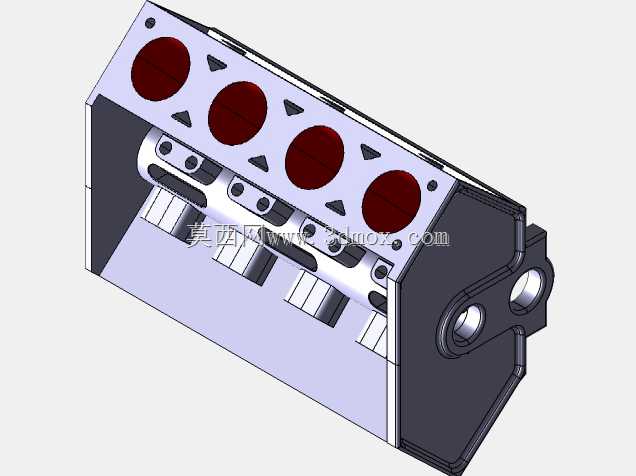

V型八缸内燃机缸体结构三维设计

　　这款V型八缸内燃机缸体结构，在乘用车大排量动力、高性能特种作业装备、固定动力机组等场景中有着广泛的适配空间，作为内燃机的核心承载基体，其设计合理性直接决定了整机的运行可靠性、NVH表现与动力输出上限。从实际工程应用角度看，V8构型的缸体天生具备做功间隔角小、运转平顺性优的特点，相比直列六缸机型，其轴向长度更短，曲轴刚性更好，能够适配更高的功率输出调校，同时V型夹角的布局也能有效降低整机高度，优化整车前部的配重与空间布局，在大排量乘用车型、轻型工程机械动力单元中，这类缸体结构的应用已经过数十年的市场验证。

　　在功能特性层面，该缸体集成了气缸安装腔、曲轴支承座、冷却水道、润滑油道、附件安装接口等核心结构，两侧呈V型排布的四组气缸腔，每一组都预留了精确的缸套配合面，表面粗糙度与形位公差要求严格，能够保证活塞往复运动时的密封性能，减少窜气与机油消耗。缸体下部的曲轴支承采用了分体式主轴承盖设计，每个主轴承座都经过加强筋结构补强，能够承受曲轴高速旋转时爆发的交变冲击载荷，避免缸体在高负荷工况下出现开裂变形。冷却水道采用了环绕式布局，从缸体下部进水，分别流向两侧气缸水套，能够保证每个气缸的冷却均匀性，避免出现局部过热导致的拉缸、爆震等故障；润滑油道则采用了深孔加工的贯通式设计，能够将压力机油直接输送到主轴承、凸轮轴轴承、活塞冷却喷嘴等关键润滑点位，保证各运动副在高转速下的润滑可靠性。

　　设计思路上，这款缸体采用了经典的90度V型夹角设计，这个夹角能够平衡一阶、二阶往复惯性力，不需要额外加装平衡轴就能实现优异的运转平顺性，同时也能兼顾进排气歧管的布置空间，两侧气缸的进排气道可以分别布置在V型夹角内外侧，优化进排气效率。缸体的壁厚设计采用了变壁厚思路，在主轴承座、气缸壁、螺栓连接孔位等受力集中区域做了局部加厚，在非受力的壳体区域则适当减薄，在保证结构强度的前提下尽可能控制整机重量，符合动力总成轻量化的设计趋势。所有的连接螺栓孔位都做了凸台补强，避免螺栓拧紧时出现应力集中导致的缸体开裂，附件安装面都预留了足够的加工余量，能够适配发电机、起动机、水泵、机油泵等外围附件的安装定位。

　　从安装边界与尺寸适配角度看，该缸体的轴向尺寸控制紧凑，两侧气缸的夹角空间预留了足够的凸轮轴、气门机构布置空间，缸体前端面预留了正时机构、水泵、皮带轮系的安装定位孔与连接平面，后端面则预留了飞轮壳、变速器的连接接口，连接螺栓的孔位分布符合主流大排量V8动力的安装尺寸规范，能够适配多数纵置后驱平台的动力舱布局。缸体的油底壳安装面采用了平面密封设计，预留了密封胶槽与螺栓连接孔，能够保证油底壳的密封可靠性，避免机油渗漏。缸体顶部的气缸盖连接面采用了整体式平面加工，每个气缸周围都布置了均匀的缸盖螺栓孔，能够保证缸垫的压紧力均匀分布，在高缸压工况下也能实现可靠的燃气密封。

　　在实际建模过程中，这类缸体结构需要重点关注各油道、水道的连通性验证，避免出现加工盲孔导致的润滑、冷却失效，同时主轴承孔的同轴度、气缸孔的圆柱度等形位公差需要在建模阶段就做公差分析，保证后续加工装配的可行性。缸体外部的加强筋布置也需要结合有限元受力分析结果调整，在保证刚度的前提下避免出现应力集中点，提升缸体的疲劳寿命。对于结构设计从业者而言，这类成熟量产构型的缸体模型，能够帮助理解大排量内燃机核心基体的设计逻辑，掌握动力总成集成过程中的尺寸匹配、结构补强、密封设计等核心工程要点，也可作为同类动力产品开发过程中的结构参考，缩短前期方案设计的验证周期。
