多铰接孔位机械连接支座结构设计

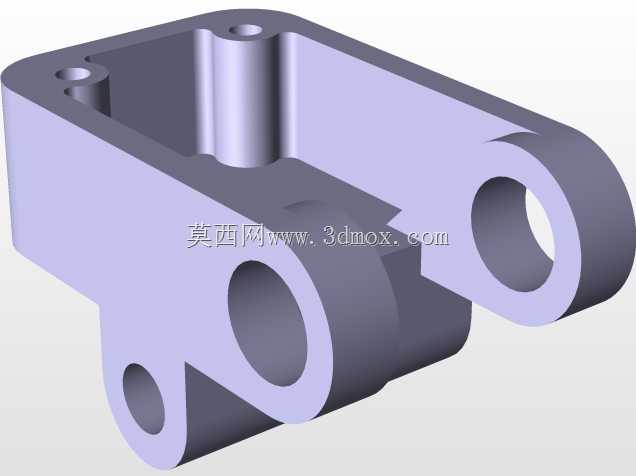

　　这类带多组铰接孔的连接支座，在轻工自动化输送线、小型专用工装夹具、通讯设备内部传动模组里都有高频应用，核心作用是在空间受限的安装腔体内，同时完成多组运动杆件的铰接定位与静态支撑，避免不同传动链路的运动轨迹出现干涉。从实际装配场景来看，这类零件往往安装在设备的中层安装板上，上方承接直线往复运动的推杆组件，侧方连接摆角不超过45度的摇杆构件，下方的小孔位则用于固定限位触发片的安装支架，一个零件同时承担三个方向的连接定位，能大幅减少装配环节的零件数量，降低累计安装误差。

　　设计阶段首先要敲定的是各铰接孔的中心距公差，因为这类零件连接的都是做定轴摆动或小行程往复的杆件，孔位中心距偏差超过0.02mm就会导致传动卡滞，甚至出现杆件运动死点。主体的L型弯折结构不是随意设定的，是根据安装腔体的内部避让空间做的轮廓优化，外侧的圆弧过渡完全匹配腔体内壁的凸台轮廓，装配时可以直接贴靠定位，不需要额外做调整垫片补偿间隙。两个大直径铰接孔内部都预留了衬套安装槽，实际使用时会压入铜基含油衬套，降低铰接销轴的磨损速率，衬套压入后孔壁的同轴度要求控制在0.015mm以内，避免销轴转动时出现偏磨。

　　零件顶部的两个沉头孔是主安装固定位，沉头深度刚好匹配内六角圆柱头螺钉的头部高度，装配后螺钉头不会突出零件上表面，不会和上方往复运动的滑块产生刮擦。下方突出的小耳片上的小孔，是辅助定位孔，主安装螺钉锁紧后，会在这个孔位穿入定位销，抵消传动过程中产生的侧向剪切力，避免长期运行后螺钉松动导致孔位偏移。零件的壁厚设计做了差异化处理，铰接孔周边的壁厚比主体支撑壁厚厚2mm，因为铰接位置是应力集中区，设备启停瞬间的冲击载荷会首先作用在孔位周边，加厚处理能避免长期交变载荷下出现孔位开裂；主体支撑部分的壁厚则做了均匀减薄，在保证整体结构刚性的前提下控制零件重量，降低运动组件的整体惯量。

　　从安装边界来看，零件的整体外轮廓宽度要比安装腔体的预留槽宽窄0.2mm，装配时两侧各留0.1mm的间隙，既方便安装时的对位调整，也能避免温度变化导致零件热胀冷缩出现卡滞。零件的下表面和安装板的贴合面做了平面度要求，整体平面度公差控制在0.02mm以内，保证锁紧后零件不会出现倾斜，确保各铰接孔的轴线和对应杆件的转动轴线保持平行。设计时还特意在主体弯折的内角位置做了R3的内圆角过渡，避免机加工时出现应力集中的尖角，同时也减少热处理环节的开裂风险；外角位置则做了C1的倒角处理，去除机加工产生的毛刺，避免装配时划伤操作人员，也防止毛刺脱落进入设备内部的传动间隙造成卡滞。

　　这类零件在实际选型替换时，首先要核对各铰接孔的孔径和中心距，其次要确认主安装孔的孔位尺寸是否匹配现有安装板的螺纹孔位置，不需要额外做二次加工就能直接替换使用。建模过程中所有的孔位特征都做了参数化关联，如果需要适配不同规格的铰接销轴，只需要修改对应孔径参数就能快速生成新的模型版本，不需要重新绘制整体轮廓，能大幅缩短变型设计的周期。
