通讯设备用止动叉锁止限位结构

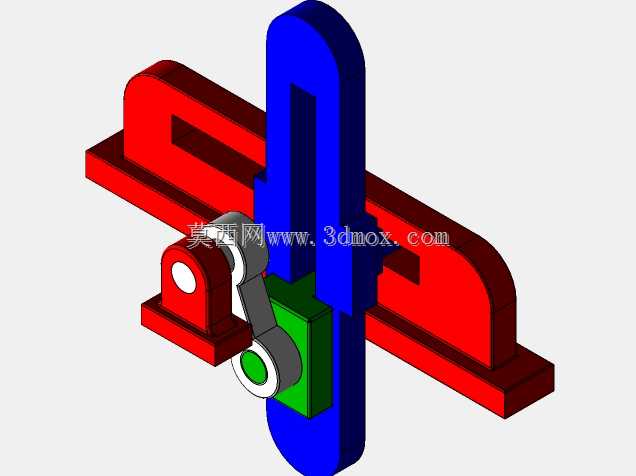

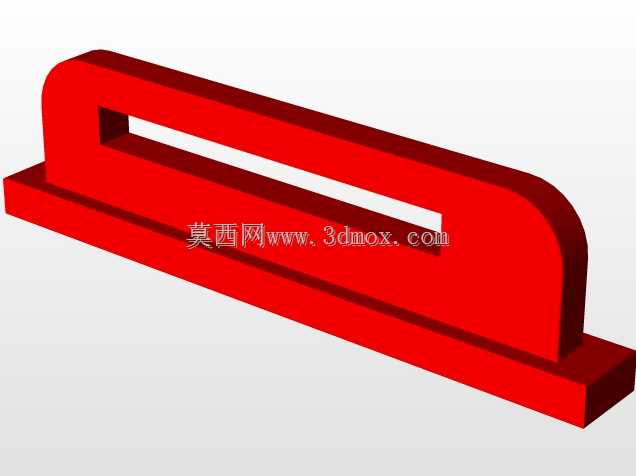

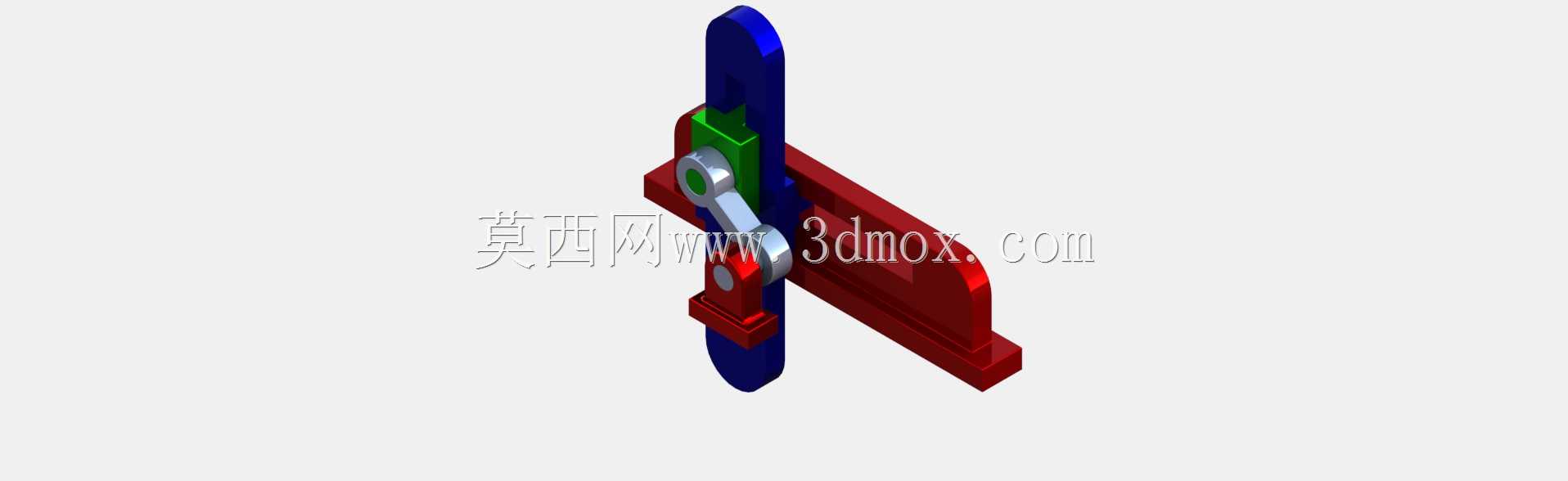

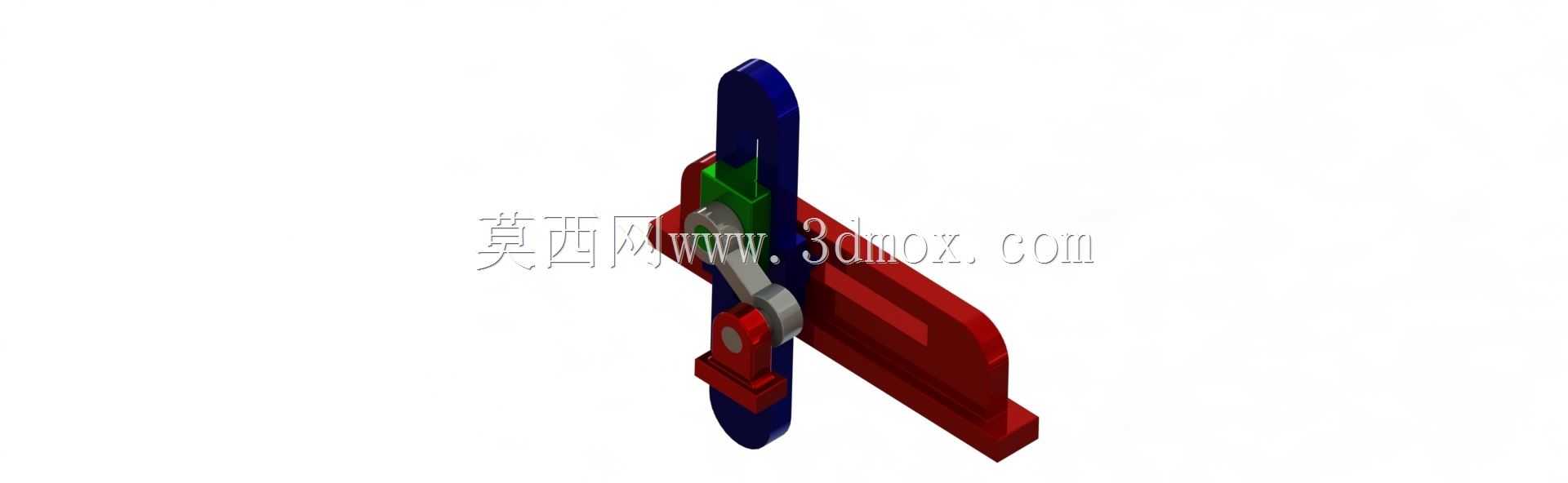

　　在通讯类终端设备的内部传动链路里，这类止动叉构件承担着核心的间歇锁止与行程限位功能，常见于需要多档位切换、定点锁止的通讯终端调节结构中，比如老式通讯座机的按键档位锁止、便携通讯设备的翻盖定位、通讯测试工装的档位切换卡位等场景，是保障操作手感一致性、档位定位精度的关键受力零件。从结构组成来看，整套止动叉机构包含长条形导向安装基座、深蓝色摆动叉臂、红色铰接支座、银色联动摆杆、绿色弹性顶持块几个核心部分，各零件之间通过铰接销轴实现转动配合，没有多余的冗余结构，完全围绕锁止动作的运动轨迹做布局设计。设计之初首先要明确安装边界：长条形基座作为整个机构的安装承载件，底部预留两个平行的安装卡槽，可直接卡入通讯设备内部的塑料安装筋位，

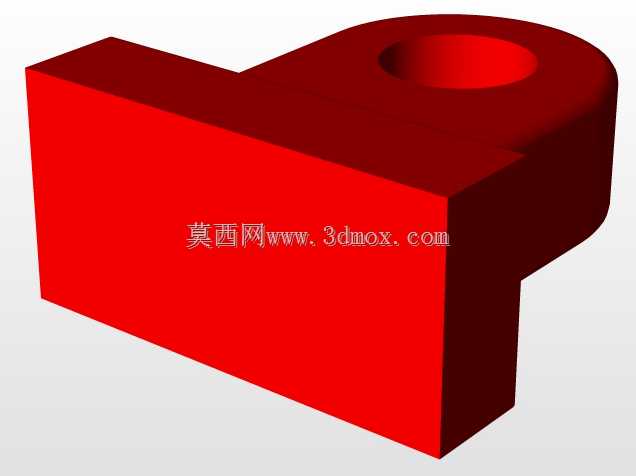

　　不需要额外打螺丝固定，适配通讯设备内部紧凑的装配空间，基座的总长度控制在常规通讯终端内部安装腔的允许范围内，宽度不超过相邻电路板之间的预留间隙，避免装配时和周边电子元器件产生干涉。叉臂作为直接执行锁止动作的零件，采用长条形板状结构，上端做圆弧过渡处理，避免摆动过程中剐蹭周边的壳体零件，叉臂的摆动行程经过严格计算，当联动摆杆带动叉臂转动到锁止位置时，叉臂的侧边刚好卡入配套棘轮或者档位齿的齿槽内，实现位置锁定，此时弹性顶持块会顶住叉臂的内侧，给叉臂提供持续的顶紧力，避免设备受到振动时叉臂意外脱开导致档位失效。铰接支座的位置设计在基座靠近前端的位置，销轴孔的同轴度公差控制在0.02mm以内，保障摆杆转动时没有卡滞感，

　　摆杆的长度根据叉臂的摆动行程做匹配，摆杆转动15度即可带动叉臂完成从解锁到锁止的全行程动作，操作力控制在1.5N到2N之间，和通讯设备按键、拨杆的常规操作力区间匹配，不会出现操作过沉或者过轻导致的手感不佳问题。在实际工况下，这套机构需要承受至少一万次以上的反复锁止解锁动作，因此各铰接位置的配合间隙设计在0.01mm到0.03mm之间，既不会因为间隙过大出现锁止位置偏移，也不会因为间隙过小导致温度变化时零件膨胀卡滞。弹性顶持块采用耐磨工程塑料材质，和金属叉臂接触时不会产生异响，同时具备足够的耐磨性，长期反复顶持也不会出现塑性变形导致顶紧力衰减。从装配逻辑来看，整套机构可以先在外部预装成整体组件，再整体卡入设备壳体的安装位，

　　不需要在设备内部逐个拼装零件，能够大幅提升通讯设备总装环节的装配效率，降低装配不良率。在结构细节处理上，叉臂和档位齿接触的锁止面做了1度的微小斜度设计，锁止时可以实现越锁越紧的效果，受到反向冲击力时不会自动脱开，解锁时只需要通过摆杆带动叉臂转动微小角度即可脱离齿槽，解锁动作顺畅无卡顿。基座上还预留了微小的储油槽，装配时可以在储油槽内涂抹少量润滑脂，长期使用过程中润滑脂会缓慢渗出到铰接位置，降低零件磨损，延长机构的整体使用寿命，不需要后期额外维护。针对通讯设备可能出现的跌落工况，叉臂和基座的连接位置做了加厚处理，能够承受1米高度跌落的冲击力，不会出现叉臂断裂、销轴脱落的问题，保障设备跌落之后档位调节功能依然正常。
