带法兰与板式吊耳的90度锥管结构设计

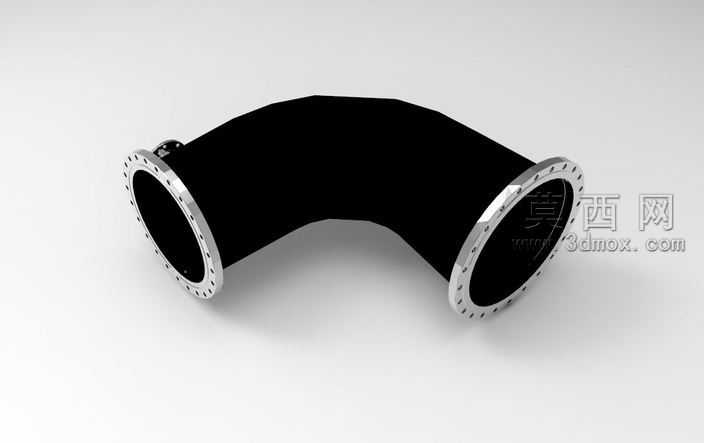

本作品为90度锥管三维建模作品，建模过程中首先梳理管路变径转向的核心功能需求，确定锥管两端的通径参数、90度转向的弯曲曲率，以及两端连接法兰、侧壁板式吊耳的结构尺寸基准。建模阶段先绘制锥管的中心轨迹线，结合两端不同的管径参数，通过扫描特征生成锥管的主体薄壁结构，严格控制锥段的锥度参数，保证管路通径平滑过渡，避免介质输送过程中出现流道突变引发的阻力激增问题。两端的法兰结构采用参数化草图绘制法兰截面轮廓，通过拉伸生成法兰基体后，按照标准法兰的螺栓孔分布规则，阵列生成均匀排布的螺栓过孔，同时对法兰与锥管主体的衔接位置做圆角过渡处理，消除应力集中隐患，提升结构的受力性能。侧壁的板式吊耳结构根据锥管的整体重量载荷设计吊耳板的厚度与吊装孔尺寸，在吊耳与锥管外壁的连接位置增设加强筋结构，保障吊装作业时的结构强度，避免吊装过程中出现吊耳变形、脱落的风险。材质渲染阶段，锥管主体采用半透明工程塑料材质模拟管路内部流道的可视化效果，法兰与吊耳部分采用哑光金属材质，还原金属构件的真实质感，同时调整场景光照参数，通过多角度光源投射凸显锥管的曲面轮廓与各部件的衔接细节，清晰展示各结构的位置关系与装配逻辑。设计过程中充分考虑管件的实际应用场景，兼顾管路连接的密封性、吊装转运的便利性以及介质输送的流畅性，各结构的尺寸参数均参考通用管路配件的行业规范设定，可直接用于管路系统的方案展示、结构验证以及生产加工的参考依据，整体模型结构完整，细节还原度高，各特征参数可编辑调整，能够适配不同通径、不同压力等级的锥管设计需求。
