矩形截面圆柱螺旋压缩弹簧三维建模作品

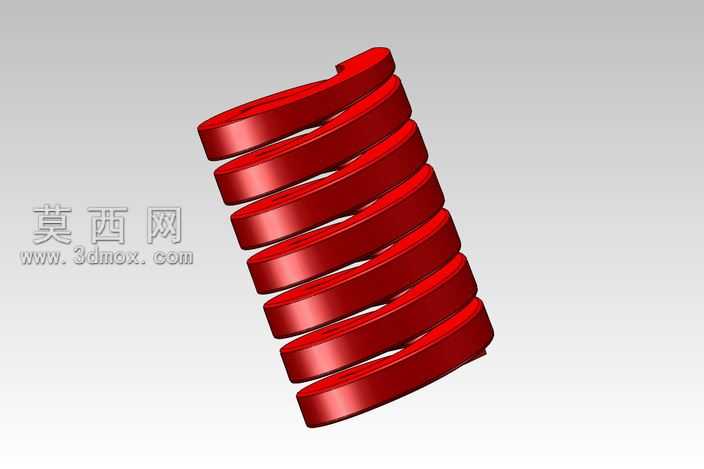

本作品为矩形截面圆柱螺旋压缩弹簧的三维建模成果，建模过程依托三维参数化设计逻辑完成，首先通过基准平面搭建确定弹簧的中心轴线，绘制对应规格的矩形截面轮廓，结合螺旋线扫描特征完成主体结构的生成，严格匹配R32x64的尺寸参数，保证弹簧中径、节距、有效圈数、端部结构的尺寸精度符合设计要求。材质设置阶段选用金属弹簧钢材质，调整材质的漫反射、高光反射参数，模拟弹簧钢经热处理后的光亮金属质感，表面赋予均匀的红色涂层效果，还原工业弹簧表面防锈涂装的视觉表现，渲染阶段采用柔和的环境光搭配定向主光源，突出弹簧螺旋曲面的光影层次，清晰展现每一圈簧体的轮廓结构与截面形态。结构设计上，该弹簧采用矩形截面簧丝，相较于圆形截面弹簧，矩形截面弹簧在相同安装空间内可提供更大的刚度与承载能力，有效圈数排布均匀，螺旋升角保持一致，端部结构平整，可保证安装时的端面贴合度，建模过程中对螺旋线的起始端与终止端做了贴合处理，避免出现截面错位、螺旋线断层的问题，保证模型的几何连续性。设计思路围绕工业通用弹性元件的实际应用场景展开，重点还原矩形截面弹簧的结构特征，建模全程采用参数化驱动方式，所有尺寸均可通过参数面板调整，可快速修改弹簧的中径、自由高度、节距、截面尺寸以适配不同的使用需求，模型曲面光滑无破面，几何拓扑结构合理，可直接用于后续的装配仿真、有限元受力分析，也可作为机械设计教学、产品结构演示的素材使用，渲染输出的效果图清晰展现了弹簧的立体形态，红色金属漆面的质感表现真实，螺旋结构的空间透视关系准确，能够直观呈现该类弹簧的外形特征与结构特点。
