六缸星型径向活塞动力机构结构设计

　　在轻型通航飞行器、小型应急动力单元、复古摩托改装动力的选型场景中，径向排布的活塞动力机构始终凭借紧凑的轴向尺寸、优异的风冷散热效率占据一席之地，这套六缸径向活塞机构的三维结构，完全围绕星型动力的核心工况逻辑搭建，没有冗余的装饰性结构，每一处几何特征都对应实际装配与运行的硬性要求。从实际运行逻辑来看，六个活塞沿中心曲柄轴呈60度等角径向排布，相比直列、V型动力布局，这种结构不需要额外设计复杂的分水道、串联冷却管路，气缸直接暴露在迎面气流中即可完成工作过程的散热，尤其适配没有封闭水冷循环的轻量化动力场景，早期螺旋桨通航飞机大量采用这类布局，核心就是看中其短轴向尺寸可以直接和螺旋桨主轴对接，省去冗长的传动连接结构，

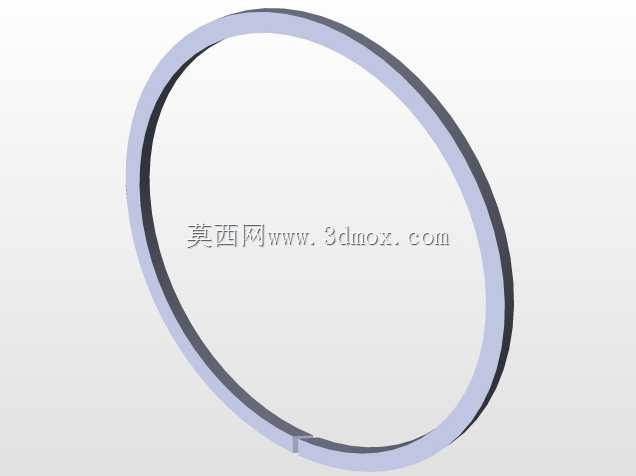

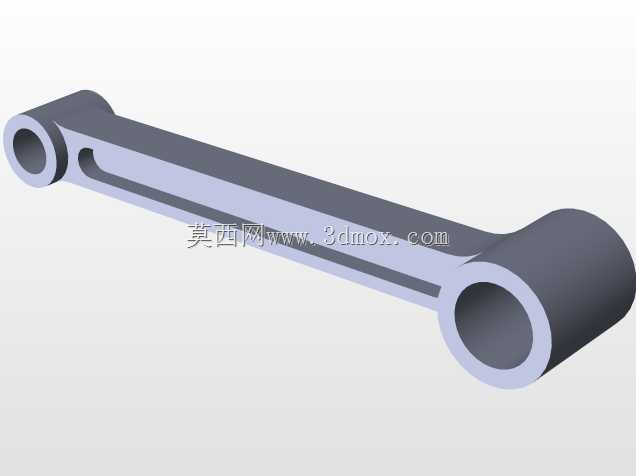

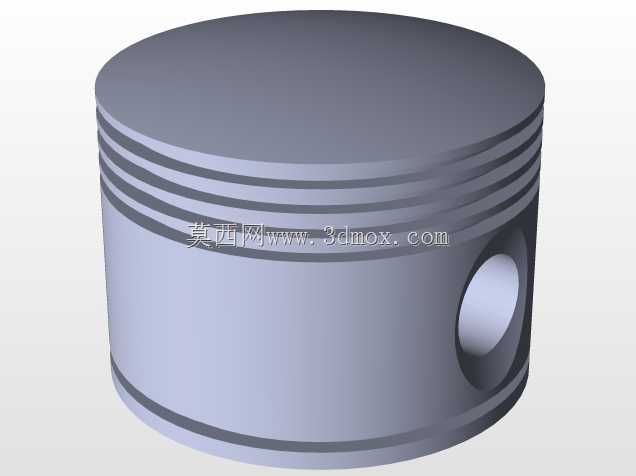

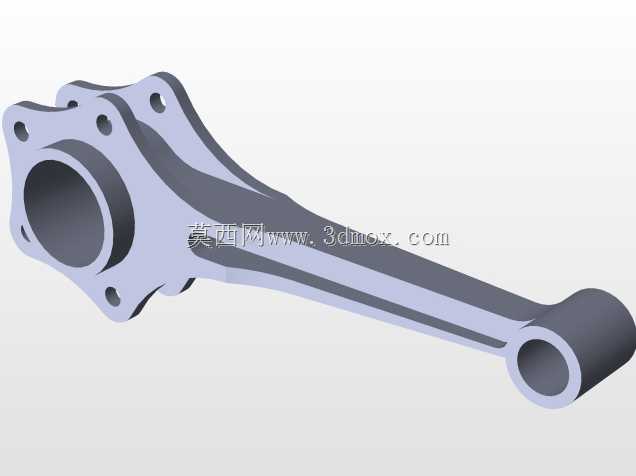

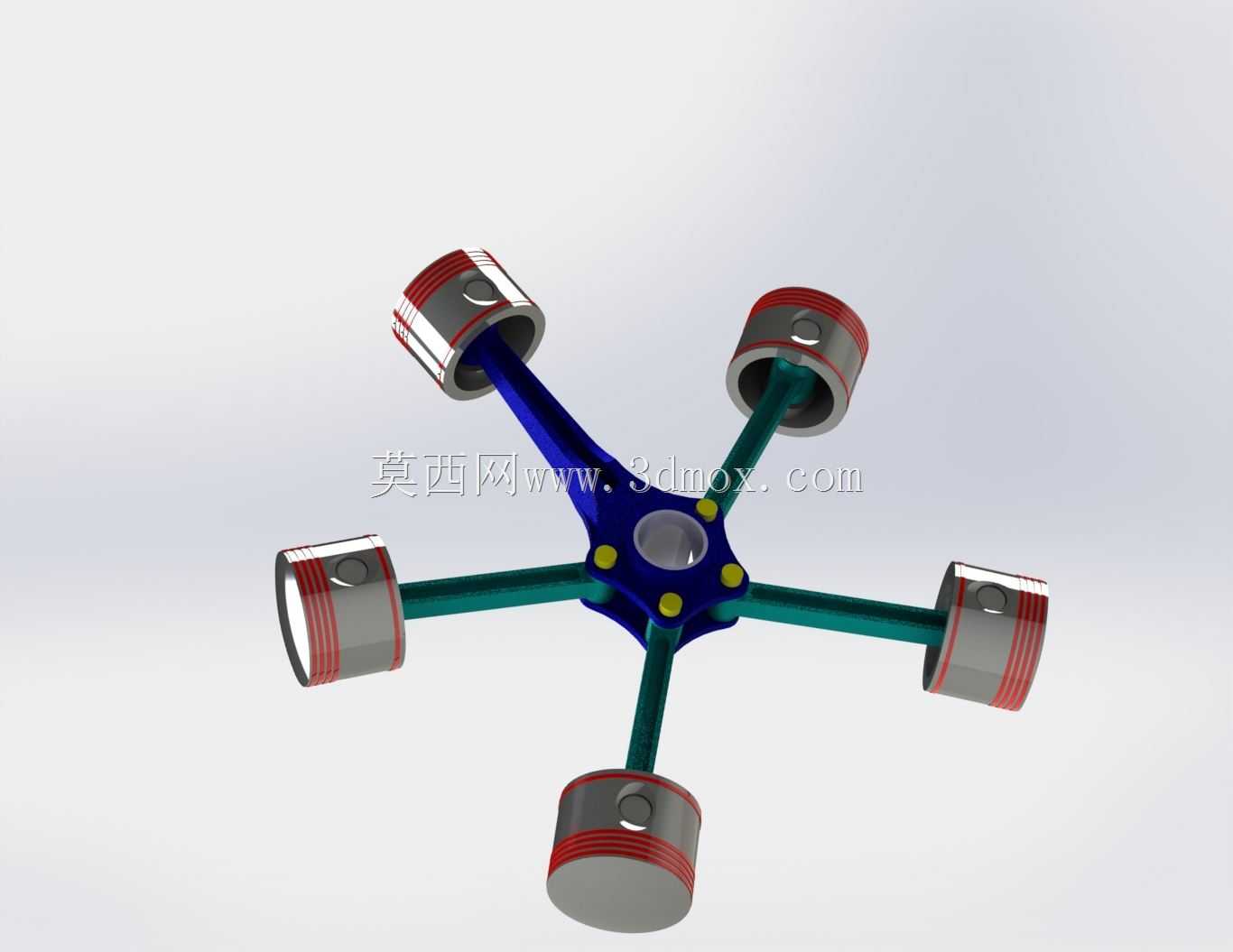

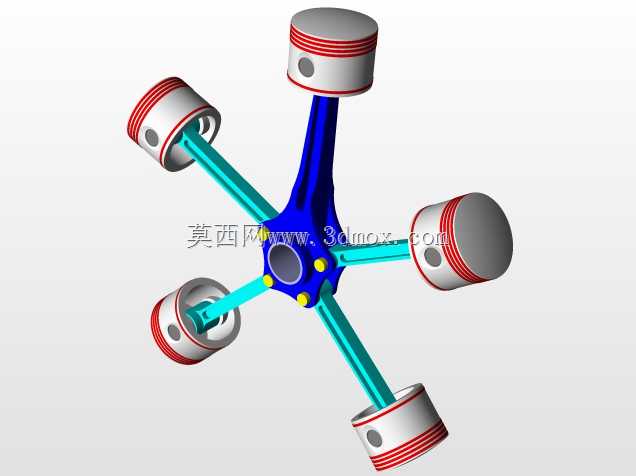

　　同时径向对称的质量分布让曲轴运转时的一阶、二阶往复惯性力可以在中心位置实现自平衡，不需要额外加装大质量的平衡轴来抵消振动，整机运转的平顺性在同排量多缸结构里表现突出。从结构设计的细节来看，中心的曲柄销采用偏心圆结构，六个活塞分别通过独立的连杆与中心曲柄铰接，建模过程中严格对齐了每个连杆的运动包络边界，相邻连杆在曲柄回转平面内的摆动间隙预留了0.8mm的安全余量，避免高转速工况下相邻连杆发生运动干涉；每个活塞的裙部都设计了两道活塞环的安装槽，槽宽与环槽的深度按照常规往复活塞的密封要求设定，活塞销孔与连杆小头的铰接位置做了同轴度约束，保证往复运动过程中活塞不会在气缸内出现偏磨。活塞与气缸的配合间隙按照风冷动力的热膨胀余量设定，

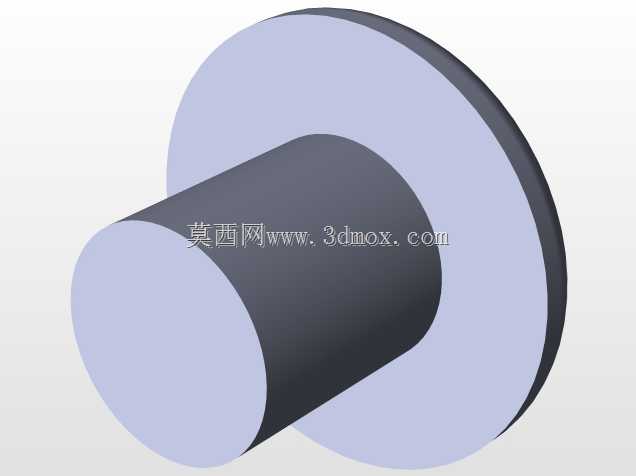

　　因为风冷机型工作时缸体温度波动范围更大，径向间隙比水冷同排量活塞大0.03mm左右，避免热机状态下活塞胀死在缸筒内。安装边界层面，整套机构的中心曲轴输入端设置了标准的花键连接结构，可以直接对接螺旋桨法兰或者动力输出皮带轮，中心机匣的安装端面预留了六个沿圆周均布的螺栓孔，孔位的节圆直径与常规小型星型发动机的安装支架尺寸匹配，不需要额外做转接法兰即可完成台架固定；六个气缸的外端面都预留了缸盖安装的螺纹孔位，喷油嘴、气门机构的安装平面都做了平整化处理，后续拓展进排气、点火系统结构时不需要再对缸体部分做二次修改。这套结构的运动逻辑完全复刻了实际径向发动机的工作循环，六个气缸按顺序交替完成进气、压缩、做功、排气行程，

　　每旋转一圈会有六个均匀分布的做功脉冲，动力输出的扭矩波动比少缸机型小很多，对后端传动系统的冲击载荷更低。建模过程中特意校核了活塞到达上止点、下止点时的连杆摆角，最大摆角控制在12度以内，保证连杆衬套的受力在许用比压范围内，不会因为摆角过大造成衬套异常磨损；中心曲柄的配重块按照六个活塞连杆组的往复质量做了对称配平，配重块的外圆轮廓做了倒角处理，避免高速回转时搅动曲轴箱内的润滑油造成过大的搅油损失。对于做小型动力改装、通航动力教具开发的结构设计人员来说，这套模型可以直接作为结构选型的参考基底，不需要从零开始搭建星型排布的曲柄连杆运动关系，所有铰接位置的约束、运动间隙的预留都经过实际工况的逻辑校核，调整缸径、冲程参数时只需要对应修改活塞、连杆、曲柄偏心距的参数即可快速衍生出不同排量的径向动力结构，省去了基础结构反复校核的时间。需要注意的是，这类径向结构的润滑系统设计和直列机型有明显区别，因为气缸沿圆周水平排布，不能依靠机油重力回流到油底壳，建模时在中心机匣位置预留了润滑油道的通孔，后续可以适配干式油底壳或者压力润滑的油路布局，保证各个连杆铰接位置、活塞缸壁都能得到充分润滑，避免高速运转时出现干磨故障。
