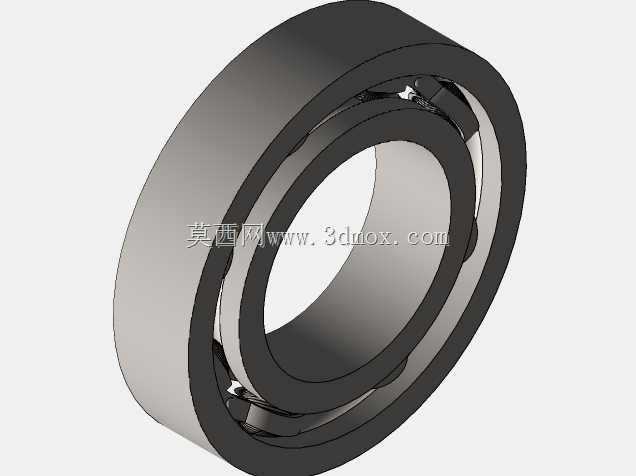

内径50mm外径90mm深沟球轴承结构

　　在各类旋转传动场景中，这类深沟球轴承是应用覆盖范围极广的支撑部件，从普通的输送线辊筒支撑、中小型电机输出轴定位，到家电类电机、轻工设备的旋转节点，都能见到同规格轴承的应用身影。它的核心作用是承接旋转轴运转过程中的径向载荷，同时也可承受一定比例的双向轴向载荷，在轴系运转时将轴与轴承座之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗与发热，提升整套传动结构的运转效率与使用寿命。

　　从结构设计逻辑来看，这类轴承采用最经典的深沟滚道设计，内圈与轴采用过盈配合实现周向与轴向定位，外圈与轴承座孔采用过渡或间隙配合适配安装公差，中间的钢质滚动体沿内、外圈的弧形滚道均匀排布，保持架将滚动体等距分隔，避免滚动体在运转过程中相互碰撞摩擦，保证每个滚动体均匀承受载荷，同时引导滚动体在滚道内顺畅滚动。滚道的曲率半径经过匹配设计，略大于滚动体的球面半径，既保证滚动体与滚道有足够的接触面积承载，又能预留合理的润滑脂存储空间，降低接触应力集中的风险。

　　本次涉及的这款轴承，明确的安装边界尺寸为内径50mm、外径90mm，选型时需要严格匹配轴的配合直径与轴承座的安装孔径，同时要预留对应的轴向安装空间，确认轴肩与座孔挡肩的高度符合轴承安装的限位要求，避免挡肩过高接触保持架、或是挡肩过低无法实现可靠轴向定位的问题。安装过程中需要注意，压装时的施力点要对应配合的套圈，过盈配合装内圈时仅能对内圈端面施力，禁止通过滚动体传力压装，避免造成滚道压痕、滚动体损伤，埋下早期失效的隐患。

　　在实际设备运维场景中，这类轴承的适配转速区间较宽，根据润滑方式的不同，脂润滑状态下可适配中等转速的传动场景，油润滑状态下可适配更高转速的运转需求。日常使用中需要根据工况环境定期补充或更换润滑脂，避免干磨导致的温升过高、滚道磨损问题；如果应用在粉尘、潮湿的工况环境下，还需要搭配对应的密封圈或防尘盖结构，阻挡外界杂质进入滚道内部，防止杂质造成滚道磨粒磨损，大幅延长轴承的实际使用寿命。

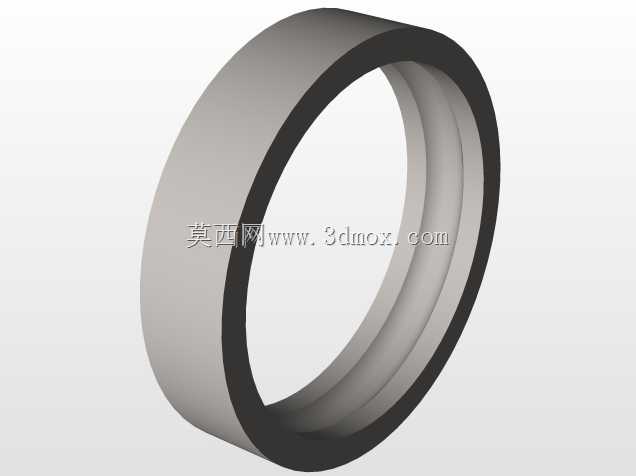

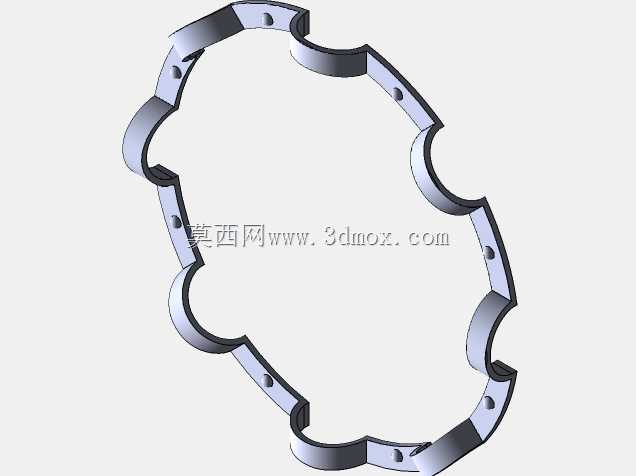

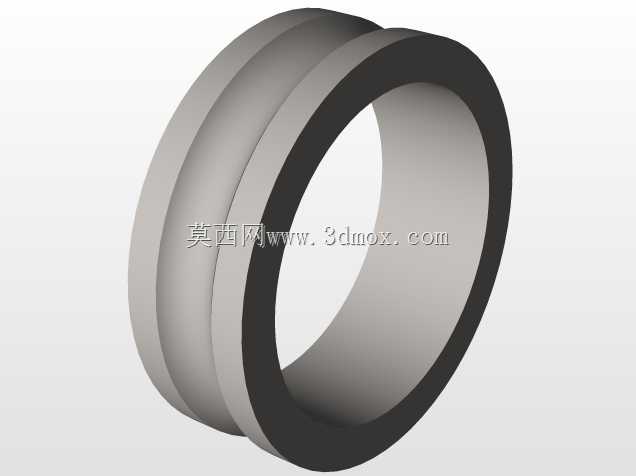

　　从建模实现的角度来看，构建这类轴承的三维模型时，需要先明确内圈、外圈、滚动体、保持架四个核心部件的尺寸链关系：先根据内径、外径尺寸确定内圈的内径、外圈的外径基准，再匹配对应尺寸系列的内圈外径、外圈内径，也就是滚道的底径尺寸，再根据轴承的额定载荷需求匹配对应直径的滚动体，确定滚动体的数量与节圆直径，之后再设计保持架的兜孔结构，保证兜孔与滚动体之间留有合理的间隙，既可以约束滚动体的位置，又不会阻碍滚动体的自由转动。建模过程中要注意滚道的圆弧曲率与滚动体的匹配关系，还原真实的接触状态，避免出现干涉问题，同时要还原倒角、退刀槽等工艺细节，保证模型可以直接用于后续的装配干涉检查、轴系刚度仿真分析等工程场景，为设备的整体设计提供准确的零部件参考。
