多规格单双排链轮传动组件结构设计

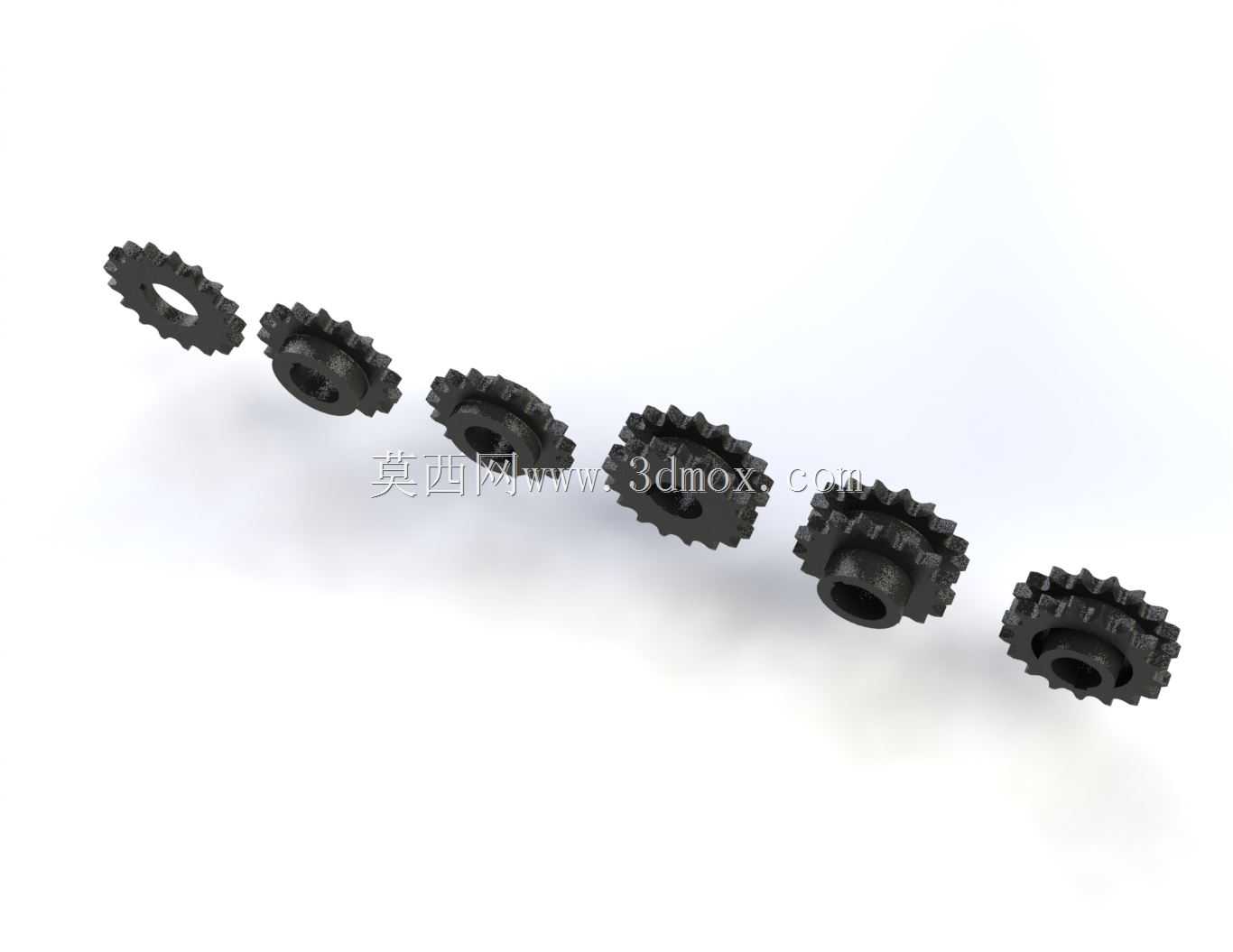

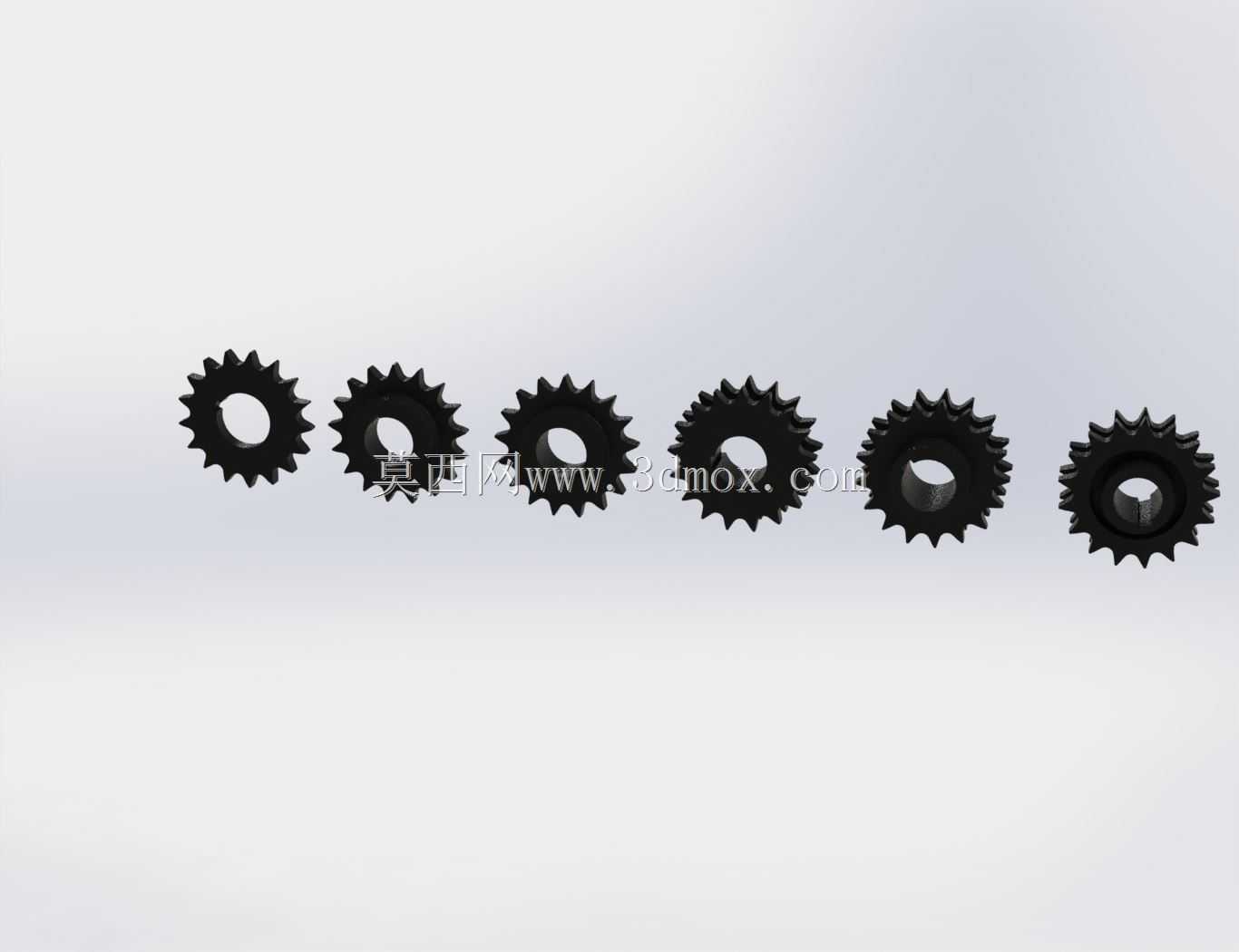

　　链轮作为链传动系统的核心啮合部件，广泛应用于各类需要精准动力传递、长距离输送、低速重载工况的工业场景中，从自动化生产线的物料输送机构、农业机械的动力传输单元，到摩托车、自行车的行走传动系统，再到矿山设备、物流分拣线的输送驱动端，都能见到不同结构链轮的应用。本次设计的链轮组覆盖3种单链轮与3种双链轮型号，针对不同安装空间、载荷需求、轴系匹配场景做了差异化的结构处理，能够满足多数常规链传动场景的选型适配需求。

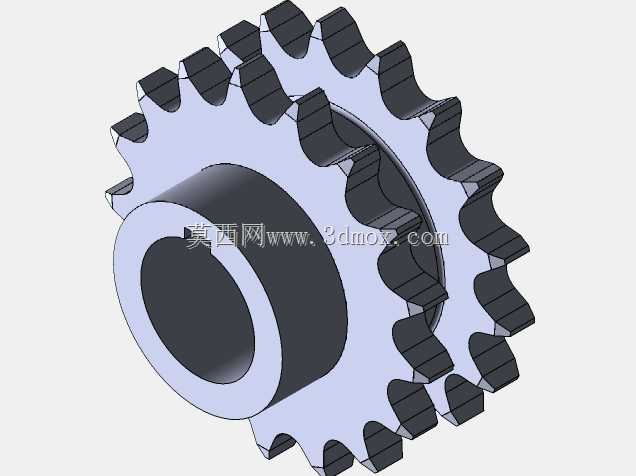

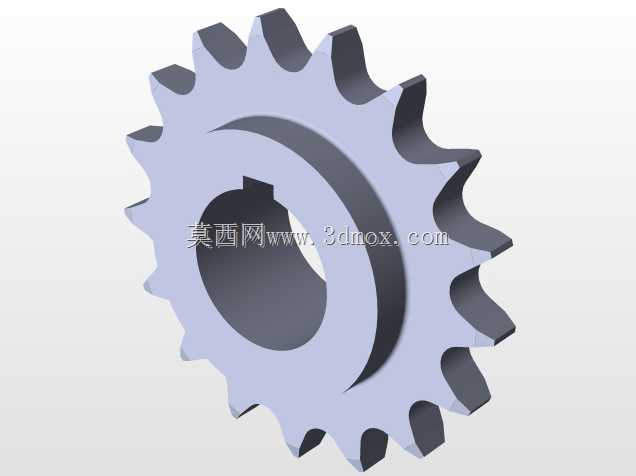

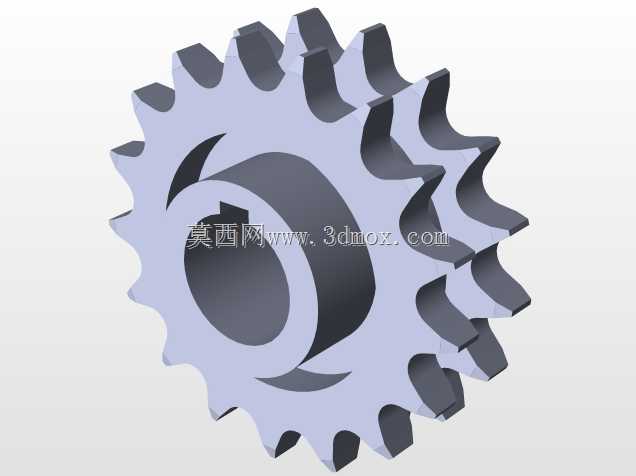

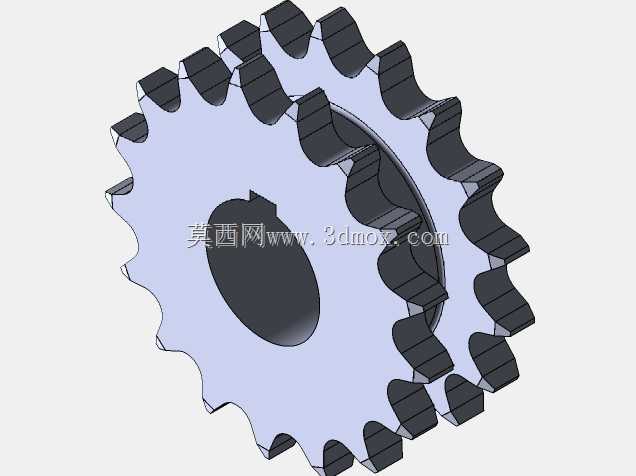

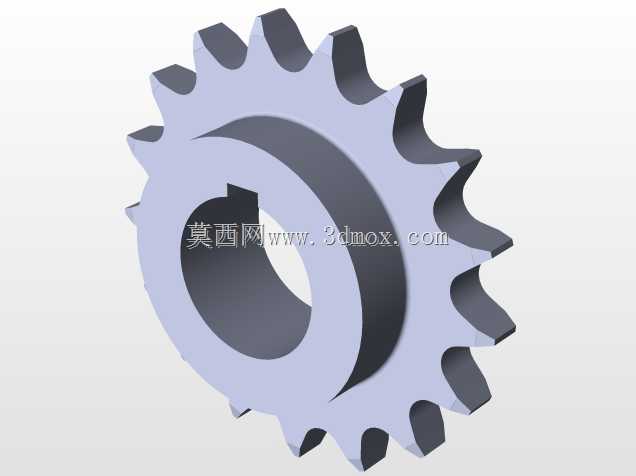

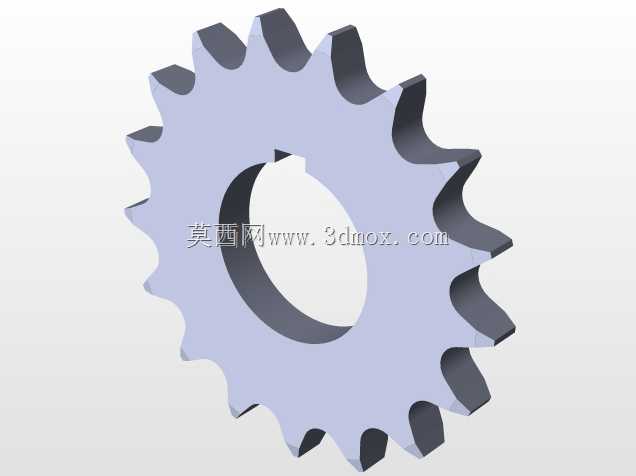

　　从结构设计逻辑来看，不同轮毂形式的划分完全围绕实际安装场景的约束展开：单A型无轮毂结构，主要适配安装空间极度紧凑、链轮两侧均有贴合安装面的场景，比如内嵌在传动箱体壁板之间、配合隔套直接套设在传动轴上，不需要额外的轮毂做轴向定位，整体厚度可以做到最小，适合对传动组件轴向尺寸有严格限制的紧凑设备内部；单B型单侧轮毂结构，是工业场景中应用最广泛的形式，单侧突出的轮毂既可以增加链轮与传动轴的配合接触长度，提升扭矩传递的稳定性，避免链轮在轴上发生晃动偏转，又仅在单侧占用轴向空间，适合安装在轴端、或者一侧有其他传动件排布的轴段，安装时可以从轴端直接套入，靠轮毂端面与轴肩贴合完成轴向定位，装配便捷性更高；单C型双侧轮毂结构，主要适配重载、冲击载荷较大的传动场景，双侧突出的轮毂能够大幅提升链轮与轴的配合长度，让键连接的受力分布更均匀，同时双侧对称的结构可以让链轮在高速运转时保持更好的动平衡，减少径向跳动带来的链条磨损、传动噪音问题，适合用在大功率电机驱动端、重型输送线的主驱动轴位置；双B型、双C型的双排链轮结构，则是为了匹配双排链条的传动需求，相比单排链轮能够传递更大的扭矩，抗冲击能力更强，适合重载输送、大功率传动的场景，其中双B型单侧轮毂的双排链轮适合轴端安装，双C型双侧轮毂的双排链轮则适合轴中位置安装，双侧轮毂的支撑可以让双排链条的受力更均匀，避免偏载导致的链条单侧快速磨损。

　　在外形尺寸与安装边界的设计上，所有型号的链轮齿形均采用标准三圆弧一直线齿廓，能够保证与对应节距滚子链的顺畅啮合，减少啮合过程中的冲击与多边形效应带来的传动波动，齿部的参数匹配常规标准链条，不需要定制特殊规格链条即可直接适配，降低了后期的维护替换成本。不同型号的链轮内孔直径、键槽尺寸均按照对应传递扭矩的常规轴系设计标准做了系列化排布，选型时只需要匹配对应轴径、链条节距、排数即可直接选用，不需要二次修改核心安装尺寸。无轮毂的A型链轮厚度与链板宽度适配，安装时需要配合轴用挡圈或者锁紧螺母完成轴向固定；带轮毂的B、C型链轮，轮毂外径根据内孔尺寸做了合理匹配，既保证了足够的结构强度，又不会因为轮毂过大与周边的机架、其他传动件发生干涉，轮毂的长度根据链轮排数、载荷等级做了区分，单排链轮的轮毂长度满足最小配合长度要求，双排链轮的轮毂长度适当加长，保证双排链条工作时链轮不会发生轴向窜动。

　　从实际使用的角度出发，这类系列化链轮的设计能够大幅减少设计人员的重复建模工作量，在做输送线、传动系统设计时，可以直接根据载荷、安装空间、轴系排布选择对应型号的链轮，不需要从零开始绘制齿形、校核轮毂结构。不同结构的链轮覆盖了从轻型输送到重载传动的多数场景，无轮毂结构适合轻载、紧凑空间，单侧轮毂适合常规通用场景，双侧轮毂适合重载、高速场景，单双排的区分则对应不同的扭矩传递需求，设计时已经考虑了安装过程中的干涉问题，轮毂的外径、突出长度均做了优化，不会出现安装时与轴承座、轴上其他零件碰撞的问题。齿形部分的建模严格遵循啮合标准，能够保证装配后链条与链轮的啮合顺畅，不会出现卡链、跳齿的问题，齿根的圆弧过渡也做了处理，减少应力集中，提升链轮的使用寿命，在交变载荷下也不容易出现齿根断裂的问题。
