扭曲波瓣结构罗茨鼓风机三维设计

　　在污水处理曝气、粉体气力输送、水产养殖增氧、工业炉窑送风这类对风压稳定性要求较高的工况里，罗茨鼓风机一直是核心的容积式送风设备，不同于离心风机随管路阻力变化风量波动大的特性，这类定容式设备只要转速稳定，输出风量几乎不受背压波动影响，这也是它在工业流体输送场景里不可替代的核心原因。这次呈现的扭曲波瓣结构罗茨风机，和传统直叶罗茨风机相比，在气流脉动控制上做了针对性的结构优化，传统直叶转子在啮合排气时会瞬间完成腔室容积切换，排气口的气流压力突变会带来明显的气动噪音和管道振动，而扭曲型的波瓣转子在啮合过程中，腔室的容积变化是连续渐进的，能大幅削弱排气瞬间的压力脉冲，降低设备运行时的气动噪音，同时减少管道内的气流冲击载荷，延长配套管路和阀门的使用寿命。

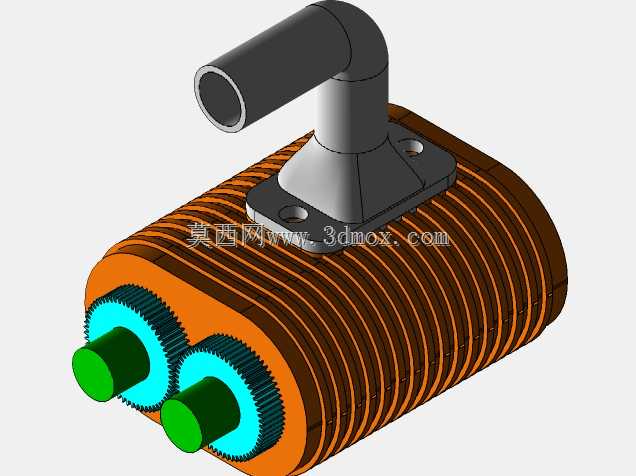

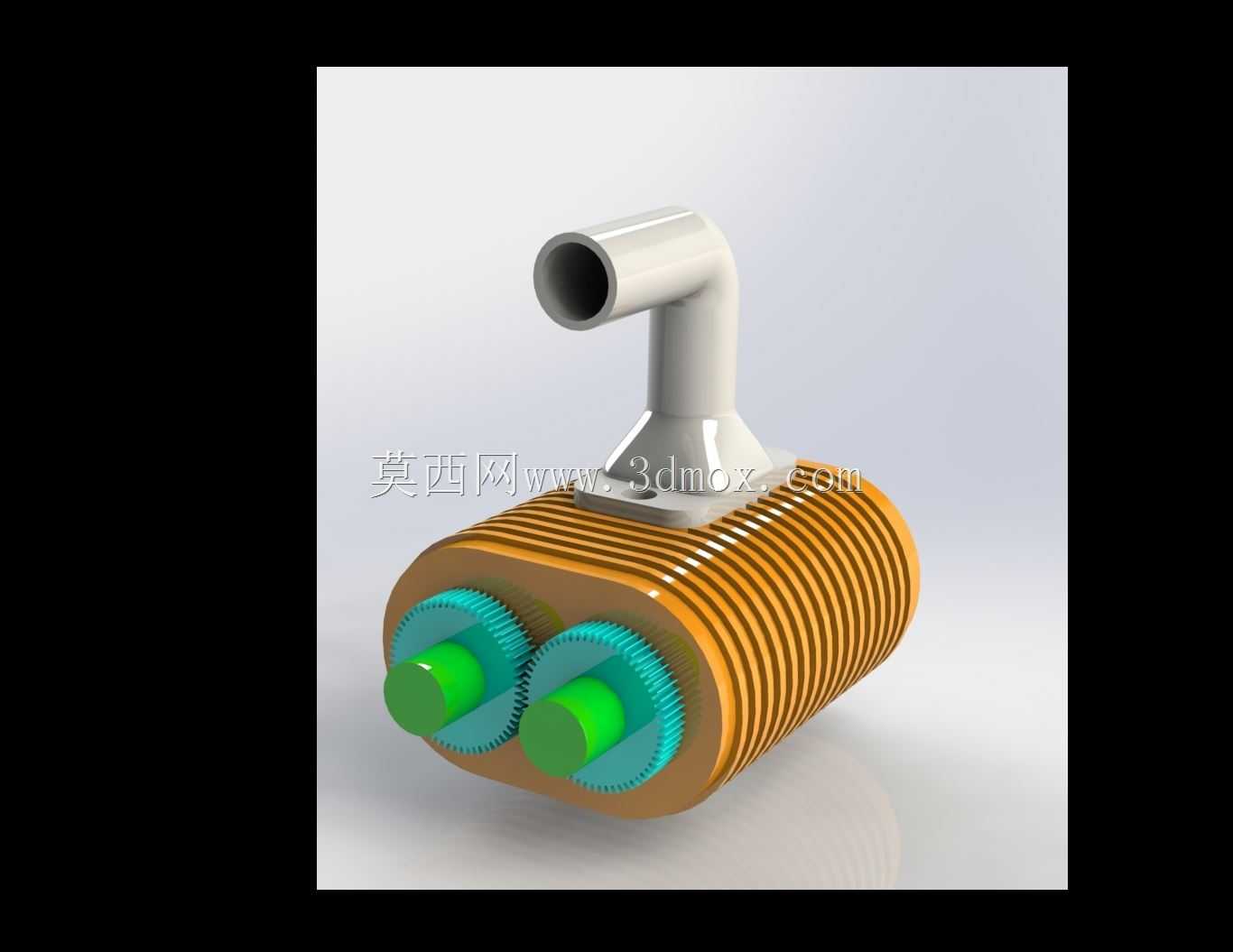

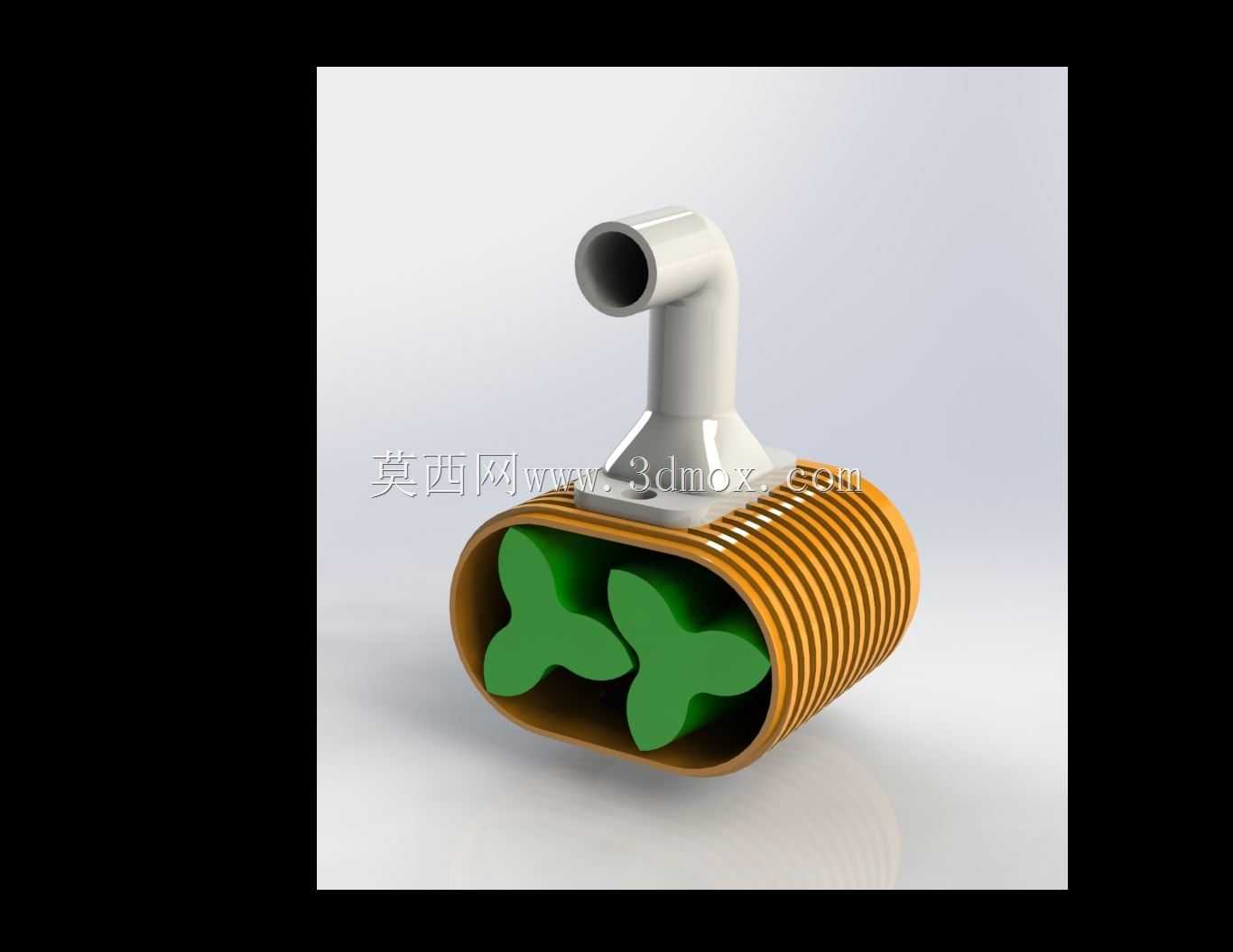

　　从结构设计逻辑来看，整个风机的核心做功部件是一对同步反向啮合的波瓣转子，转子两端通过轴承支撑在壳体的安装腔体内，主动端的转子轴伸用来连接驱动电机，两个转子端部分别安装参数完全一致的同步齿轮，保证转子在高速旋转时始终保持精准的啮合间隙，不会出现碰擦卡滞的问题。壳体外部设计了密集的环形散热鳍片，这是针对风冷型罗茨风机做的散热结构，因为罗茨风机在压缩空气的过程中会产生大量压缩热，热量如果不能及时散出，会导致转子和壳体出现热膨胀差，原本预留的装配间隙会被热胀量吃掉，引发转子擦壳的故障，环形鳍片的结构能大幅增加壳体和空气的接触面积，配合设备运行时转子带动的内部气流扰动，不需要额外加装水冷夹套就能满足中低压工况下的散热需求，降低整机的制造成本和后期维护复杂度。

　　进出风接口的设计上，进风端直接开设在壳体端侧对应转子腔的低压区，出风端采用弯管式接口向上引出，这种接口布局能适配多数厂房内上走管的安装布局，减少现场安装时的弯头配件使用量，降低管路沿程阻力损失。安装边界方面，这类小规格6s型罗茨风机的整机长度控制在320mm以内，壳体最大外径180mm，不含接口的整机高度在210mm左右，底部预留的四个安装脚孔采用标准120mm*160mm的孔距布局，能直接适配市面上多数同功率等级罗茨风机的安装底座，用户在做旧设备替换时不需要重新浇筑基础或者改造安装支架，大幅降低现场改造成本。转子和壳体之间预留的单边装配间隙控制在0.12-0.18mm之间，这个间隙值是经过热膨胀量核算的，在设备最高运行温度达到120℃时，转子的径向热膨胀量不会超过0.1mm，既能保证不会出现擦壳故障，又能把间隙泄漏量控制在最低水平，保证容积效率维持在85%以上。

　　在实际选型匹配时，这类小规格扭曲叶罗茨风机适配1.5-3kW的四级电机，转速在1450r/min时能提供1.2-1.8m³/min的送风量，最高升压能达到49kPa，完全满足小型污水处理站的池底曝气、小型粉体生产线的稀相输送、小型水产养殖塘的增氧送风这类工况需求。设计过程中特意将同步齿轮的安装位置设置在油箱腔内部，齿轮运转时能直接甩溅润滑油进行润滑，不需要额外配置强制润滑系统，日常维护只需要定期更换油箱内的齿轮油即可，维护门槛很低。转子的波瓣型线采用的是渐开线加圆弧修正的复合型线，相比单纯的渐开线型线，啮合时的泄漏三角形面积更小，密封性能更好，同时型线的加工工艺性更好，用普通的数控滚齿机就能完成转子的型面加工，不需要采购专用的成型铣刀，能降低零部件的加工成本。弯管型的出风口和壳体的连接位置做了圆弧过渡处理，避免气流在接口位置出现直角折返形成涡流，降低接口位置的气流阻力损失，同时减少涡流带来的附加气动噪音。端盖和壳体的连接面采用止口定位结构，装配时能直接保证两端轴承孔的同轴度，不需要反复调整找正，能提升装配效率，同时止口位置加装O型密封圈，避免腔体内的压缩空气从结合面泄漏，保证整机的密封性能。
