M10规格螺旋槽丝锥切削刀具结构

　　在金属切削加工的螺纹成型工序里，螺旋槽结构的丝锥是盲孔内螺纹加工的核心刀具，这款M10规格的螺旋丝锥，主要适配普通碳钢、铸铁、常规有色金属等常见机加工材料的内螺纹攻丝作业，在通用机械装配、五金零部件加工、设备维修改造等场景中应用极广。从实际加工的工况需求出发，这款丝锥的排屑槽采用螺旋升角设计，区别于直槽丝锥的排屑方向，螺旋槽能够在攻丝进给过程中，将切削产生的切屑顺着槽体向柄部方向导出，避免切屑在盲孔底部堆积挤压，造成螺纹牙型崩缺、丝锥折断等常见加工故障，这也是螺旋槽丝锥在盲孔加工场景中被优先选用的核心原因。从结构设计来看，这款丝锥的工作段分为切削锥与校准段两部分，切削锥部分磨出符合攻丝进给角度的主偏角，承担主要的切削负荷，

　　将每一圈的切削量合理分配到各个切削齿上，降低单齿的切削抗力，减少攻丝时的扭矩波动；校准段的牙型为完整的螺纹轮廓，主要负责对已经切削出的螺纹牙型进行修光校准，保证螺纹的中径、牙型角符合公差要求，同时在攻丝过程中起到导向作用，避免螺纹出现偏斜、牙型错位等问题。丝锥的柄部采用等直径圆柱结构，适配常规的攻丝夹头、钻床夹头以及加工中心的丝锥刀柄装夹，装夹边界与通用的直柄刀具装夹标准一致，不需要额外定制专用夹具，能够直接在台钻、立式加工中心、摇臂钻床以及手动攻丝绞手上使用，装夹时的夹持长度需要覆盖柄部的防滑段，避免攻丝过程中出现打滑、扭矩传递不足的问题。在实际选型使用时，这款M10规格的丝锥适配公称直径10mm的普通公制螺纹加工，

　　加工前需要预先钻制符合标准的底孔，底孔直径根据加工材料的塑性差异略有调整，塑性材料取稍大的底孔直径，脆性材料取标准底孔直径，避免攻丝时出现挤牙、丝锥卡死的情况。螺旋槽的槽型经过圆弧过渡优化，槽根位置没有应力集中的尖角，能够在承受较大切削扭矩时避免槽根开裂，提升刀具的抗折断性能，同时槽体的表面粗糙度控制在较低水平，减少切屑排出时的摩擦阻力，避免切屑粘附在槽壁上造成排屑不畅。切削齿的后角经过合理刃磨，既保证切削刃的锋利度，又兼顾刃口的强度，避免在加工硬度稍高的材料时出现刃口崩损，延长刀具的单次使用寿命。在设备维修的现场作业场景中，这类丝锥也常被用于修复滑牙、损伤的内螺纹，不需要拆卸大型零部件即可在原位完成螺纹修复作业，

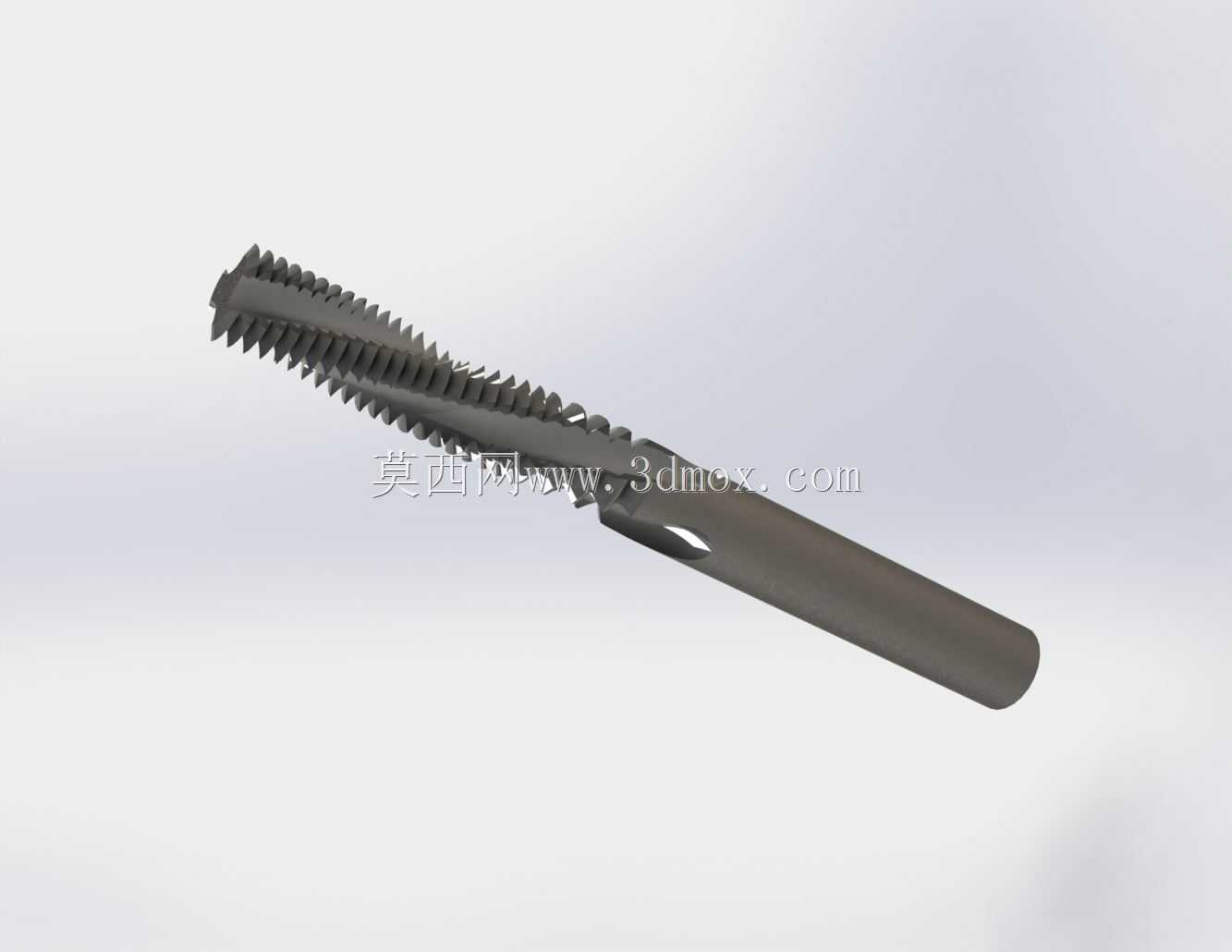

　　相比其他螺纹修复方式效率更高，修复后的螺纹强度也能满足常规装配的需求。从建模的结构还原角度来看，这款丝锥的模型完整还原了螺旋槽的螺旋升角轨迹、切削齿的牙型轮廓、柄部的装夹结构，能够用于机加工工艺的模拟演示、刀具装配干涉检查、加工教学的演示素材，也可以作为工装夹具设计时的刀具避让参考，在设计攻丝工装、多轴加工工位布局时，能够直接调用模型核对刀具的运动行程，避免工装与刀具在加工过程中发生碰撞。
