汽车差速器传动单元结构展示

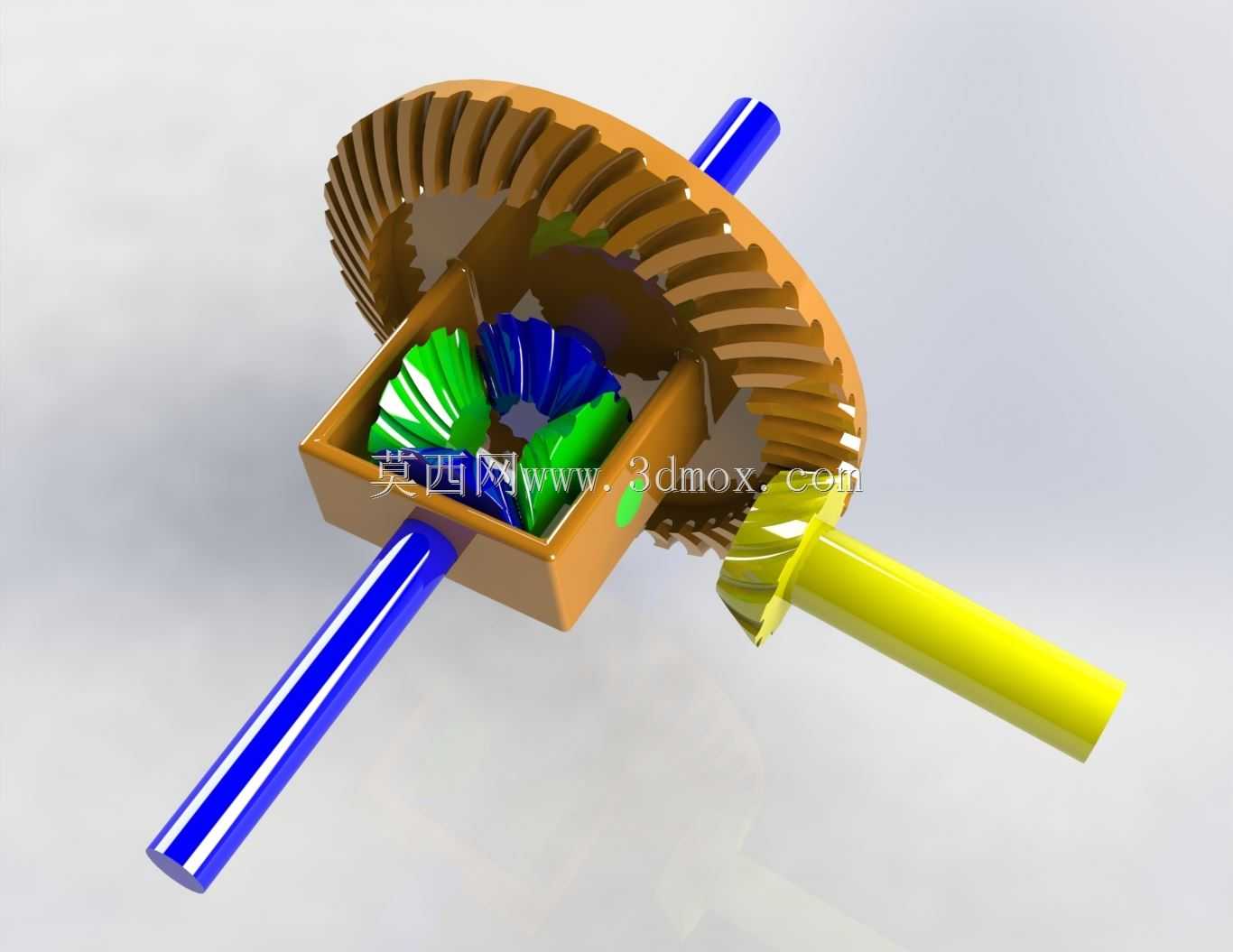

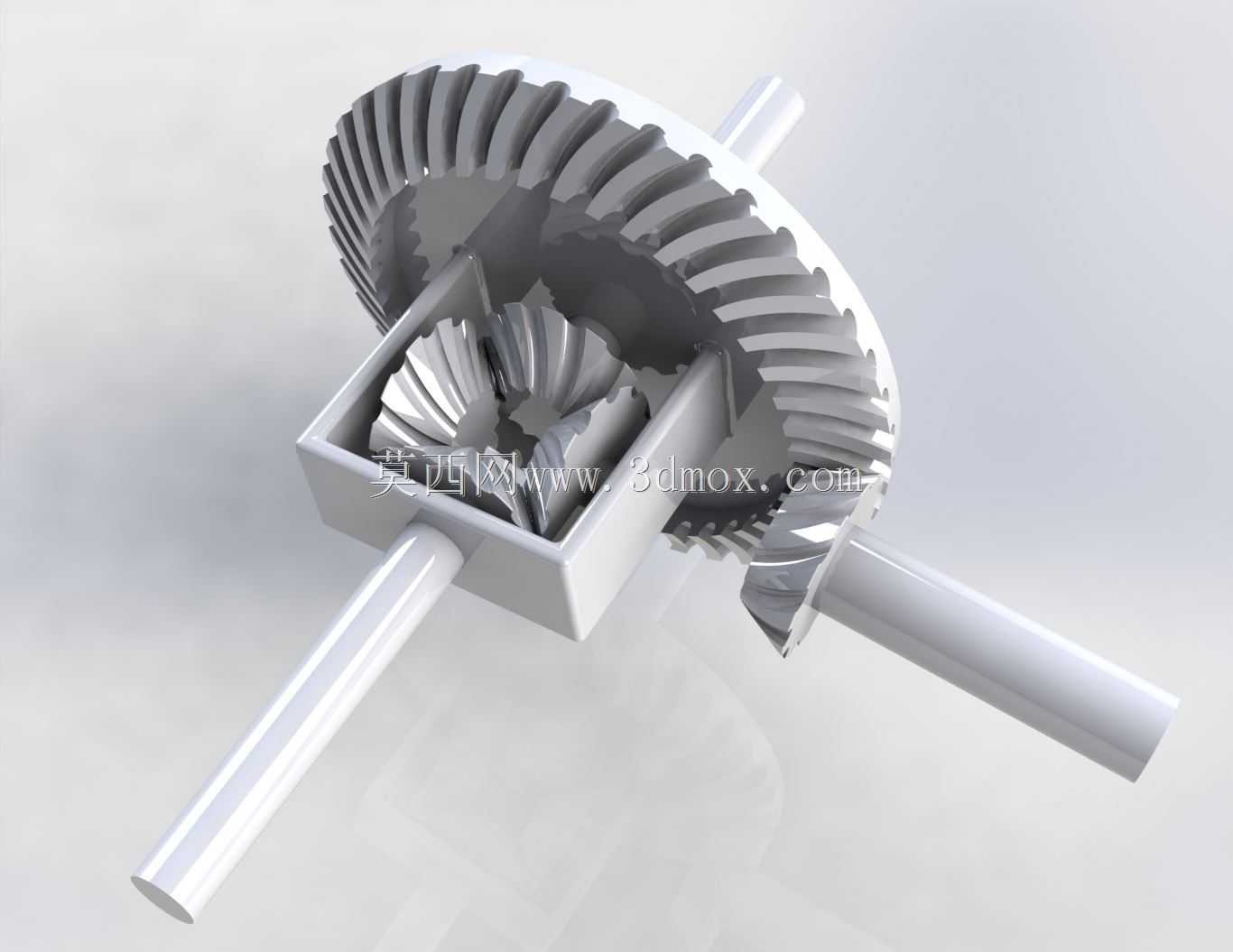

　　在乘用车辆、商用载货车辆的驱动桥结构中，差速器是保障车辆转向、非平整路面行驶时两侧驱动轮可实现不同转速滚动的核心部件，避免轮胎硬拖滑磨带来的异常损耗与行驶稳定性下降问题。这套差速器单元的建模完全参照量产车驱动桥的实际结构逻辑搭建，核心包含盆角齿主减速从动轮、十字行星齿轮轴、四个对称布置的行星锥齿轮、两个与半轴连接的半轴锥齿轮，以及承载整套齿轮组的差速器壳体结构。

　　从实际装车场景来看，这套差速器单元适配横置或纵置后驱、四驱车型的前/后驱动桥，主减速盆齿与变速箱输出端的主动锥齿轮啮合，完成动力输入的第一级减速增扭，动力传递到差速器壳体后，通过十字轴带动行星齿轮公转，当两侧车轮存在转速差时，行星齿轮绕十字轴产生自转，自动分配两侧半轴的输出转速，匹配车辆转弯时内侧车轮行程短、外侧车轮行程长的实际运动需求，哪怕是在坑洼、碎石等附着条件不均的路面行驶，这套结构也能保证两侧驱动轮不会出现单轮打滑空转、动力完全流失的问题，保障行驶驱动力的稳定输出。

　　设计层面上，整套齿轮的啮合参数完全参照格里森锥齿轮的设计规范设定，行星齿轮与半轴齿轮的啮合间隙、齿面接触印痕位置都做了符合工程实际的结构还原，差速器壳体的壁厚、加强筋布置也参考了量产铸钢差速器壳的结构，既保证壳体能够承受大扭矩输入下的结构载荷，也预留了行星齿轮轴的安装定位孔、半轴齿轮的支撑轴肩位置，两侧伸出的半轴轴段完全按照实车半轴的连接尺寸做了简化建模，能够直观展示半轴与差速器内部半轴齿轮的花键连接关系，盆齿的安装法兰面螺栓孔位置也做了等比例还原，可直接用于驱动桥整体装配的干涉检查参考。

　　安装边界方面，这套差速器单元的整体径向尺寸以盆齿的齿顶圆为最大边界，轴向尺寸以差速器壳两侧的轴承安装位为限，建模时特意保留了主减速主动齿轮轴的伸出段，能够直观展示主减速齿轮副的啮合夹角，差速器壳两侧的半轴伸出段长度参考了实车半轴从差速器到轮毂轴承的常规布置距离，在做驱动桥整体布置校核时，可直接参考这套模型的外轮廓尺寸预留桥壳内部的安装空间，行星齿轮与差速器壳内壁的间隙、十字轴的轴向定位结构都做了1:1的结构还原，没有做过度的简化省略，能够直接用于差速器工作原理的演示、传动结构的教学展示，也可作为整车传动系统建模的基础子装配体使用，调整齿轮模数、齿比参数后即可适配不同吨位、不同动力参数的车型驱动桥设计需求。

　　日常做传动结构设计时，很多新手容易忽略差速器内部行星齿轮的润滑通道设计，这套模型的差速器壳上也还原了对应位置的润滑油过孔结构，能够直观展示齿轮运转时，桥壳内的齿轮油如何通过壳体上的油孔进入齿轮啮合面，带走啮合产生的热量与磨屑，保证齿轮副的长期运转可靠性，齿轮的齿形参数也做了符合工程实际的设定，没有出现齿形错位、啮合干涉的问题，每一组锥齿轮的啮合面都处于正确的接触位置，可直接用于运动仿真的动画制作，直观展示差速器在平路直行、转向行驶、单侧车轮打滑三种工况下的动力传递路径与齿轮运转状态。
