一体化快装式塑料铰链结构设计方案

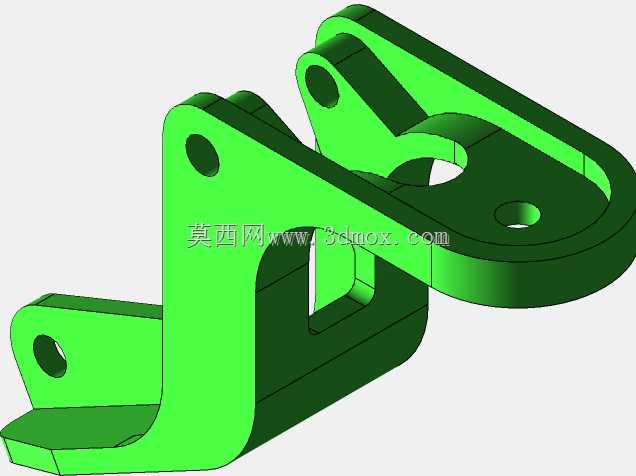

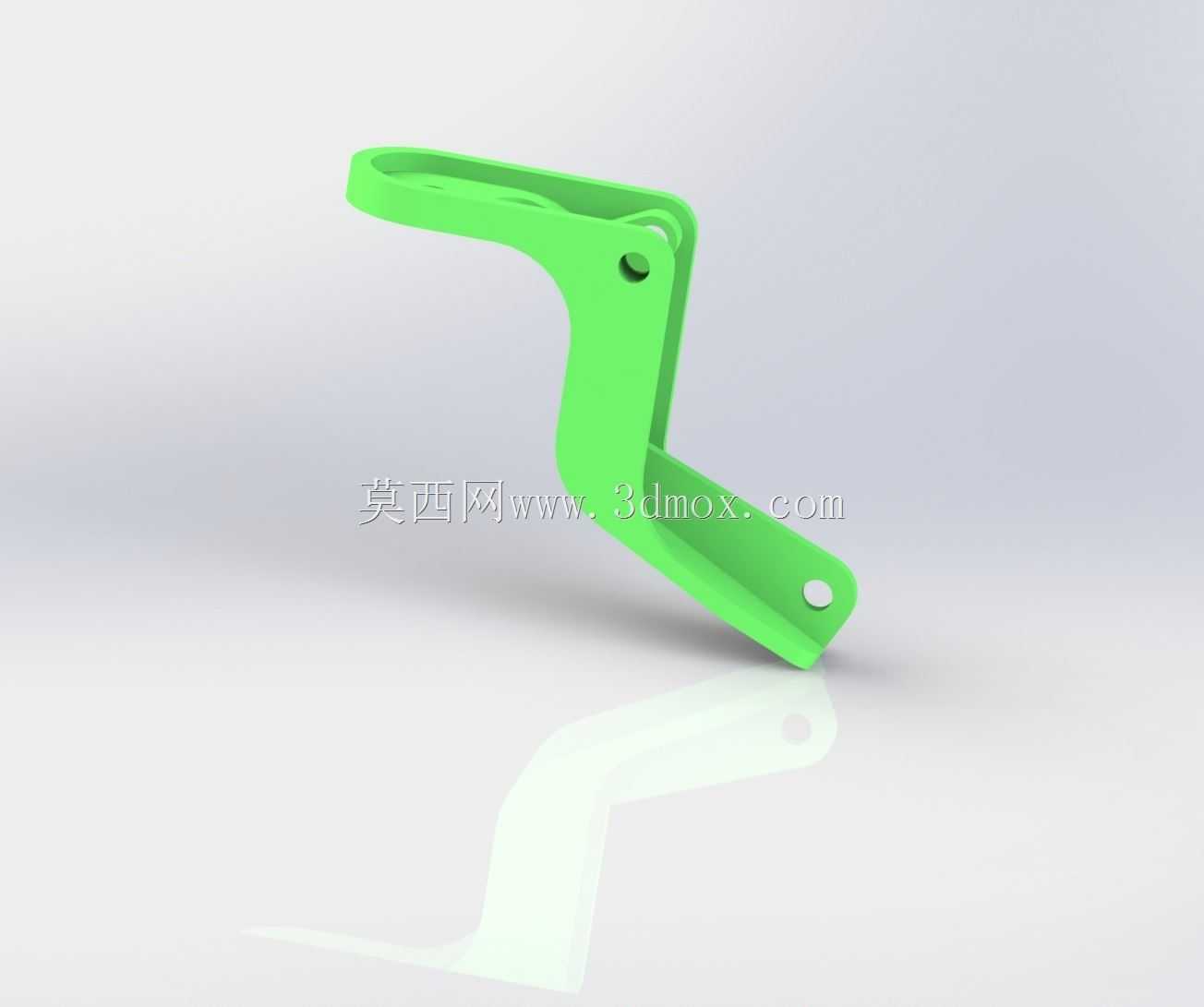

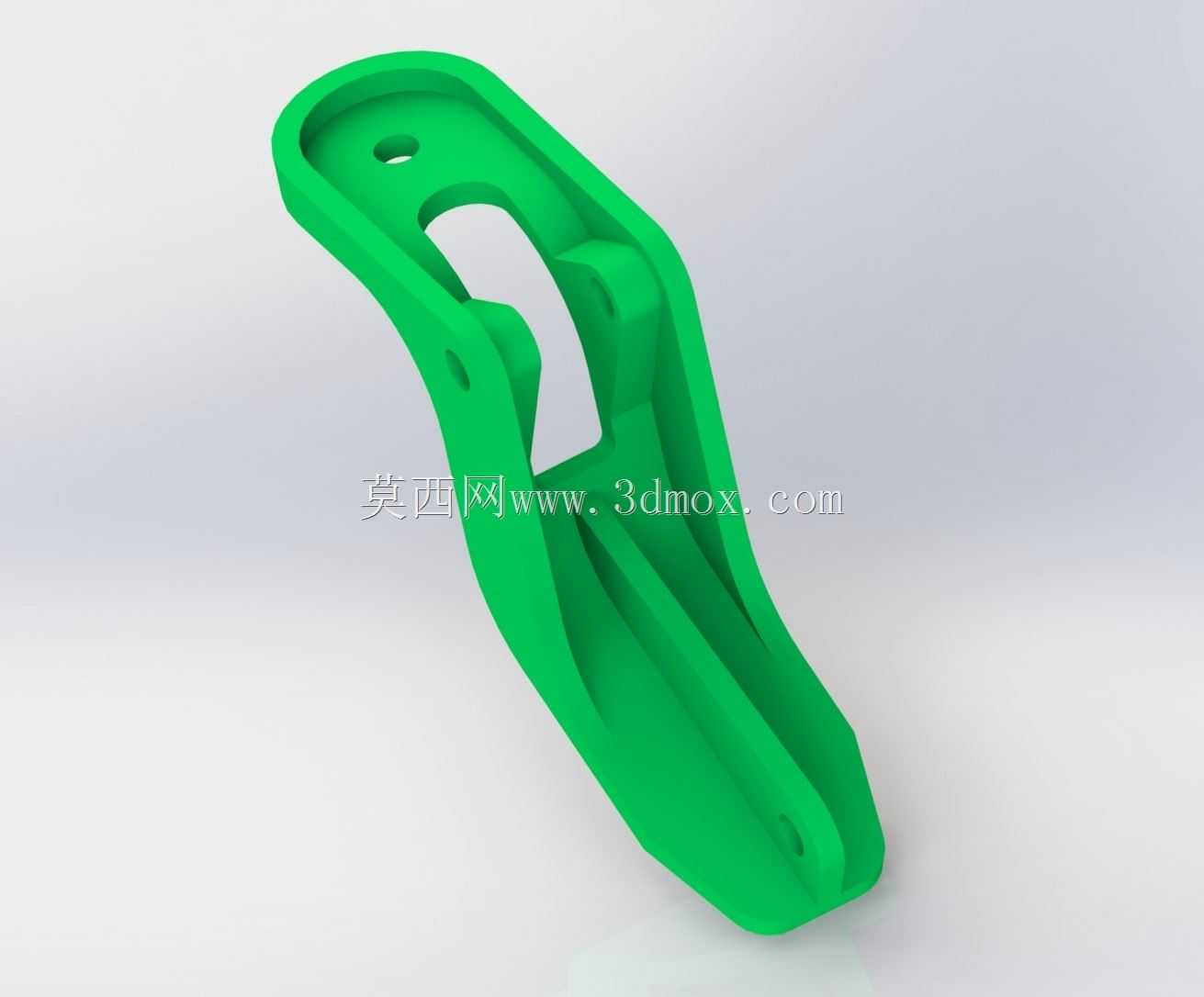

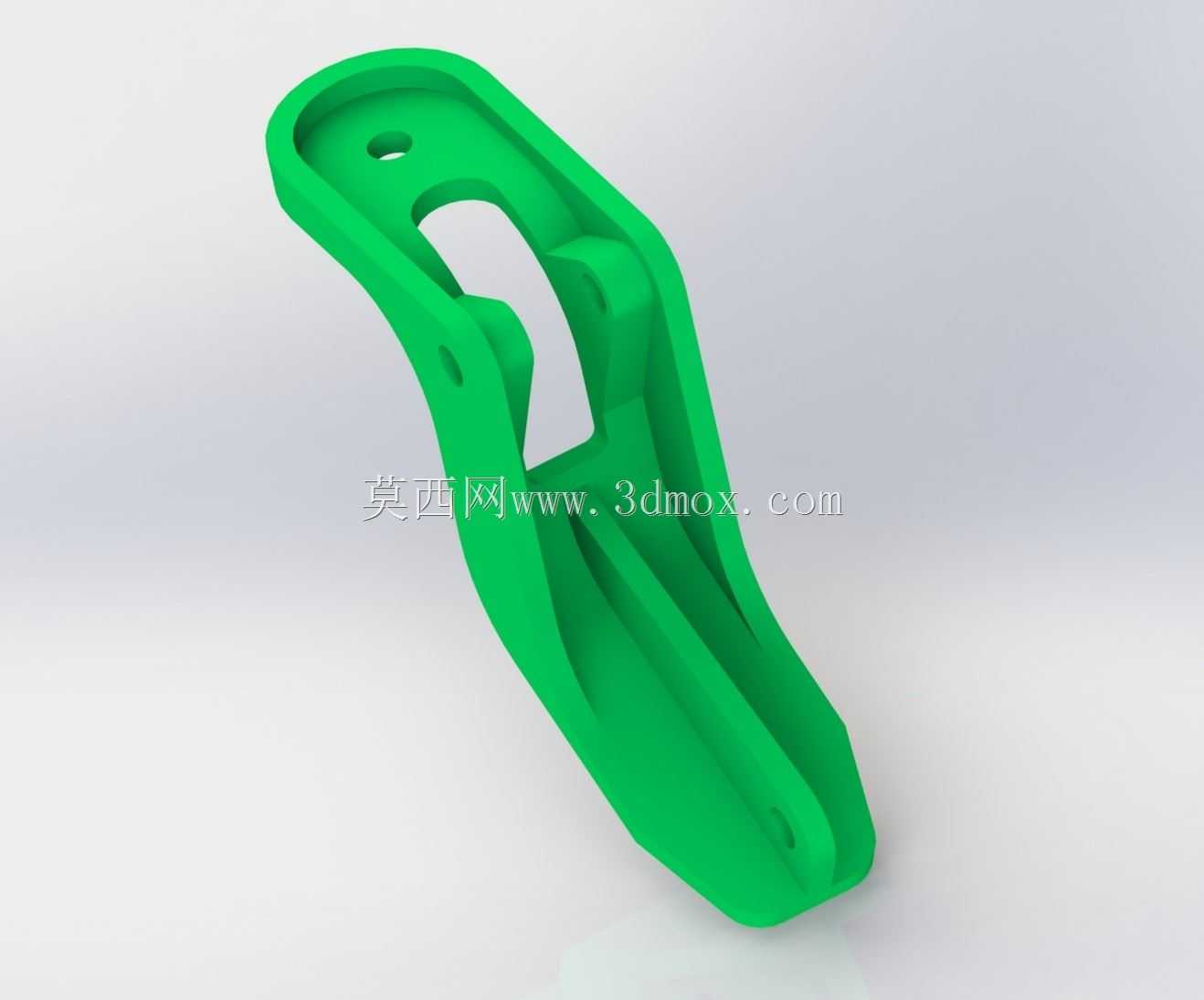

　　日常做消费类电子、小型通讯外设的结构设计时，这类一体化塑料铰链的出镜率其实非常高，很多人觉得铰链是金属五金件的专属，其实在对重量、装配效率、绝缘性能有要求的场景里，玻纤增强PA或者PP材质的一体注塑铰链，反而能把综合成本压到金属冲压合页的三分之一以下，还能省掉后续的铆接、表面处理工序。这次建模的这款铰链，没有采用传统的销轴分体结构，而是把铰接转动的配合位直接做在了本体的两个支臂上，安装端的固定孔位做了沉台设计，装配时螺丝头可以完全埋入零件表面，不会突出干涉相邻部件的运动轨迹。

　　从实际使用场景来看，这类铰链常被用在小型通讯终端的翻盖结构、便携检测设备的电池仓盖、户外手持设备的防护盖板位置，这些场景的共同特点是开合角度不需要超过120度，单次开合的载荷不大，但对开合的阻尼一致性、反复折叠后的疲劳寿命有明确要求，同时因为设备本身要做轻量化设计，不能用重量过大的金属合页，还要避免金属件带来的信号屏蔽问题，这时候一体注塑的铰链结构就成了最优选择。设计的时候特意把转动配合的接触面做了微凸的筋位，而不是整面贴合，这样可以减少注塑件的收缩变形对转动顺畅度的影响，也能降低开合过程中的摩擦阻力，不需要额外添加润滑脂就能保证上万次开合不卡滞。

　　安装边界上，这款铰链的固定端做了两个不同孔径的安装孔，一个是圆孔用于主定位，另一个是长圆孔用于补偿装配时的位置公差，现场装配的时候不需要把两个安装孔的位置精度打到±0.1mm以内，长圆孔可以提供±0.8mm的调整余量，对生产线的装配容错度非常友好。转动端的支臂做了渐变的壁厚设计，靠近铰接转轴的位置壁厚加厚到3.2mm，保证转动时的结构强度不会出现根部断裂，远离转轴的末端壁厚逐渐减薄到1.8mm，既可以减少材料用量降低单件成本，也能避免壁厚不均导致的注塑缩痕，零件表面不会出现明显的缩水凹坑，不需要后续的打磨喷涂工序就能直接作为外观件使用。

　　很多新手做这类铰链设计的时候，容易把转轴的配合间隙做的过小，觉得间隙越小转动精度越高，实际上塑料件在不同温湿度环境下会有一定的尺寸膨胀，尤其是在户外高温环境下使用的设备，过小的配合间隙会导致转轴位置胀死，盖板完全无法开合，这次设计的时候特意把转轴的径向配合间隙留了0.15mm，轴向间隙留了0.2mm，经过高低温循环测试，在-20℃到60℃的环境区间内，开合扭矩的波动范围不会超过初始值的20%，完全满足户外通讯设备的使用要求。另外在铰链的内侧还做了一条纵向的加强筋，沿着支臂的长度方向布置，这条筋位不参与外观面的构成，但是可以大幅提升支臂的抗侧向弯折能力，当设备意外跌落的时候，铰链位置不会因为侧向冲击力出现断裂，整个翻盖结构还能保持正常的开合功能。

　　从结构建模的逻辑来说，这款铰链的所有倒角都做了差异化处理，受力位置的倒角做了R1.2的圆角过渡，避免应力集中导致的开裂，非受力位置的倒角做了R0.5的工艺圆角，只是为了去除注塑后的飞边毛刺，不会额外增加模具的加工复杂度。整个零件没有倒扣结构，注塑生产的时候只需要最简单的两板模就能生产，不需要做抽芯、斜顶结构，模具成本可以控制在非常低的水平，适合大批量的量产使用。和传统的金属销轴铰链相比，这款一体结构的铰链在装配的时候不需要额外组装销轴、弹簧这些小零件，直接把两个安装面用螺丝固定在设备本体和盖板上就能完成装配，单工位的装配时间可以缩短8秒左右，对于年产几十万套的消费类通讯产品来说，累计节省的人工成本非常可观。
