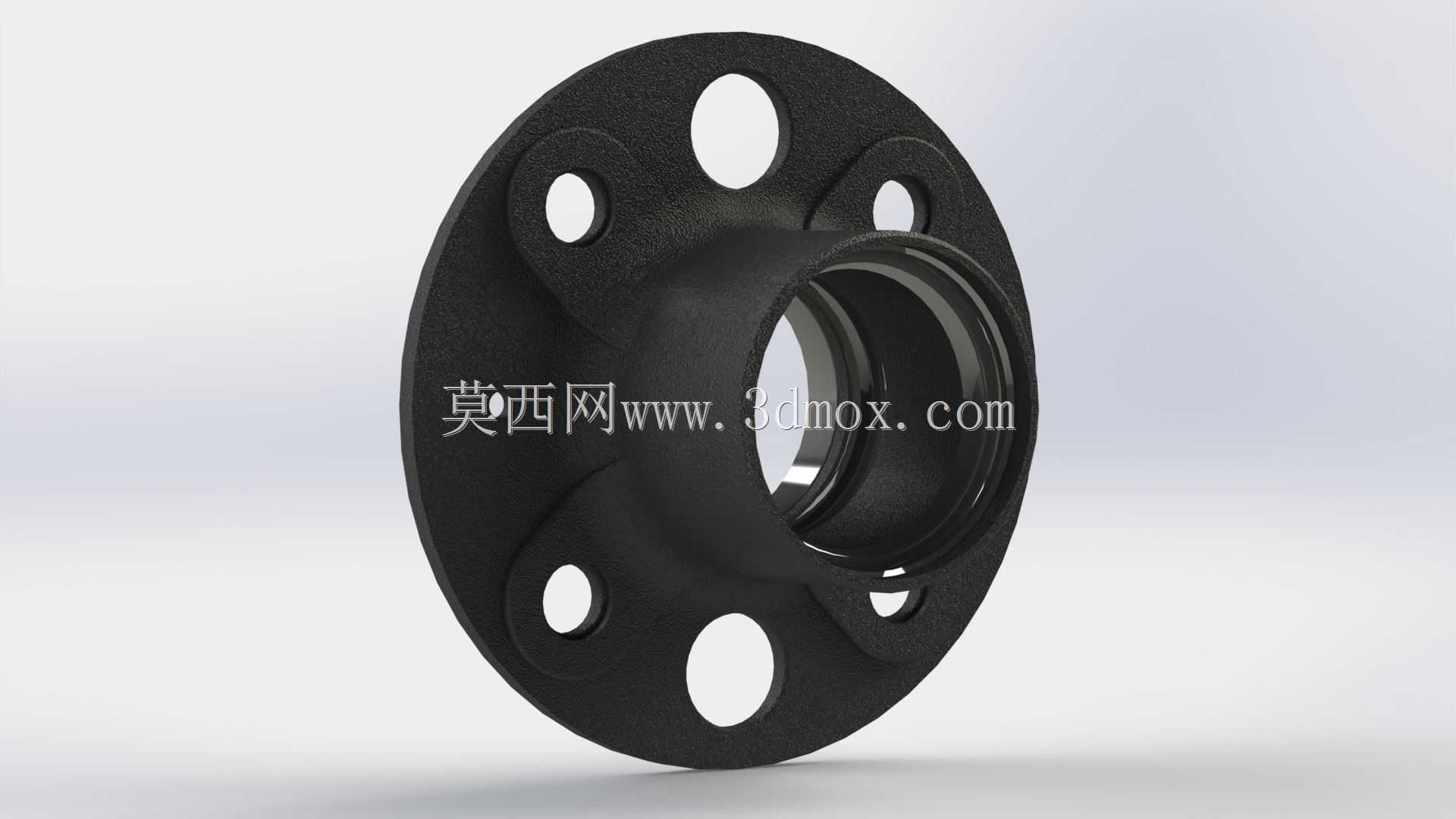

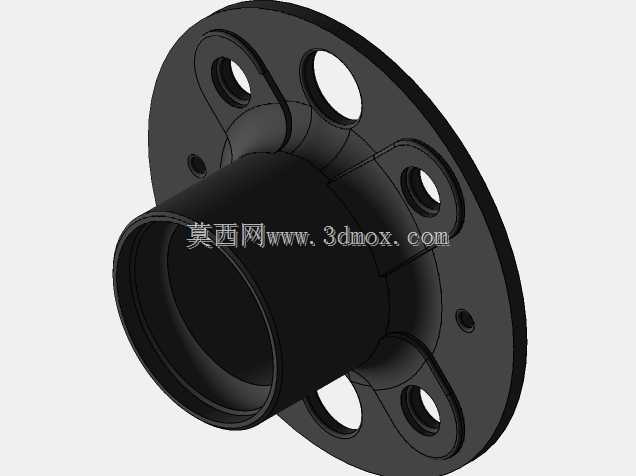

汽车动力传递轮毂法兰结构设计

　　在乘用车与轻型商用车的底盘轮端系统中，这类带轴颈的轮毂法兰是连接半轴、轮辋与转向节的核心承载部件，日常行驶过程中需要同时传递驱动扭矩、承受整车垂直载荷以及转弯时的侧向冲击力，其结构合理性直接决定轮端的运转可靠性与行驶安全性。从实际装车场景来看，该部件多用于前置前驱车型的前轮轮端，也可适配部分四驱车型的后轮轮端，安装时法兰端面通过均布的螺栓孔与轮辋、制动盘紧固连接，内侧轴颈部分穿入转向节的安装腔，内部预留的轴承安装位用来压装平面推力轴承与圆锥滚子轴承，其中平面轴承主要承担轴向的冲击载荷，抵消车辆加减速、过起伏路面时产生的轴向窜动，圆锥滚子轴承则承担径向载荷与部分侧向载荷，保障轮毂转动时的同轴度，避免高速行驶时出现轮端抖动的问题。

　　设计这类轮毂结构时，首先要明确安装边界的尺寸约束：法兰盘的外径需要匹配对应车型的制动盘安装孔位分布，通常五孔或六孔的螺栓孔分布圆直径要严格符合轮辋的PCD参数，避免出现轮辋无法装配的问题；法兰盘的厚度需要结合螺栓的啮合长度计算，既要保证螺栓拧紧后有足够的螺纹啮合深度，又要避免厚度过大导致轮距偏移超出整车设计公差。内侧轴颈的外径尺寸需要与所选圆锥轴承的内圈过盈量匹配，过盈量过小会导致轴承内圈与轴颈相对滑动磨损，过盈量过大则会导致轴承压装时内圈胀大，预紧力超出设计范围引发轴承早期烧蚀。轴颈的长度需要结合转向节的腔体深度、两个轴承的宽度、油封的安装厚度综合计算，保证轴承压装到位后，锁紧螺母能以规定扭矩锁紧，同时预留出合理的油封安装空间，

　　避免外界泥水、粉尘进入轴承腔导致润滑脂失效。从结构细节来看，法兰盘上的螺栓孔采用沉孔设计，既可以让螺栓头完全沉入法兰端面，避免螺栓头突出干涉制动盘的贴合面，又能在一定程度上降低法兰盘的整体重量，符合底盘轻量化的设计趋势；轴颈与法兰盘的过渡位置采用大圆角过渡，避免应力集中，因为车辆在过坑洼路面时，该过渡位置会承受较大的交变弯曲应力，直角过渡很容易在长期交变载荷下出现疲劳裂纹，甚至引发法兰断裂的严重故障。轴颈的内孔设计为阶梯孔结构，既可以给半轴花键的插入留出空间，又能减少不必要的材料去除量，降低零件的整体转动惯量，提升车辆的加速响应性。实际建模过程中，需要重点关注各个配合面的形位公差标注：

　　法兰的安装端面相对于轴颈轴线的端面跳动需要控制在0.05mm以内，否则会导致制动盘安装后出现端面跳动超差，引发制动抖动的问题；轴颈各个轴承安装位的圆柱度需要控制在0.008mm以内，保证轴承压装后内圈的受力均匀，避免出现局部载荷过大导致的轴承点蚀。另外，法兰盘上靠近外缘的位置会预留动平衡去重的工艺空间，在零件完成机加工后，可以通过在该位置去除少量材料来调整整个轮端旋转组件的动平衡量，避免高速行驶时车轮出现抖动。这类轮毂结构在设计时还需要考虑散热需求，法兰盘上相邻螺栓孔之间的镂空结构除了减重之外，还能在车辆行驶时引导气流穿过，带走制动盘与轴承工作时产生的热量，避免轴承长期处于高温工况下润滑脂变质，延长轮端部件的维护周期。需要注意的是，不同载荷等级的车型对轮毂的材质要求也有区别，家用乘用车多采用球墨铸铁铸造后机加工的工艺，在保证强度的同时控制成本，而高性能车型则会采用锻造铝合金材质，进一步降低簧下质量，提升悬挂的响应速度。在进行三维建模时，需要提前预留出各个密封件的安装槽位，轴颈外侧的油封安装槽的深度与宽度需要严格匹配所选油封的尺寸，保证油封压装后唇口能与轴颈表面紧密贴合，同时不会因为过盈量过大导致油封唇口过早磨损。
