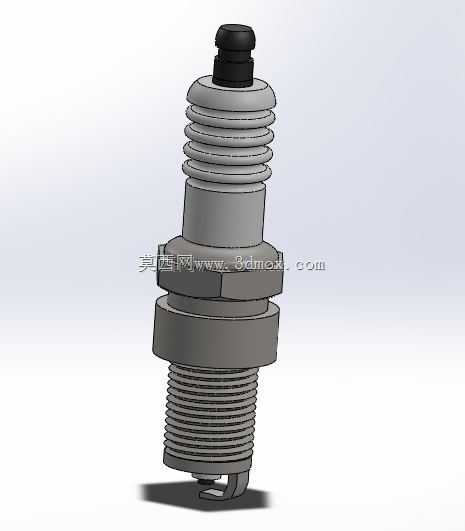

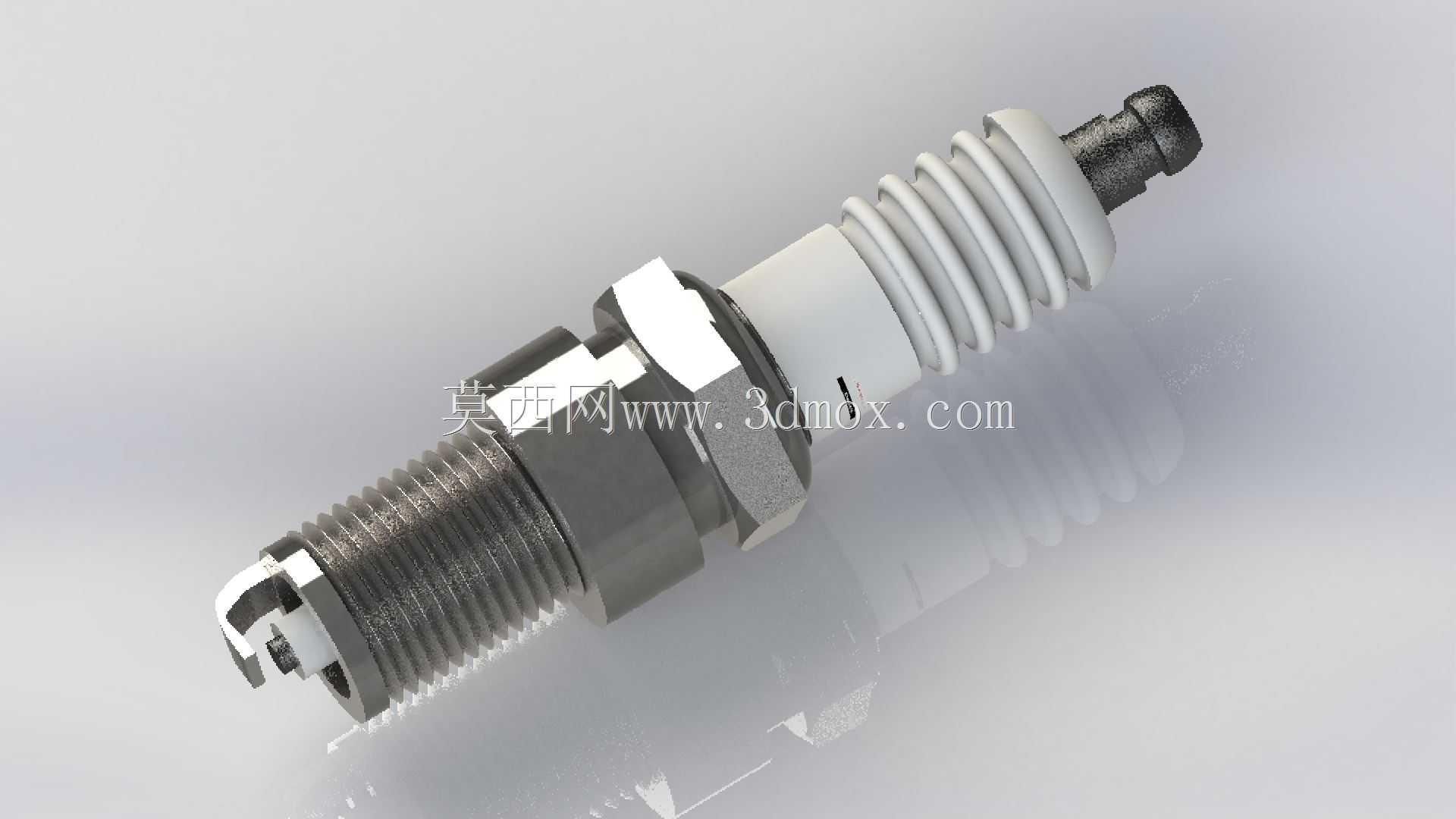

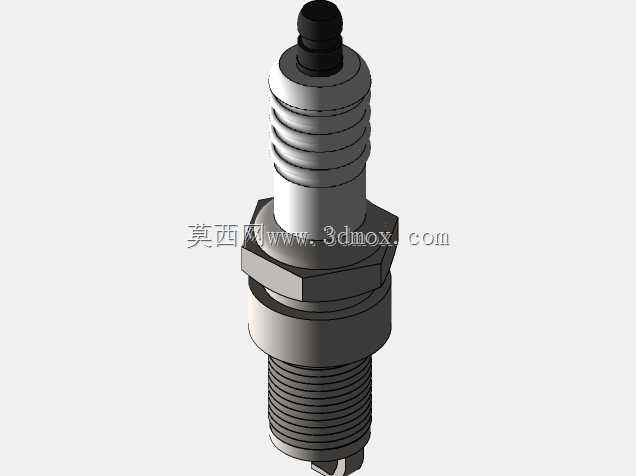

一体式车用点火火花塞结构三维数模

　　这款一体式结构的火花塞，核心应用场景覆盖往复式内燃机的点火系统，不管是小排量乘用车汽油机、通用小型汽油机，还是部分燃气发电机组的点火工位，都能适配对应的安装需求。和传统拆分式组件火花塞不同，这个数模还原的是整体成型的结构设计，没有分体装配的拼接缝隙，从结构根源上降低了组件松动、密封失效的故障概率。

　　从实际功能来看，它的核心作用是将点火线圈输送的高压脉冲电流导入燃烧室，通过电极间隙击穿空气产生电火花，点燃气缸内的油气混合气，是内燃机做功冲程顺利触发的核心执行零件。设计过程中首先考虑的是高温工况下的结构可靠性：陶瓷绝缘段采用多道褶皱式的伞棱结构，既增加了表面爬电距离，避免高压电沿陶瓷表面漏电，又能在壳体拧入气缸盖后，预留足够的散热延展空间，避免陶瓷段因热应力集中出现开裂。

　　金属壳体部分的螺纹段严格遵循公制火花塞安装螺纹标准，螺纹公称直径、螺距都适配主流乘用车气缸盖的火花塞安装孔，拧入深度经过尺寸校核，确保电极端面刚好处于燃烧室设计的点火位置，不会因为伸入过长碰撞活塞顶面，也不会因为伸入过短导致点火能量不足、混合气燃烧不充分。壳体中部的六角拧动面尺寸匹配标准火花塞套筒，现场维修更换时不需要定制专用工具，和通用维保工装的适配性良好。

　　末端的接线端子采用卡扣式结构，和高压点火线的接头能够实现过盈卡接，车辆行驶过程中的振动不会导致接线松脱，避免出现缺缸断火的问题。中心电极与侧电极的间隙按照常规汽油机点火需求设定，既保证高压电能够顺利击穿间隙产生电弧，又不会因为间隙过大增加点火线圈的负载。整个零件没有额外的分体拼接结构，陶瓷体与金属壳体之间采用高温辊压封装工艺实现密封，数模里还原了封装位置的过渡圆角，没有多余的拼接特征，和实际量产的一体式火花塞的成型工艺完全匹配。

　　做结构校核的时候可以直接调用这个数模模拟气缸盖内的装配干涉：把数模导入发动机整机装配体，匹配安装孔的同轴度、密封垫圈的压缩量，就能验证不同压缩比发动机下的电极伸入位置是否合理，也能模拟冷启动、全负荷工况下的周边零件热膨胀间隙，避免排气侧高温区域的零件和火花塞陶瓷段发生剐蹭。对于做点火系统匹配的工程师来说，这个数模的外形尺寸完全贴合量产零件的实际边界，不需要重新测绘就能直接用于整机布局设计，能节省大量的逆向测绘时间。另外这个一体式结构的密封性能比分体组件更好，在高增压的汽油机工况下，也能避免燃烧室漏气导致的功率下降问题，数模里还原的密封面平面度特征，也能用于模拟密封垫圈的压合变形量，校核不同拧紧力矩下的密封可靠性。
