万向节用轭式铰接连接结构

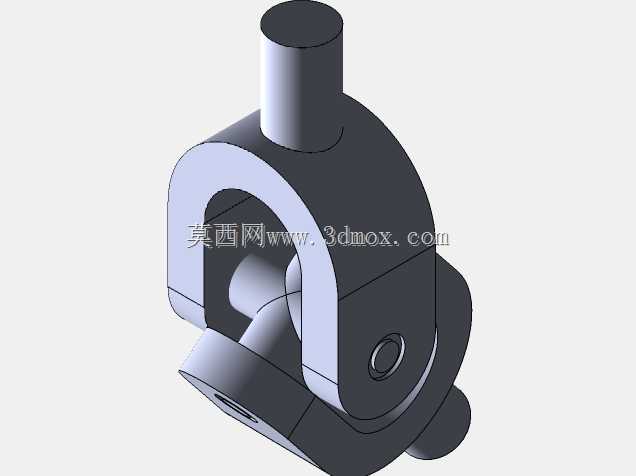

　　在各类需要变角度传递旋转扭矩的机械传动场景中，这类轭式铰接结构是万向节总成里的核心受力构件，常见于汽车转向传动系统、工业设备传动轴系、农业机械动力输出端、机床进给机构的角度补偿段，甚至部分小型工程机械的操作连杆铰接位置，承担着连接两段轴件、在轴间存在夹角偏移时持续稳定传递扭矩的作用。不同于刚性联轴器仅能适配同轴度极高的安装场景，带这类轭件的万向节结构可以补偿安装过程中产生的轴线偏角，也能适应设备运行过程中因机架形变、部件位移带来的轴系角度变化，避免传动系统因附加弯矩出现轴件疲劳断裂、轴承过早损坏的问题。从结构设计逻辑来看，该轭件采用对称U型叉臂结构，两个叉臂上预留同轴的销孔，用于装配十字轴或者铰接销轴，叉臂的内侧预留足够的摆动间隙，

　　保证配对的另一节轭件可以绕销轴轴线在设计角度范围内自由摆动，不会出现运动干涉。轭件的主体部分与轴伸段采用一体化结构设计，轴伸段为等直径圆柱结构，可直接插入配对轴的安装孔内，通过键连接或者过盈配合实现周向固定，保证扭矩传递过程中不会出现相对打滑。在尺寸设计上，叉臂的间距需要严格匹配配对轭件的端部厚度，间隙控制在0.1mm到0.3mm之间，既保证铰接转动的灵活性，又避免间隙过大带来的传动冲击；销孔的直径公差按照H7级精度加工，保证与销轴的配合精度，减少转动过程中的旷量；轴伸段的长度根据安装场景的配合深度确定，需要保证插入配对轴孔后有足够的接触长度，避免应力集中在轴段根部。设计过程中需要重点校核叉臂根部的弯曲强度，因为扭矩传递过程中，

　　叉臂根部会承受周期性的交变弯曲载荷，尤其是在轴间夹角较大、传递扭矩较高的工况下，叉臂根部是最容易出现疲劳裂纹的位置，因此在叉臂与主体连接的位置都做了圆角过渡处理，避免直角带来的应力集中问题。同时，销孔的位置度公差需要严格控制，两个销孔的同轴度误差不能超过0.02mm，否则会导致销轴装配后出现卡滞，加速铰接面的磨损，缩短整个万向节的使用寿命。这类轭件的材质通常选用中碳钢经调质处理，兼顾强度与韧性，表面做发黑处理提升防锈能力，在部分重载工况下也会选用合金钢经淬火处理，提升表面耐磨性能。实际安装时，需要保证两个配对轭件的销孔轴线处于正确的相对位置，单万向节结构在传递扭矩时存在瞬时转速波动的问题，因此在长距离传动、

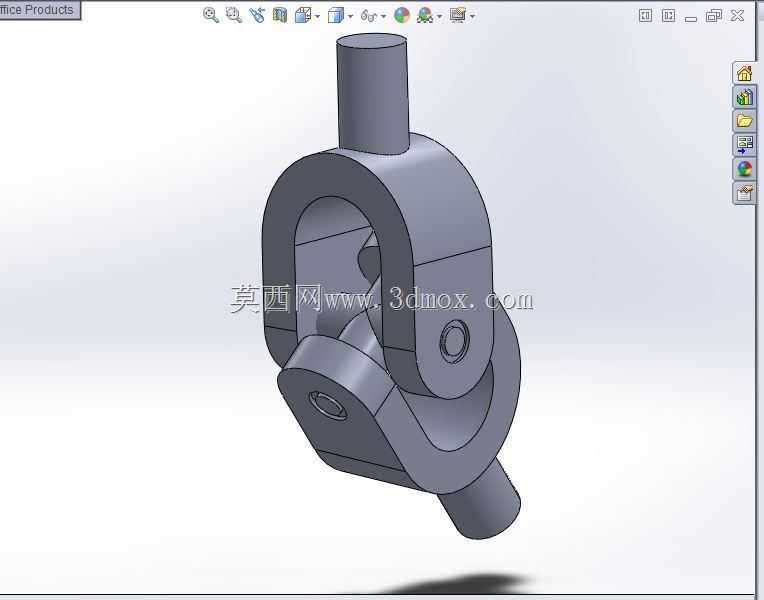

　　对转速平稳性要求较高的场景中，通常会成对使用两个万向节，通过中间轴连接，调整两个轭件的相对相位来抵消转速波动，此时轭件的结构一致性就显得尤为重要，两个轭件的叉臂间距、销孔位置度、轴伸尺寸的误差都会直接影响双万向节的等速传动效果。在日常维护中，这类铰接轭件的销孔位置需要定期加注润滑脂，减少销轴与孔壁之间的滑动磨损，当销孔磨损量超过设计间隙的2倍时，就需要及时更换轭件，避免传动过程中出现过大的冲击，损坏整个传动链上的其他部件。建模过程中，这类零件需要重点关注对称结构的尺寸一致性，圆角过渡的位置要平滑，不能出现建模的棱角残留，否则后续生成工程图或者进行有限元分析时，会在棱角位置出现应力奇异，导致强度校核结果失真；同时轴伸段与叉臂的连接位置要保证拔模方向的合理性，如果是采用锻造工艺生产毛坯，还要预留足够的加工余量，保证后续机加工后各个配合面的尺寸精度与表面粗糙度满足设计要求。
