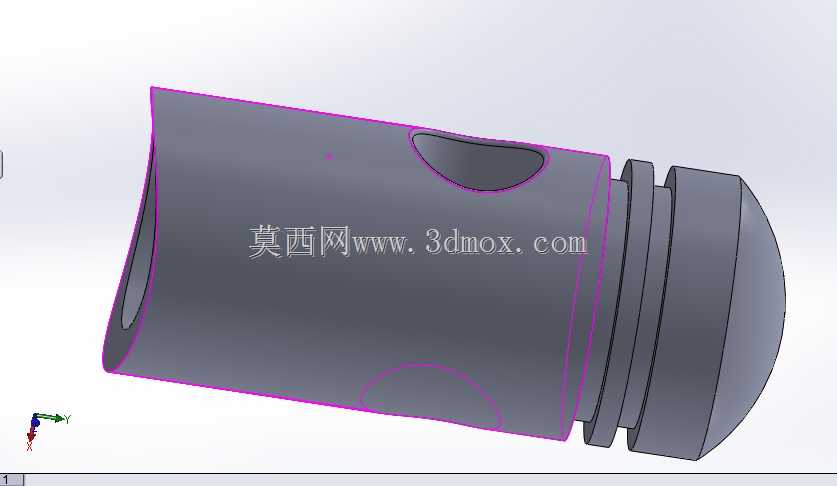

小型动力组件用活塞结构三维设计

　　在小型往复式动力组件的结构设计中，活塞作为核心运动转换部件，直接决定了整套动力单元的输出效率与运行可靠性，这类活塞常应用于小型通用汽油机、微型气动执行机构、便携动力工具等场景，承担着将工质压力能转换为往复直线机械能，再通过配套连杆机构传递至曲轴输出旋转动力的核心作用。从实际工况需求出发，该活塞的设计首先围绕往复运动的密封可靠性展开，头部的环槽结构用于配套活塞环，在运动过程中阻隔燃烧室高压工质向曲轴箱泄漏，同时将活塞头部吸收的热量通过活塞环传导至气缸壁完成散热，避免活塞长期处于高温工况下出现热变形卡滞。不同于大排量内燃机活塞的复杂内腔设计，这款小型活塞采用了轻量化的薄壁结构，裙部做了适配气缸内壁的型面修正，

　　在往复高速运动时能够抵消侧推力带来的形变，保证活塞与气缸壁之间始终保持均匀的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为热膨胀间隙不足出现拉缸故障。活塞销座的位置经过受力校核，将往复运动的惯性力与燃气压力的合力作用点调整至活塞承压面的中心区域，减少活塞在换向过程中对气缸壁的侧向冲击，降低运动副的磨损速率。从安装边界来看，该活塞的外径尺寸与配套气缸的内径采用基孔制间隙配合，裙部长度经过行程匹配计算，保证活塞运动到上止点和下止点位置时，裙部不会超出气缸的有效配合区间，同时活塞销孔的同轴度公差控制在0.01mm以内，避免活塞销装配后出现偏载导致的局部磨损。活塞顶部的型面根据燃烧室的匹配需求做了适配设计，

　　能够在工质燃烧阶段引导气流形成合理的涡流，提升工质的燃烧效率，减少未完全燃烧的残留物附着在活塞顶部形成积碳，长期运行也能保证燃烧室容积的稳定性。在结构细节处理上，活塞的所有棱边都做了圆角过渡处理，避免应力集中导致的疲劳裂纹，尤其是环槽的上下端面做了高精度的平面加工，保证活塞环装配后能够与环槽端面紧密贴合，避免高压气体从环槽侧隙泄漏。裙部表面的型线设计采用了中凸变椭圆的结构形式，在活塞工作温度升高后，裙部的热变形能够恰好补偿常温下的型面差值，让活塞在全工况温度范围内都能与气缸壁保持理想的贴合状态，既降低了运动摩擦阻力，也减少了裙部的偏磨风险。从实际应用场景的适配性来看，这款活塞的结构尺寸适配小排量的便携动力设备，

　　比如小型园林修剪工具的动力头、微型应急发电机组的动力单元、小型气动冲击工具的执行组件，这类设备对零部件的重量和运行稳定性要求较高，轻量化的活塞设计能够有效降低往复运动的惯性力，提升设备的最高运行转速，同时减少曲轴连杆机构的负载，延长整套动力组件的使用寿命。在建模过程中，需要重点关注活塞环槽的尺寸精度、销孔的位置度公差以及裙部型面的连续性，这些参数直接影响活塞装配后的实际运行表现，比如环槽的宽度公差需要控制在0.02mm以内，过大会导致活塞环在槽内出现轴向窜动加剧磨损，过小则会导致活塞环卡滞无法正常弹开密封。销孔内部的粗糙度需要达到Ra0.8以下，减少活塞销在销孔内转动时的摩擦阻力，同时销孔两端的卡环槽尺寸需要精准匹配挡圈规格，避免活塞销在高速运动中出现轴向窜动脱出的故障。另外，活塞头部的避阀坑结构（如果适配顶置气门结构）需要准确匹配气门的开启行程和位置，避免活塞运动到上止点时与气门发生碰撞，造成零部件损坏。这款活塞的设计没有采用多余的复杂结构，所有结构特征都围绕实际工况的功能需求展开，在保证结构强度的前提下尽可能去除冗余材料，降低活塞的整体重量，这对于高速往复运动的部件来说至关重要，因为往复惯性力与部件质量成正比，降低活塞重量能够直接减少曲轴平衡块的配重需求，进一步降低整套动力组件的整体重量和运行振动。
