本田思域2020款四门轿跑车身曲面结构

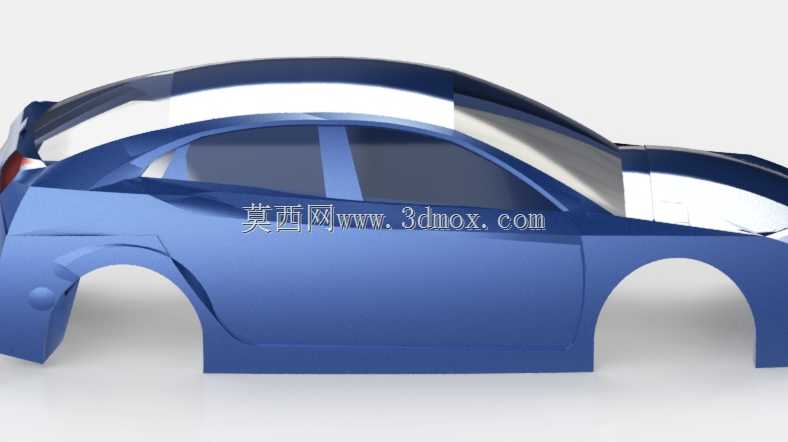

　　该模型围绕家用运动轿跑的车身外覆盖件曲面进行搭建，核心服务于整车造型评审、空气动力学仿真前置验证、外饰件安装边界匹配这几类工程场景。在整车开发流程里，车身曲面是所有外饰零部件设计的基准，大到前后保险杠、侧围外板、车门覆盖件，小到外后视镜安装座、车门拉手贴合面、侧裙装饰条定位点，都需要依托精准的车身曲面来做安装面的匹配校核，避免后期实车装配出现面差超差、间隙不均的问题。从当前呈现的结构来看，建模过程优先还原了车辆侧面的核心型面特征：溜背式的车顶弧线从B柱上方开始平缓下压，一直延伸到车尾上沿，这条型线的曲率连续性直接影响整车的运动视觉效果，同时也关系到高速行驶时车顶气流的剥离位置，对风阻系数控制有直接影响；侧围的腰线采用了分段式设计，

　　前后段腰线在车门位置形成自然的曲率过渡，既强化了车身侧面的肌肉感，也为车门防撞梁的内置布置预留了足够的结构空间，不会因为外曲面的造型压缩内部钣金的安装空间。轮拱区域的曲面做了外扩式的弧度处理，匹配不同尺寸的轮毂轮胎组合时，能够预留足够的转向跳动间隙，避免满打方向或者极限颠簸工况下轮胎与轮拱内衬发生干涉。车门部分的曲面分缝位置严格遵循量产车的工艺要求，前后门的分缝线沿着侧围的型面走向布置，既保证了门缝间隙的均匀性，也为车门铰链、门锁机构的安装预留了足够的内侧空间，不会出现曲面曲率过陡导致铰链安装面无法贴合的问题。前翼子板与前门的搭接面做了微小的内凹处理，能够在车辆行驶过程中引导轮拱处的乱流顺着车门侧面流向车尾，

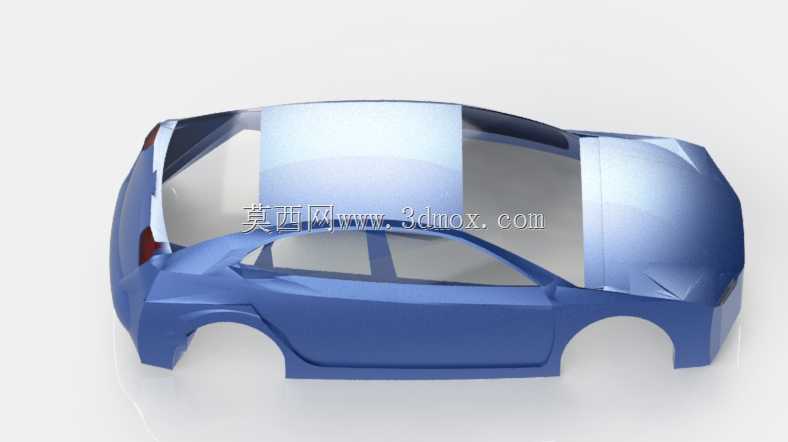

　　减少轮拱区域的气流紊流带来的风噪问题。当前模型虽然未完成车轮、车头细节、车尾结构的搭建，但已完成的侧围、车顶、车门核心曲面已经可以用于前期的造型比例验证：通过调整曲面的曲率参数，可以快速验证不同溜背角度下的后排头部空间余量，在造型效果和乘坐空间之间找到平衡；也可以将曲面导入仿真软件，初步计算侧面气流的附着长度，为后续的空气动力学套件设计提供基础参考。在建模逻辑上，该结构采用了从基础轮廓线到曲面放样的搭建思路，先通过三视图对齐提取车身的关键截面线，包括车顶截面、腰线截面、门槛下沿截面、轮拱轮廓线，再通过曲面桥接、曲率匹配的方式完成大面的搭建，每一块大面都保证了G2以上的曲率连续性，避免后续曲面加厚生成实体时出现褶皱、破面的问题。

　　针对四门车型的结构特点，B柱位置的曲面做了局部的曲率强化，因为B柱是整车侧面碰撞的核心受力结构，外曲面的造型需要和内部的B柱加强板形成良好的贴合，不能出现外板与加强板之间间隙过大导致的钣金共振问题。门槛下沿的曲面做了内收式的处理，既可以降低整车的视觉重心，也能减少行驶过程中路面飞溅的泥水直接附着在车门下沿，降低后期用户的清洁难度。侧窗区域的曲面贴合车顶的弧线走向，玻璃的安装面做了均匀的偏置处理，保证玻璃安装后与周围的钣金面差控制在1mm以内，符合量产车的外观DTS标准。在实际的工程应用中，这类未完成的基础曲面模型还可以用于教学场景，帮助刚接触汽车曲面建模的设计人员理解车身分面的逻辑，掌握大面曲率匹配的技巧，理解造型需求和工程约束之间的平衡方式——比如很多新手建模时会一味追求溜背的造型效果，把车顶弧线压得过陡，忽略了后排头部空间和尾门开启的空间需求，通过对这类模型的调整练习，可以快速建立工程化的建模思维，避免做出只具备视觉效果、无法落地量产的曲面结构。
