带驱动电机的离心式鼓风机结构设计

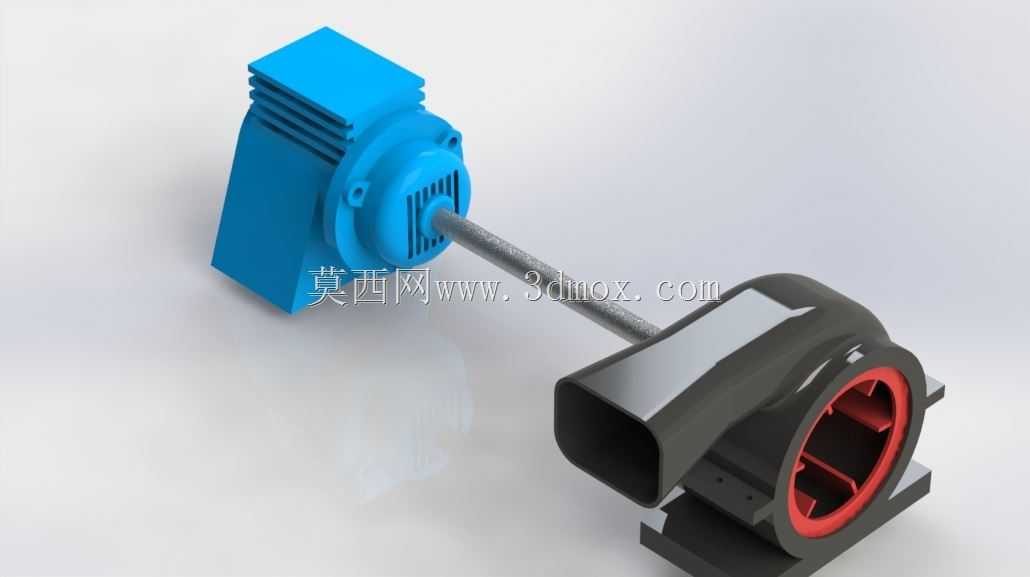

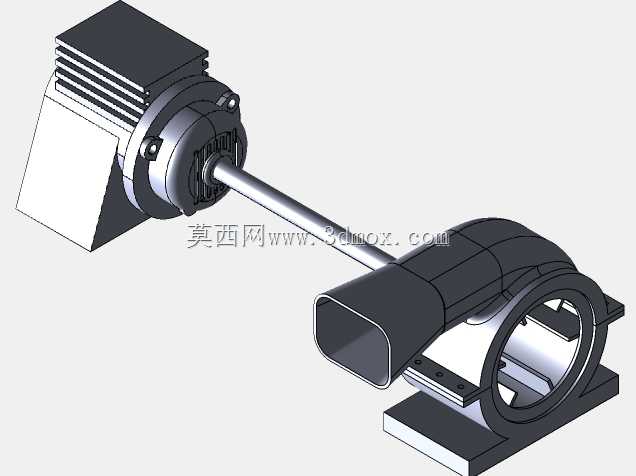

　　这款鼓风设备的结构设计，核心围绕小空间内的风压输出需求展开，在做结构排布的时候，首先要考虑的是安装场景的边界限制——很多配套设备留给鼓风单元的安装位非常局促，既要保证动力输出足够，又不能让整体结构超出安装轮廓，所以最终采用了电机与风轮直连的长轴排布方案，把动力单元和风道单元沿轴向错开布置，避免径向尺寸过大挤占周边安装空间。从实际应用场景来看，这类鼓风结构常配套在小型工业设备的散热回路、小型工位除尘的引风段、或是实验设备的通风供气单元里，不同场景对风压和风量的需求差异很大，所以在做结构参数调整的时候，没有直接沿用教程里的通用尺寸，而是根据实际配套需求重新核算了风轮的叶道宽度、蜗壳的扩压角度，还有电机输出轴的悬伸长度，避免出现轴端跳动量超标的问题。

　　在功能特性的设计上，驱动端的电机壳体做了轴向的散热筋结构，这些散热筋不是随意排布的，筋条的走向顺着电机运行时自身带动的周边气流方向设置，当电机运转时，轴端的漏风可以顺着筋条间隙流过壳体表面，带走绕组产生的热量，不需要额外加装散热风扇就能满足连续运行的温升要求。风轮端的蜗壳采用了矩形进风口配合渐扩式出风通道的设计，进风口位置做了圆弧过渡的集风圈结构，减少气流进入风轮时的紊流损失，出风通道的截面从风轮外缘位置开始逐步扩大，把风轮甩出的高速气流的动压逐步转化为静压，提升出口端的送风压力，适配需要一定风压才能克服管路阻力的送风场景。

　　安装边界的设计上，整个总成的安装固定点设置在电机底部和风道壳体的底部两个位置，两个固定面的共面度公差控制在0.1mm以内，避免安装时因为固定面错位导致机壳受力变形，蹭到内部的风轮结构。电机轴和风轮的配合采用过盈配合加平键周向固定的方式，配合段的长度根据传递扭矩核算，保证在额定转速下不会出现轴轮打滑的问题，同时轴端预留了拆卸螺纹孔，方便后期维护的时候不用拉马就能顺利拆出风轮，降低现场维护的难度。风道壳体的出风口位置做了标准的法兰连接边，法兰上的安装孔位按照通用通风管路的接口尺寸设置，不需要额外做转接件就能直接对接标准通风软管或者硬管，减少现场安装的加工工作量。

　　在结构细节的处理上，电机端的端盖位置设置了通风栅格，栅格的开孔角度做了倾斜处理，既可以保证电机内部的空气流通散热，又能避免大颗粒的杂物直接掉入电机内部，划伤绕组绝缘层。风轮的叶片采用后向式的叶片型线，这种型线的运行效率比前向叶片更高，同时运行时的气动噪声更低，适合对运行噪音有一定要求的室内配套场景。蜗壳内部的型线采用对数螺旋线的轨迹做顺滑过渡，没有出现突然的截面突变，减少气流在蜗壳内部形成涡流产生的能量损失，也能进一步降低运行时的气流噪音。整个长轴的中间位置没有额外设置支撑轴承，这是因为在核算轴的挠度的时候，根据选用的轴径、悬伸长度、以及风轮的重量，计算得出的最大挠度远小于允许值，不会出现运转时的共振问题，省去中间支撑结构可以进一步压缩整体的结构尺寸，同时减少一个需要定期润滑维护的部件，降低设备的全生命周期维护成本。

　　做这款结构设计的时候，还要考虑不同配套场景的安装兼容性，电机的安装脚位置做了长条形的调节孔，可以在小范围内调整电机的轴向安装位置，适配不同长度的连接轴，或是在后期更换不同功率电机的时候不用重新加工安装底座。风轮和蜗壳之间的间隙控制在2mm左右，间隙太小容易因为加工误差或者运行时的热膨胀出现刮蹭，间隙太大则会导致风轮出口的气流回流，降低风机的运行效率，这个间隙值是结合常用的加工件公差范围、以及工程塑料和金属件不同的热膨胀系数反复核算确定的，兼顾了加工可行性和运行效率。
