适配3D打印进料的小型塑料挤出装置结构设计

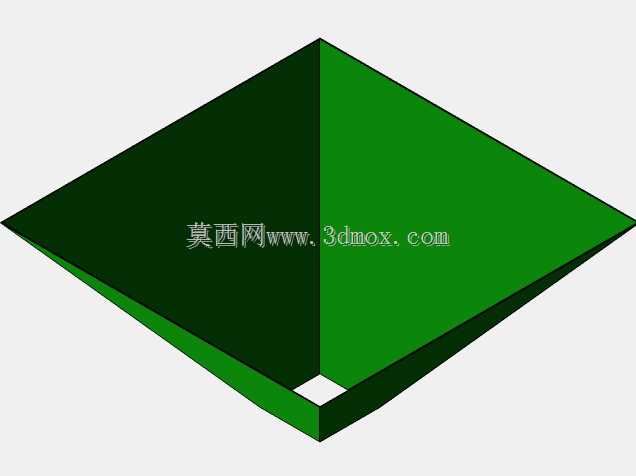

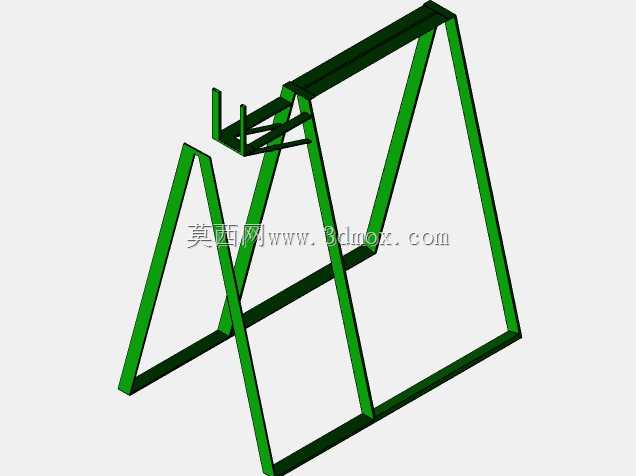

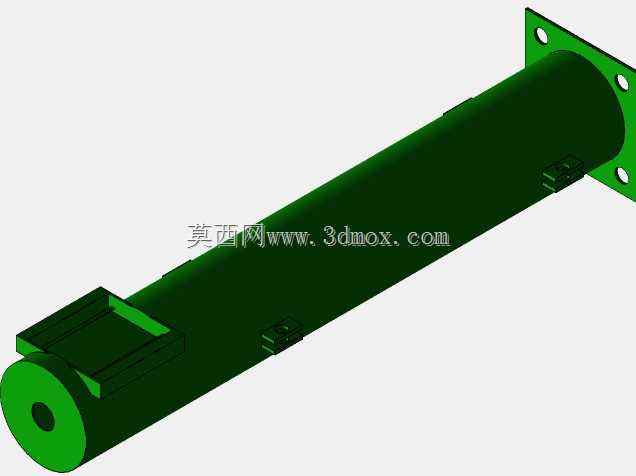

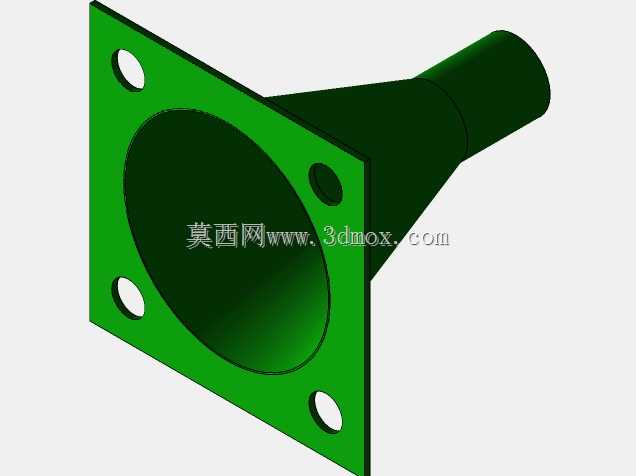

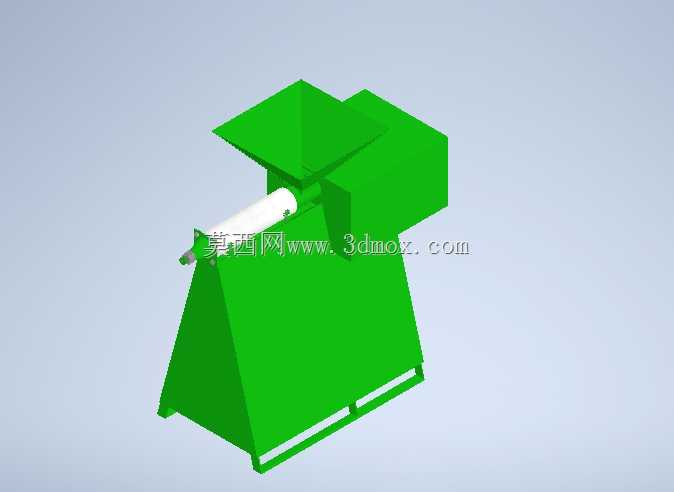

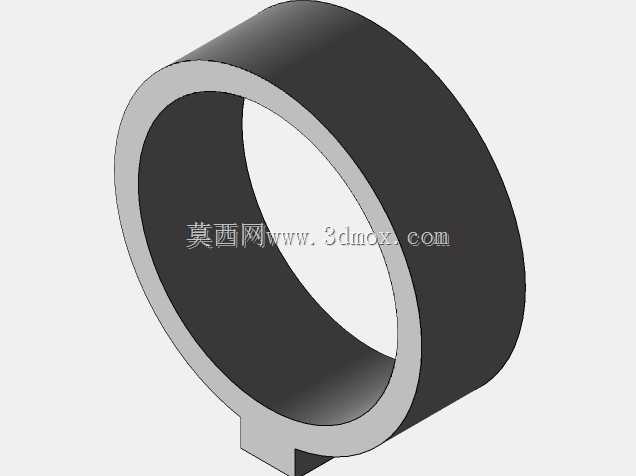

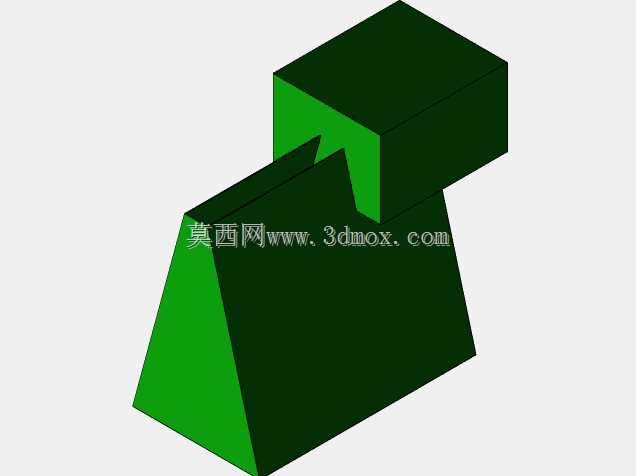

　　在桌面级FDM3D打印设备的配套加工场景中，塑料挤出装置是实现线材制备、耗材回收再利用的核心执行部件，这套结构的设计完全围绕小型化作业场景的实际需求展开，没有照搬工业级大型挤出设备的冗余结构，所有部件的排布都优先考虑桌面安装的空间限制与操作便利性。从实际使用逻辑来看，这套装置的核心用途是将颗粒状塑料原料加热熔融后，通过定径挤出形成符合3D打印设备使用标准的丝材，同时也可适配回收的废弃打印件破碎料，经过熔融过滤后重新挤出成可用线材，降低3D打印作业的耗材成本。装置的功能模块划分非常清晰，上方的方形料斗为进料单元，采用大倾角斜壁设计，避免塑料颗粒在料斗内部架桥、卡料，料斗出口直接对接水平布置的挤出套筒，套筒内部设置输送螺杆，螺杆的动力输入端从筒体侧方伸出，可直接连接减速驱动单元，无需额外设计复杂的传动转接结构，减少了整体的装配误差累积。筒体下方的支撑结构采用一体化斜撑式机架，底部预留两条平行的安装槽，可直接通过T型螺栓固定在工作台面或者配套的移动机架上，安装槽的长度覆盖了机架底部80%的宽度范围，允许用户根据实际安装孔位调整固定位置，适配不同的工作台安装条件。设计过程中特意将加热单元的安装位置隐藏在筒体与机架的连接区域，既避免加热部位外露造成操作人员烫伤，也能减少热量向机架部分的传导，降低不必要的热损耗。挤出端的出料口采用标准的快接接口设计，可直接更换不同口径的挤出模头，适配1.75mm、3mm等不同规格的3D打印线材生产需求，

　　模头的安装位设置了定位台阶，更换模头时无需反复调整同轴度，减少调试时间。从外形尺寸边界来看，整套装置的最大宽度不超过400mm，最大高度控制在350mm以内，水平方向的伸出长度不超过500mm，完全满足桌面级作业的空间要求，不会占用过多的工作台操作面积。机架的倾斜角度经过反复校核，既保证料斗内的颗粒原料能够依靠自重顺利进入挤出套筒，也让整体重心落在安装槽的中心区域，设备运行时不会因为螺杆转动产生的振动出现偏移、晃动。在结构细节处理上，料斗与筒体的连接位置采用可拆卸式法兰连接，方便后期清理料斗内部残留的原料，尤其是更换不同颜色、不同材质的塑料原料时，可快速拆开连接部位清理余料，避免不同材质混杂影响挤出线材的质量。

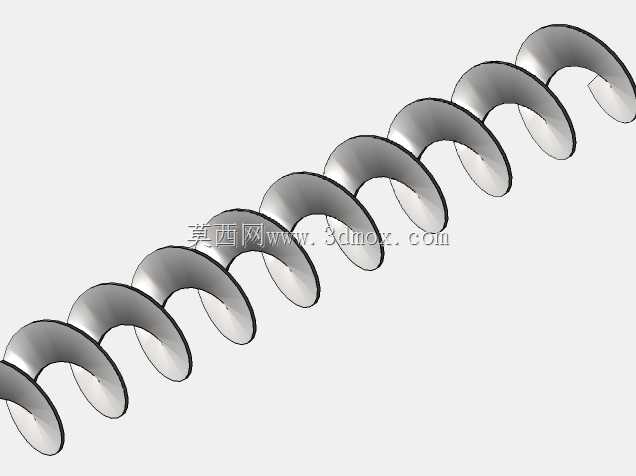

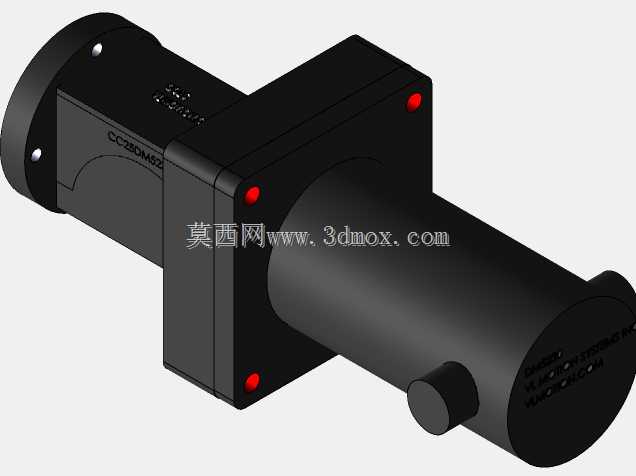

　　螺杆的长径比控制在12:1，完全适配小型化挤出作业的塑化需求，既不会因为长径比过大造成物料在筒体内停留时间过长出现过热降解，也不会因为长径比不足导致物料塑化不均匀，挤出的线材出现直径波动、内部气孔等问题。筒体的外壁预留了温度传感器的安装孔位，可直接插入标准的K型热电偶，实时监测筒体内的物料温度，配合外部温控单元实现精准的温度控制，适配PLA、ABS、PETG等不同材质3D打印耗材的挤出温度要求。装置的驱动端没有集成电机与减速箱，而是预留了标准的轴连接接口，用户可根据自身的扭矩需求选配不同功率的驱动单元，既可以搭配低成本的步进电机实现定速挤出，也可以搭配伺服电机实现挤出速度的精准闭环控制，适配不同的生产场景需求。

　　底部机架的侧面预留了走线槽位，加热元件、温度传感器的线路可沿着机架内部的槽位排布到设备后方，避免线路外露影响操作，也能防止高温筒体烫损线路外层绝缘皮。整套结构没有多余的装饰性部件，所有的外形结构都服务于功能需求，绿色的外观涂层采用耐高温的喷塑工艺，长期在加热环境下使用也不会出现涂层脱落、变色的问题，表面光滑平整，日常清理时只需要用干布擦拭即可去除表面附着的塑料碎屑与灰尘。在实际安装调试时，只需要先将机架通过底部的安装槽固定在工作台面，再依次装入螺杆、加热元件、温度传感器，连接好驱动单元与温控单元，待温度升到对应材质的加工温度后，即可加入塑料颗粒开始挤出作业，首次调试时只需要调整螺杆的转速与筒体温度的匹配关系，就能获得直径稳定的挤出线材，不需要复杂的参数校准过程。针对3D打印耗材回收的场景，这套装置的挤出端还可搭配简易的冷却水槽与牵引机构，组成完整的小型线材生产线，整套生产线的总长度可控制在2米以内，完全可以放置在普通的工作室或者车间角落，不需要专门的大型生产场地。
