带圆角限位金属挂装工具结构件

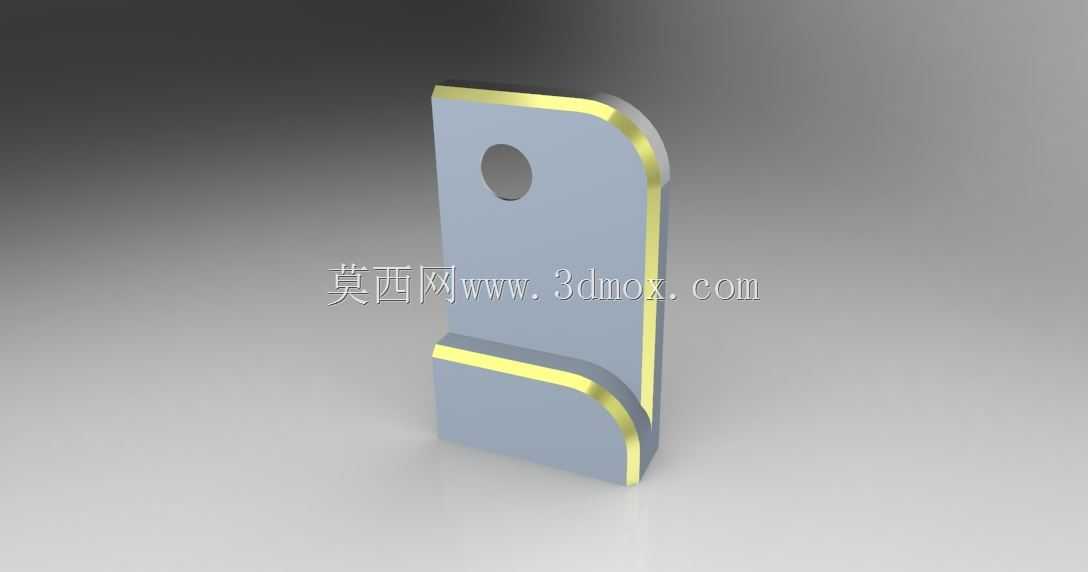

　　在工装治具、小型设备机架的辅助挂装场景里，这类带圆角包边的片状限位构件，往往承担着零散工具定位、小型附件挂载的实际作用，很多一线装配工位的旁侧工位架上，都能看到类似结构的身影——它不需要承担大载荷的结构受力，核心作用是给随手取用的小型工具提供固定的挂载点位，避免工具散落在工作台面造成磕碰、掉落，或是和加工废料混放导致取用效率下降。从结构设计的角度看，这个构件整体采用薄钢板冲压折弯的基础成型思路，主体为直立片状结构，上部开设的单圆孔是核心安装定位孔，安装时可以通过螺栓、销钉穿过这个孔位，将构件固定在工位架的型材立面或是设备侧壁的预留安装位上，孔位的直径匹配常规的M6-M8规格紧固件，安装时不需要额外做扩孔或是攻丝处理，直接配合平垫、

　　弹垫就能完成锁紧固定，安装边界上，构件整体的直立高度控制在80mm区间，宽度在35mm左右，突出安装面的厚度不超过12mm，不会占用过多的工位操作空间，也不会在操作人员取放工件时造成剐蹭。构件的侧边和下部折弯位置做了全包边的圆角处理，折弯处的包边采用金属压合工艺，没有裸露的板材冲裁毛边，一方面是避免操作人员在取放挂载工具时被锋利的板材边缘划伤，另一方面，折弯形成的L型托边可以给挂载的工具提供底部承托，配合侧边的直立挡边，能限制挂载工具的横向滑动位移，哪怕是工位架随着设备运行产生小幅振动，挂载的工具也不会从构件上滑落。设计时特意将构件的上部边角和下部托边的外端都做了大圆弧过渡，没有直角尖锐结构，除了安全防护的考量之外，也能减少应力集中——薄钢板构件在长期承受挂载载荷的情况下，直角位置很容易因为反复的振动载荷产生疲劳裂纹，圆弧过渡可以将局部应力分散到更大的结构区域，提升构件的长期使用寿命。在实际的工位应用中，这类构件往往会成排安装在工位架的侧立面，每个点位对应一款常用的小型手动工具，比如内六角扳手、小型锉刀、检具辅件等，取用时直接从托位上拿起，用完后顺着挡边的导向推回挂载位即可，不需要额外的卡扣或是锁止结构，操作动作非常简洁，能有效减少操作人员寻找工具的无效时间。从建模的细节处理来看，构件表面的主体区域做了哑光喷塑的质感处理，折弯包边位置保留了金属原色的光亮质感，既区分了不同的结构区域，

　　也符合实际生产中这类五金配件的表面处理工艺——主体喷塑是为了提升防锈能力，避免车间内的切削液、油污附着在构件表面造成锈蚀，包边位置因为是压合成型的配合面，不需要做喷塑处理，保留金属本身的尺寸精度，保证折弯配合的紧密性，不会出现长期使用后包边松脱的问题。构件的安装孔位距离顶部边缘的距离经过了特意核算，既保证了锁紧螺栓之后，孔位上部的板材有足够的强度承受挂载的载荷，不会因为受力过大出现孔位撕裂的情况，也不会因为孔位过于靠下导致构件上部突出过多，容易被过往的工件或是工具碰撞变形。下部的托边折弯角度控制在90度整，托边的宽度刚好能承托常规小型工具的手柄位置，不会因为托边过窄导致工具放置不稳，也不会因为托边过宽浪费板材材料。

　　在做三维结构校验的时候，需要重点关注折弯位置的内R角尺寸，要匹配所选板材厚度的折弯最小R值，避免折弯时出现板材开裂的问题，同时包边压合的间隙要控制在0.1mm以内，保证两层板材贴合紧密，不会出现晃动间隙。这类看似简单的小型五金构件，在车间工位的5S管理推进中其实能起到很实际的作用，它不需要复杂的结构，也不需要高昂的制造成本，通过简单的冲压、折弯、表面处理工序就能批量加工，但是能有效规范工位工具的摆放位置，减少工具丢失、损坏的概率，从细节处提升生产现场的管理效率。很多结构设计人员在做工位工装设计的时候，往往会忽略这类小型辅助构件的细节处理，要么是边角没有做圆角处理留下安全隐患，要么是安装孔位位置不合理导致构件容易变形，要么是托边尺寸设计不当导致工具放置不稳，而这个构件的结构细节刚好把这些实际使用中容易出现的问题都做了针对性的优化，完全贴合一线生产工位的实际使用需求。
