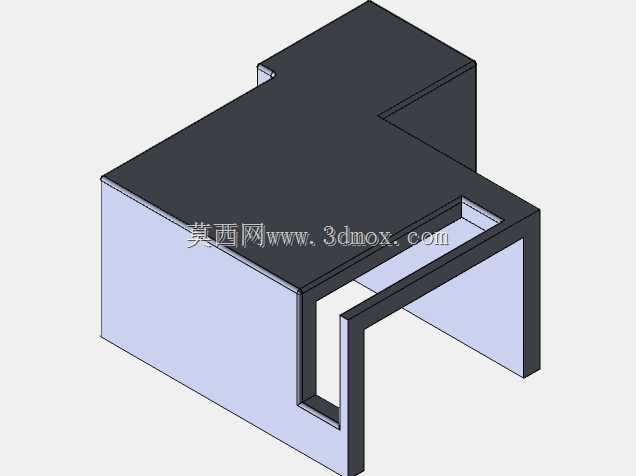

L型异形BO电机安装防护机壳结构

　　这款L形结构的电机防护壳体，主要适配小型BO类驱动电机的安装防护需求，常见于桌面级小型自动化执行单元、小型智能硬件传动模组、教学类创客实验设备的动力端防护场景。区别于常规方正的电机外罩，这款壳体采用非对称L型弯折布局，核心是为了适配安装空间存在转角避让需求的紧凑设备布局——很多小型桌面设备的动力端需要同时避让侧边的走线槽、相邻的传感器安装位，常规方形电机壳会突出干涉相邻元器件，这种L型的缺角结构刚好可以嵌入设备框架的转角位置，最大化利用设备内部的边角空间，减少整机的外形冗余尺寸。从结构设计逻辑来看，壳体采用薄壳弯折成型思路，主体壁厚均匀，适配常规钣金折弯或者注塑一体成型的加工工艺，不需要额外的复杂拼接结构，

　　加工时可以通过单块板材折弯拼焊或者单腔模具注塑完成，量产时的工艺成本控制空间较大。壳体的敞口区域预留了电机轴伸出、接线端引出的操作空间，安装时可以先将电机固定在壳体内部的预装定位凸台上，再将整体壳体通过侧边的安装孔锁附在设备主框架上，不需要在设备内部额外设计电机的固定支架，减少了整机的零件数量。在安装边界的适配设计上，壳体的外轮廓尺寸严格匹配6s规格小型电机的安装尺寸链，L型突出的短边部分刚好覆盖电机的接线端子区域，既可以避免接线端裸露被外部结构剐蹭，也能防止设备运行过程中异物掉入接线位置造成短路风险；壳体的长边部分则完整包裹电机的定子主体，预留的散热间隙可以保证电机长时间运行时的空气流通，不会因为全封闭结构造成热量堆积。

　　实际应用中，这类壳体还可以根据使用场景调整表面处理工艺，用在工业类小型设备上时可以做喷塑防锈处理，用在创客类教学设备上时可以做阳极氧化或者彩色喷塑提升外观质感。壳体的转角位置做了等半径的圆角过渡，既可以避免加工时的应力集中，也能防止安装调试过程中锐边划伤操作人员。不同于通用型的标准电机壳，这款异形结构的壳体专门针对紧凑布局的小型设备做了空间优化，在满足电机防护、安装固定核心功能的前提下，尽可能压缩了非必要的结构占用空间，对于内部空间寸土寸金的小型智能硬件、桌面级自动化模组来说，这类定制化的壳体结构可以大幅降低整机的布局难度，不需要为了适配标准电机壳额外调整设备内部的元器件排布，缩短整体的结构设计迭代周期。在建模细节上，

　　壳体的折弯位置预留了合理的工艺止裂口，避免钣金折弯时出现材料堆叠起皱的问题，安装孔位的位置公差按照IT7级精度预留，保证和标准电机的安装孔位可以直接对齐，不需要现场二次扩孔调整；壳体的内壁预留了0.2mm的安装间隙，既可以保证电机顺利装入，也不会因为间隙过大造成电机运行时出现晃动异响。
