通讯设备用十字轴面连接结构设计

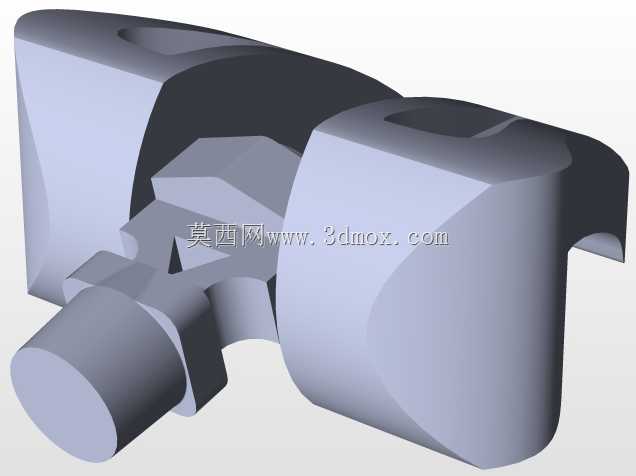

　　在手持通讯终端的内部传动连接体系中，十字轴面结构是实现按键触发、模块联动的核心承载部件，这类零件的设计精度直接决定了设备操作的手感一致性与长期使用的结构可靠性。不同于常规传动场景的十字轴类零件，应用在6s这类轻薄型通讯设备内的十字轴面结构，需要在毫米级的安装空间内完成多方向的力传递，同时要兼顾装配公差适配、长期磨损余量预留、相邻部件避让等多重约束，设计过程中需要反复校核曲面过渡区域的应力分布，避免频繁按压操作后出现结构断裂或者卡滞问题。从结构功能来看，该十字轴面结构主要承担两个垂直方向的动作传递，一端对接外部操作按键的触发端，另一端连接内部触点触发机构，曲面轴面的设计是为了在动作传递过程中实现力的平滑过渡，

　　减少刚性碰撞带来的触感生硬问题，同时曲面的弧度参数需要匹配按键的按压行程，确保全行程范围内力的传递无空程、无卡滞。设计初期首先要确定安装边界的约束条件，这类零件在通讯设备内部的安装空间被周边的PCB板、电池仓、中框加强筋严格限制，整体外轮廓不能超出预留的安装槽位，同时轴面的转动范围要和周边部件保留至少0.1mm的安全间隙，避免设备组装后出现部件干涉导致的按键失效。在外形尺寸的把控上，主体圆柱段的直径需要匹配安装基座的轴孔公差，采用基孔制的间隙配合设计，既保证轴体转动的顺滑度，又不会因为间隙过大出现晃动异响；两侧的限位凸台高度需要精准计算，既要限制轴体的轴向窜动，又不能和安装槽的端面产生过大的摩擦阻力，凸台的边角全部做R0.

　　2mm的圆角处理，避免装配过程中刮伤周边的柔性线路板。十字轴面的曲面设计是整个零件的核心，不同于平面十字轴的线接触传动，曲面轴面采用弧面接触的形式，能够在动作传递时将接触应力分散到更大的接触面上，降低长期使用后的磨损量，曲面的曲率经过反复迭代，既要保证两个垂直方向的动作传递互不干扰，又要在斜向按压时能够实现力的分解，避免出现单方向触发失效的问题。在材料选型的适配设计上，该结构默认采用粉末冶金工艺成型的不锈钢材质，建模时需要预留0.05mm的烧结变形余量，曲面部分的表面粗糙度要求达到Ra1.6，减少转动过程中的摩擦阻力；如果采用注塑工艺生产，需要在轴面位置增加0.3度的拔模斜度，同时在壁厚过渡区域做均匀化处理，

　　避免注塑成型后出现缩痕影响装配精度。实际装配场景中，该十字轴面结构需要和复位弹簧、按键支架、触发弹片配合使用，建模时已经预留了弹簧的安装定位柱，定位柱的直径比弹簧内径小0.1mm，方便弹簧快速装配同时避免弹簧出现偏位；和按键支架对接的卡槽尺寸采用正公差设计，确保支架卡入后无松动，传递动作时无虚位。从结构可靠性的角度出发，在轴体和两侧连接臂的过渡位置，特意做了加厚的圆弧过渡处理，这个位置是整个零件应力最集中的区域，经过受力仿真验证，在15N的按压力度下，过渡区域的最大应力远低于材料的屈服强度，能够满足至少十万次的按压使用寿命要求。同时为了适配通讯设备的跌落测试要求，零件的边角全部做了钝化处理，避免跌落时的冲击力导致零件尖角处出现崩裂，同时整体的重心设计靠近安装基座位置，减少跌落时的惯性冲击力对轴体的损伤。在建模过程中，所有的配合面都做了公差标注的适配，安装轴的直径公差控制在-0.02mm到0mm之间，和基座轴孔的配合间隙控制在0.01-0.03mm，既满足大批量生产的装配效率要求，又不会因为间隙过大导致操作手感松散。曲面部分的建模采用曲率连续的G2连接，避免曲面出现棱线导致的应力集中，同时曲面的加工精度可以通过常规的CNC精加工或者粉末冶金成型达到要求，不需要额外的后处理工序，能够有效控制量产的成本。
