Arduino控制板紧凑式纳米防护外壳结构

　　这款针对Arduino纳米板设计的防护外壳，核心应用场景覆盖嵌入式开发原型搭建、小型物联网终端部署、学生电子竞赛作品封装、桌面级智能硬件改装等多个领域，能够在板卡完成电路焊接与程序烧录后，为核心控制单元提供可靠的物理防护，避免日常调试、移动运输过程中出现的引脚弯折、焊盘剐蹭、静电击穿、灰尘堆积等常见问题。从实际使用需求出发，外壳采用上下扣合的无螺丝卡接设计思路，安装时无需额外准备紧固件，只需将焊接好排针的Arduino纳米板对准壳体内部的定位卡槽推入，再扣合上下盖即可完成装配，整个安装过程耗时不超过十秒，非常适合需要频繁拆装调试、反复修改接线的开发场景，同时也能满足小批量硬件作品快速组装的效率要求。

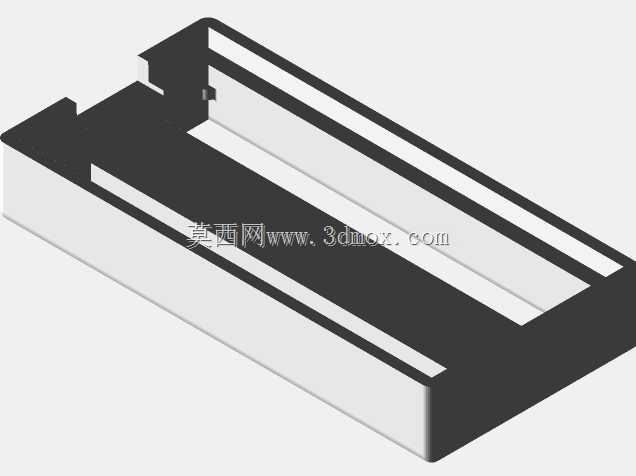

　　壳体的内部型腔完全贴合Arduino纳米板的外轮廓尺寸，预留的安装边界刚好容纳板卡本体与常规高度的直插排针，不会出现板卡在壳体内晃动移位的问题，同时在板卡的USB接口、复位按键、两侧引脚排母位置都做了精准的开口避让，装配完成后无需拆开外壳即可直接连接USB数据线进行程序上传与串口通信，也能直接通过外露的排针连接外接传感器、执行器等扩展模块，不会影响板卡本身的所有外接功能。外壳侧壁的厚度控制在1.2mm，既能够提供足够的结构强度，在日常跌落、挤压时不会出现壳体开裂的问题，也不会过度增加整体外形尺寸，装配完成后的整体体积仅比裸板增加不到15%，可以轻松嵌入到狭小的设备内部空间，比如小型智能小车的底盘夹层、桌面摆件的内部空腔、

　　壁挂式传感终端的预埋盒等安装空间受限的场景。壳体表面做了平整的哑光处理，没有多余的装饰结构，既可以直接作为成品外壳使用，也可以根据实际项目需求在表面粘贴标签、钻孔加装指示灯或者按键，适配不同项目的定制化需求。在结构设计阶段，充分考虑了3D打印与注塑量产的双重工艺适配性，壳体所有边角都做了R0.5的圆角过渡，没有尖锐的直角结构，既能够避免3D打印过程中出现的应力集中导致的翘曲变形，也能在注塑开模时保证脱模顺畅，减少模具加工的难度与成本。壳体的上下盖配合面做了0.2mm的间隙预留，既能够保证扣合后的紧密性，不会出现轻易松脱的问题，也不会因为公差累积导致扣合困难，即使是采用FDM工艺3D打印的样件，也能顺利完成装配无需额外打磨。

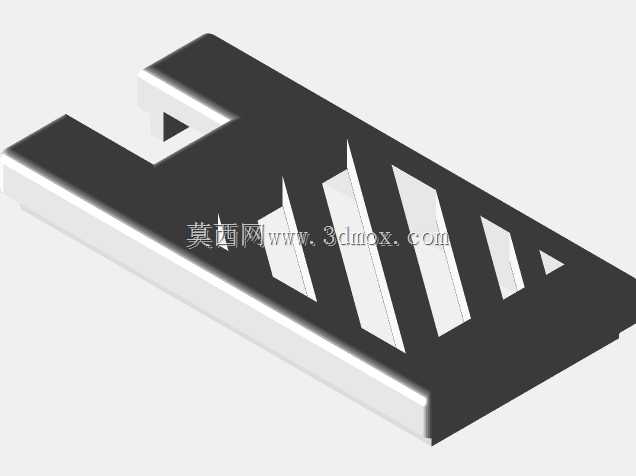

　　针对板卡工作时的散热需求，壳体在对应板卡主控芯片、电源芯片的位置预留了狭长的对流散热槽，能够在不影响整体防护能力的前提下，形成空气对流通道，带走板卡长时间工作产生的热量，避免因为密闭空间导致的芯片过热降频或者工作不稳定问题。在实际的项目应用中，这款外壳可以有效提升Arduino纳米板的环境适应能力，在多尘、轻度潮湿的工作环境下，能够阻挡大部分灰尘与飞溅的液体接触到电路板，降低电路短路的风险，同时绝缘的壳体材质也能避免板卡与其他金属结构接触导致的短路故障，非常适合用于各类非工业级的智能硬件项目中，作为核心控制板的标准防护配件使用。
