伺服驱动小型机械臂夹持执行部件

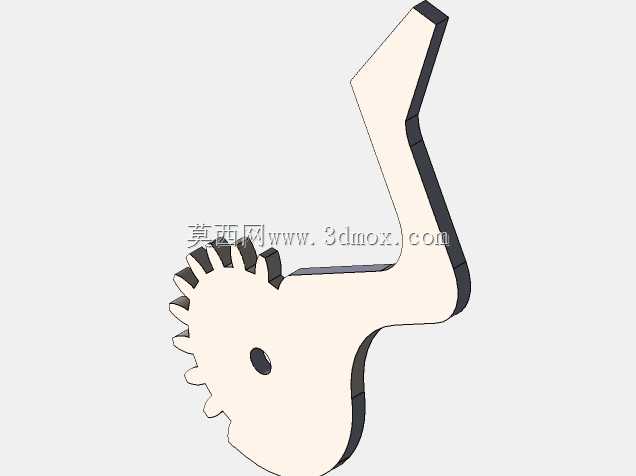

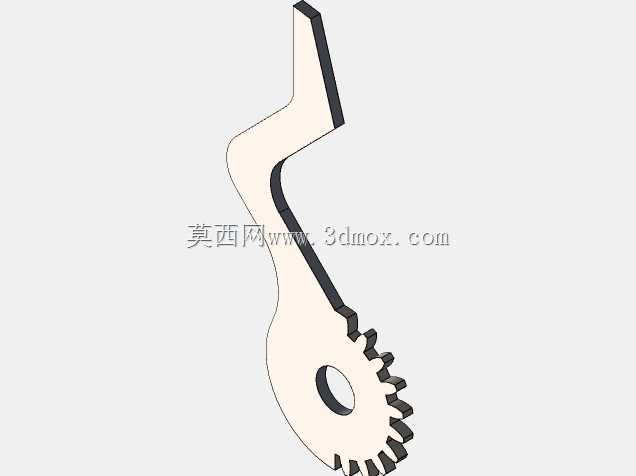

　　这款夹持部件是适配小扭矩伺服电机的末端执行结构，在桌面级小型自动化作业场景中应用广泛，常见于教学实训机器人平台、轻型分拣工位、3C电子小件搬运工位，也可作为小型创客类机械装置的抓取端使用，适配负载区间在50g到300g的轻型作业需求，针对形状规则的小型硬质工件、塑料结构件、薄型片状物料都能实现稳定夹持。从结构设计逻辑来看，整体采用对称式双摇杆夹合结构，动力输入直接对接伺服电机的输出摆臂，通过齿轮啮合传递扭矩到两侧夹爪臂，避免了单臂受力不均导致的夹取偏斜问题，夹爪开合行程控制在0到35mm区间，可覆盖多数小型零件的夹持尺寸需求。结构件的受力路径做了针对性优化，动力从伺服输出端传入后，首先通过中心的小模数齿轮将动力分流到两侧的夹爪摆臂，

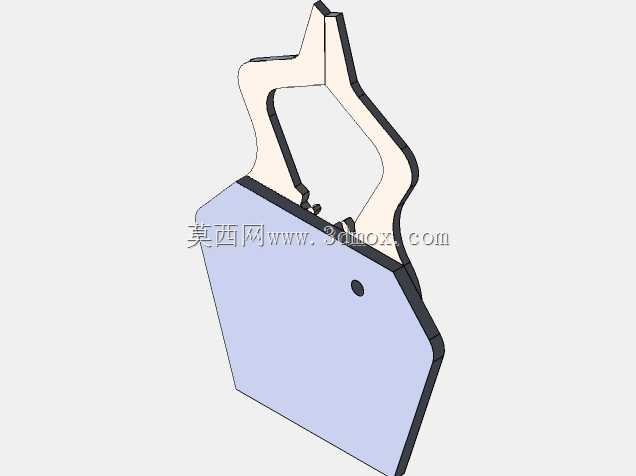

　　摆臂与主体支架之间采用销轴铰接，铰接位置预留了0.02mm的配合间隙，既保证转动顺畅无卡滞，又不会因为间隙过大导致夹取时出现晃量。夹爪的接触端面做了平直化处理，没有额外设计齿形纹路，针对表面光滑的工件可自行粘贴防滑硅胶垫，适配不同摩擦系数的物料夹持需求，不会因为硬接触刮伤工件表面。安装边界方面，整体结构的最大外轮廓尺寸控制在80mm60mm15mm区间，主体安装板预留了两个直径3.2mm的固定孔，孔距为28mm，可直接适配标准舵机的安装孔位，不需要额外设计转接板，安装时只需要将伺服电机的输出轴与中心齿轮的D型孔对齐锁紧，即可完成动力对接，整体装配仅需要4根M3销轴与2颗M3固定螺丝，拆装维护十分便捷。

　　夹爪的开合角度与伺服电机的摆角直接对应，通过控制伺服电机的转动角度即可精准控制夹持开度，不需要额外加装位置传感器，在开环控制场景下也能实现较为精准的开度控制，针对需要力控的场景，也可通过伺服电机的电流反馈间接判断夹持力大小，避免夹坏易碎工件。结构的材质适配方面，主体支架、夹爪臂、传动齿轮均可采用光敏树脂3D打印制作，也可采用6061铝合金通过CNC铣削加工，不同材质对应的负载能力有明显区别，3D打印版本适合教学演示、轻载搬运场景，金属加工版本可适配更高负载的连续作业需求。铰接位置的销轴可采用标准不锈钢圆柱销，耐磨性能满足长期往复转动的使用需求，不需要额外加装轴承，整体结构的零件数量控制在8个以内，加工成本低，装配难度小，

　　适合批量制作或者个人DIY使用。在实际作业过程中，这款夹持器的夹合动作响应速度与伺服电机的响应速度直接匹配，从完全张开到完全闭合的动作时间可控制在0.2s以内，能够满足高速分拣场景的节拍需求，夹合时的对中精度可控制在0.1mm以内，夹取小型零件时不会出现偏位问题，针对需要精准对位的装配场景也能适配。结构的重心设计靠近安装面，安装到机械臂末端后不会因为重心外伸导致机械臂末端负载额外增大，有效降低了机械臂关节的扭矩负担，提升了机械臂运行时的稳定性。夹爪的内侧轮廓做了让位设计，当夹爪完全闭合时，两侧夹爪之间不会出现硬碰撞，预留了0.5mm的安全间隙，避免长时间硬接触导致结构变形或者伺服电机堵转烧坏。传动齿轮的模数选用0.5模，齿厚3mm，足够传递小扭矩伺服电机的输出动力，正常使用情况下不会出现断齿问题，齿轮啮合的侧隙控制在0.05mm以内，传动回程差小，夹爪的位置控制精度更高。
