基于NodeMCU的空气监测设备外壳结构

项目分类:通讯工具类 发布时间:2022-07-30 ID:687726
  • 基于NodeMCU的空气监测设备外壳结构
  • 基于NodeMCU的空气监测设备外壳结构
  • 基于NodeMCU的空气监测设备外壳结构

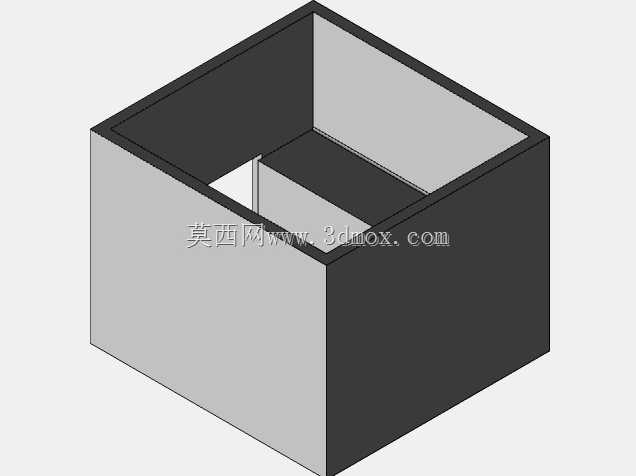

  这款盒体结构是面向民用室内空气监测场景开发的嵌入式硬件承载结构,核心适配NodeMCU主控板的安装需求,同时预留了空气传感模块的布设空间,可直接用于室内空气质量定点监测、小型环境数据采集节点的硬件封装。日常应用中,这类结构可直接放置在桌面、壁挂在墙面,作为家用空气质量监测终端的外壳,也可嵌入到新风系统、空气净化器的控制端,作为外置传感采集单元的防护壳体,适配办公场所、居家环境、小型机房等多种需要实时监测空气参数的场景。从功能特性来看,该结构采用无额外紧固件的卡扣式盒体设计,盒体内部设置了分隔筋,将主控板安装区与传感模块安装区做物理分隔,避免主控板工作发热对空气传感元件的检测精度造成干扰;盒体侧壁预留了传感模块的通气间隙,

  无需额外开设密集通气孔就能保证空气流通,同时能阻挡大颗粒灰尘直接进入盒体内部落在电路板上,降低积灰带来的电路故障风险。设计过程中优先考虑了嵌入式开发的快速迭代需求,整体壁厚均匀设置为1.8mm,既满足桌面放置的结构强度要求,也适配FDM3D打印的最小壁厚要求,开发阶段可直接快速打样验证,无需调整壁厚参数就能获得合格的打印样件。内部的安装柱高度统一设置为6mm,适配NodeMCU开发板的标准安装孔位,开发板安装后与盒底保留3mm的走线空间,方便焊接传感模块的飞线、电源接线布设,不会出现导线挤压弯折导致的接触不良问题。分隔筋的高度与盒体上沿齐平,盒盖扣合后可将两个腔体完全分隔,传感模块所在腔体的侧壁做了0.5mm的内凹处理,

  扣合后侧壁与盒盖之间保留均匀的通气缝隙,空气可自由进入传感区域,同时缝隙宽度小于1mm,可阻挡日常环境中的蚊虫、大颗粒浮尘进入腔体。外形尺寸上,盒体外轮廓为规整正方体,边长为80mm,整体高度为70mm,外部无突出的卡扣、安装耳结构,放置时可任意角度贴合桌面,不会出现晃动;如果需要壁挂安装,可直接在盒底粘贴背胶,平整的盒底平面可保证背胶完全贴合墙面,承重能力满足整盒硬件的重量需求。安装边界方面,内部主控区的可用安装空间为60mm60mm20mm,除了标准NodeMCU开发板外,也可兼容尺寸相近的Arduino最小系统板,替换主控时无需修改盒体结构,只需调整安装柱的固定孔位即可适配;传感区的可用空间为60mm15mm20mm,

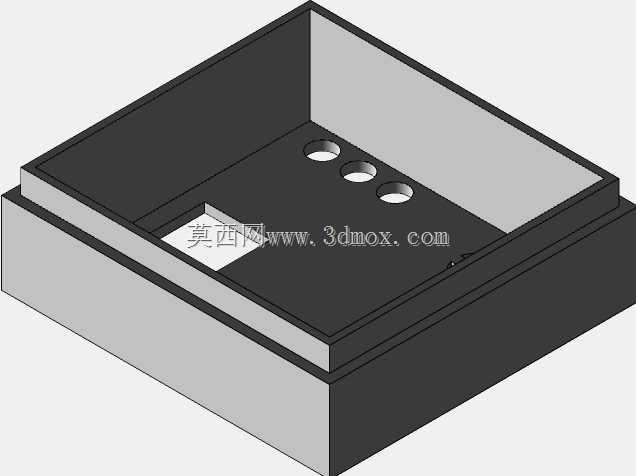

  可容纳常见的PM2.5传感模块、温湿度传感模块、VOC传感模块的组合安装,模块与侧壁预留2mm的装配间隙,方便传感模块的导线连接到主控板。盒体的边角做了R2的圆角处理,既避免了直角结构打印时的翘边问题,也能降低日常使用中边角磕碰造成的结构损坏,同时圆角过渡的结构在批量注塑生产时可改善塑料熔体的流动状态,减少填充缺陷。盒盖与盒体的配合采用止口结构,配合间隙设置为0.2mm,扣合后无明显松动,也无需额外螺丝固定,日常维护时可直接撬开盒盖更换模块、调整接线,拆装效率远高于螺丝固定的外壳结构。考虑到空气监测设备需要长期连续工作,盒体内部的主控区预留了10mm*10mm的散热通孔位置,对应NodeMCU主控芯片的发热位置,可保证芯片工作时的热量及时散出,避免密闭空间内热量累积导致的主控工作不稳定。传感区的通气缝隙沿盒体四周均匀分布,无论设备放置在哪个角度,都能保证至少两个方向的空气流通,不会因为贴合墙面、遮挡某一侧缝隙就导致空气无法进入传感区域,保证检测数据的准确性。
