电气连接类零部件三维设计作品

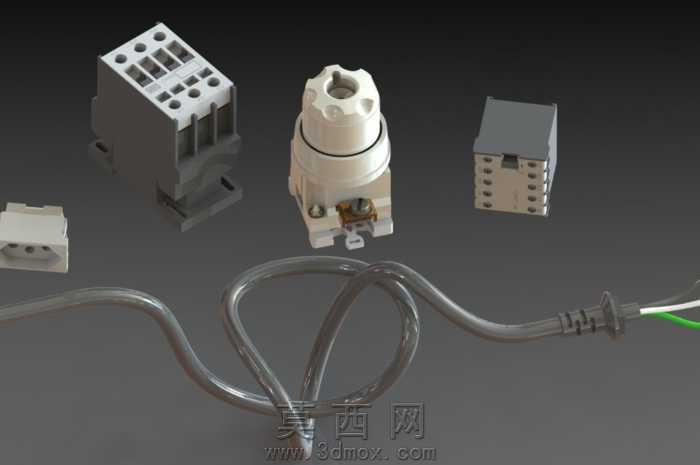

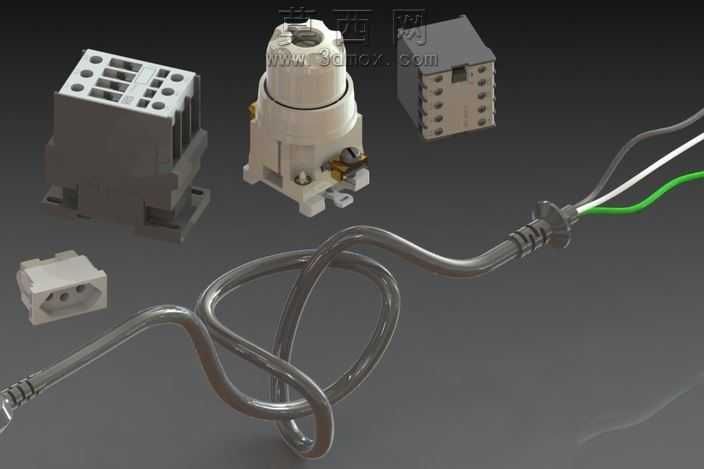

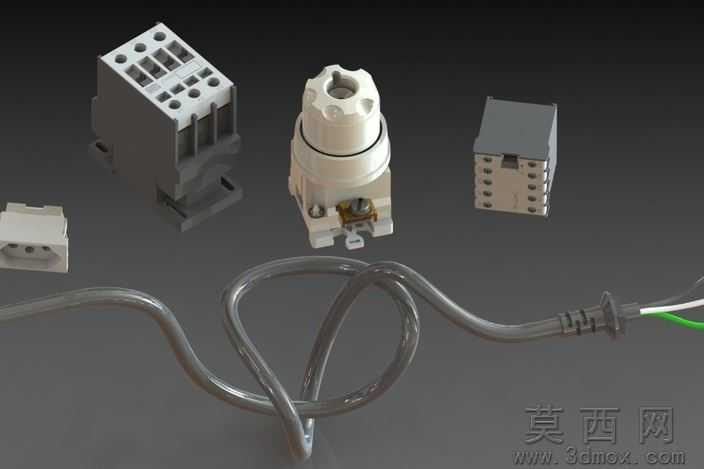

本套三维模型围绕低压电气连接场景展开设计，完整覆盖了电路连接、过载保护、线缆接驳三类核心电气零部件，建模过程严格遵循工业电气元件的实际尺寸规范与装配逻辑。建模阶段以实体建模为核心，针对不同零件的结构特征采用差异化建模思路：对于接线端子类零件，先绘制基座的拉伸轮廓，通过切除特征完成接线孔位、卡扣槽位的结构制作，再对金属导电片部分单独建模，还原其弹片压接结构与定位凸点，确保端子与基座的装配间隙符合实际生产的公差要求；对于螺旋式熔断器底座，重点还原其陶瓷基座的螺纹旋合结构、内部金属接电触点的弧度造型，以及底座安装脚的固定孔位，通过螺旋扫描特征精准制作外螺纹结构，保证旋合部件的匹配度；对于多针连接器，采用阵列特征快速完成针脚位的排布，同时还原外壳的防呆卡槽、定位卡扣结构，避免装配时出现错位问题；对于连接线缆部分，采用扫掠特征完成线缆主体的弯曲造型，还原线缆外层绝缘皮的褶皱质感、端部线芯的分色结构，以及线缆与接头处的防弯折护套造型。材质渲染阶段针对不同部件的物理属性匹配对应材质：塑料基座部分采用哑光阻燃工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感，金属导电部件采用带轻微氧化质感的铜合金材质，表面添加细微的拉丝纹理提升真实感，陶瓷熔断器部分采用高白度哑光陶瓷材质，还原陶瓷部件的温润质感，线缆绝缘皮采用半哑光深灰色橡胶材质，添加细微的表面颗粒感模拟橡胶材质的使用质感，线芯部分分别匹配亮面铜质与彩色绝缘漆材质，区分不同线芯的功能属性。整套模型的结构设计完全贴合实际电气元件的装配逻辑，所有可活动部件的活动范围均符合真实产品的运动限制，各零件之间的配合间隙经过反复调整，既保证装配关系的合理性，也避免出现干涉问题，可直接用于电气装配演示、产品结构验证、场景可视化展示等多个场景，模型细节完整度高，未出现结构缺失、特征错误等问题，能够清晰展现各类电气零部件的内外结构特征与装配关系。
