螺丝聚包捆扎喂料螺杆输送机构

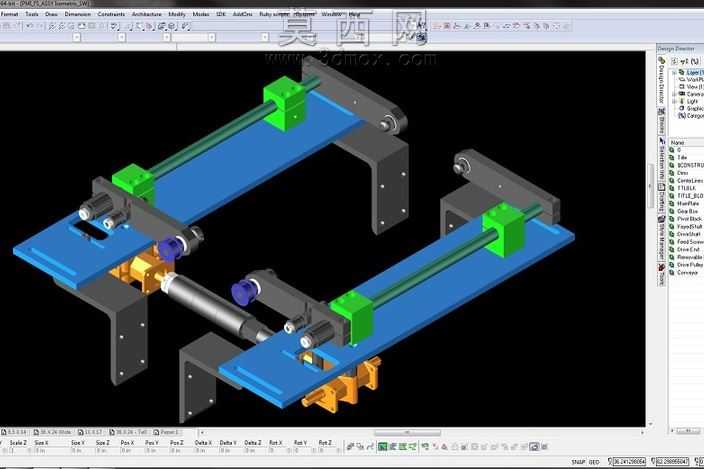

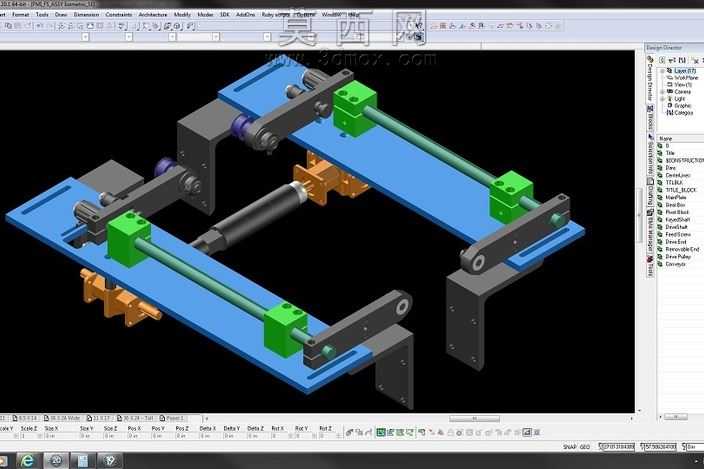

本模型为适配PMI捆绑程序的螺丝喂料输送机构，采用三维参数化建模方式完成全结构搭建，建模过程中对各运动部件做了精准的装配约束，完整还原机构的实际运动逻辑。模型主体以双平行蓝色安装基板作为承载基础，基板采用硬质合金材质模拟，表面做哑光金属喷塑质感渲染，还原工业工装的耐磨防护表层特性；两根平行光轴导轨贯穿安装基板，搭配四个绿色工程塑料材质的滑动导向座，导向座与导轨间设置合理的滑动配合间隙，建模时预留了润滑槽的细节结构，保证滑动过程的顺畅性。机构中部设置黑色气动驱动杆，搭配两端的铰接摆臂结构，摆臂采用发黑处理的钢材材质渲染，铰接位置做了销轴、轴用挡圈的细节建模，还原铰接副的转动配合关系；安装基板下方设置两组橙色的螺丝分料拨块，拨块采用耐磨铜合金材质渲染，表面做细微的防滑纹理处理，可精准承接排序后的螺丝，配合螺杆的推送动作完成螺丝的有序聚料。建模过程中对所有连接紧固件做了等比例还原，包括内六角螺栓、锁紧螺母、定位销等标准件，各部件的装配层级清晰，可直接用于运动仿真验证。设计思路围绕螺丝从散料排序到聚包捆扎的衔接工序展开，通过螺杆的定距推送配合摆臂的间歇压持，实现螺丝的定量归集，避免散料输送过程中的卡滞、错位问题，双导轨的导向结构可保证长行程推送过程中的位置精度，底部的安装支架做了腰型孔设计，可适配不同规格捆绑设备的安装尺寸调节，整体结构紧凑，运动路径简洁，可直接对接自动化捆扎产线的进料工位，模型渲染阶段对不同材质做了区分处理，金属件的反光特性、塑料件的哑光质感、铰接位置的润滑油脂痕迹都做了细节呈现，完整还原机构的工业应用场景。
