箱式立式工装模具承载基座结构设计

项目分类:工装 发布时间:2022-07-30 ID:688928
  • 箱式立式工装模具承载基座结构设计

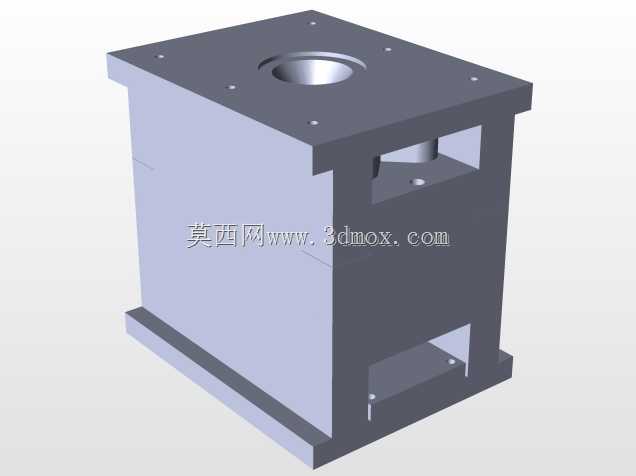

  在冲压、注塑以及小型精密零件压装的生产工位上,这类箱式立式承载基座是工位模具的核心安装载体,区别于常规的平板式安装板,该结构采用围合式箱型主体设计,能够在有限的安装占地范围内获得更高的结构刚性,避免连续作业过程中因反复受载出现的基座形变,保障上下模合模的对位精度。从实际使用场景来看,这类基座多适配6s规格的小型通讯结构件、消费电子小五金件的冲压成型工位,安装时通过顶部法兰面的六个均布沉头孔完成上模部分的锁固,顶部中心的镗孔用于定位模柄或者导柱组件,保证上模往复运动的同轴度,不会出现偏载啃模的问题。基座下部的前后开口结构并非减重设计的冗余结构,前侧开口用于成品件的滑落出料以及工位废料的定期清理,后侧开口则预留了传感器走线、

  顶出机构安装的操作空间,日常换模时操作人员无需完全拆解基座,就能通过侧部开口完成顶杆位置调整、气吹管路排布的作业,大幅缩短小批量多品种生产的换模等待时间。设计阶段首先核算的是基座的承载边界,主体侧壁采用等厚薄板围焊结构,底部设置外翻式安装法兰,法兰上预留的安装孔可直接锁固在生产线的标准工作台上,不需要额外加工过渡垫板,整体安装边界控制在小型桌面级压机的工作台适配范围内,不需要对现有产线的工作台做二次改造。结构设计时特意将上下法兰的厚度做了差异化处理,顶部法兰因为要直接承受合模时的冲击载荷,厚度比侧壁加厚30%,并且在中心孔位置做了局部锪平处理,保证模柄安装面的平面度控制在0.02mm以内,避免上模安装后出现倾斜。

  侧部的开窗位置经过受力仿真校核,开窗的上下边缘都预留了加强翻边,不会因为开设操作窗口导致整体结构的抗扭刚性下降,即使在连续高速冲压的工况下,基座侧壁的形变量也能控制在允许范围内,不会出现导柱卡滞的问题。从安装适配性来看,基座内部的空腔可以集成安装小型顶出气缸、废料导槽等附属组件,不需要在基座外部额外搭建安装支架,整体结构更加紧凑,对于工位空间紧张的小型自动化生产线来说,这种集成式设计能够减少周边附属构件的安装空间占用。基座底部的安装法兰采用外翻设计,相比内翻结构,锁固螺栓的操作空间更大,现场安装时可以直接用气动扳手完成锁固,不需要探入基座内部操作,日常维护时的螺栓复紧也更加方便。在零件加工的工艺性上,

  该结构的所有板材都可以采用常规的激光切割下料,焊接后通过龙门铣一次性加工上下安装面以及各定位孔,不需要复杂的五轴加工工序,加工成本可控,适合批量制作后作为通用工装基座适配不同的小型模具,只需要更换顶部的模位安装板,就可以适配不同规格的小型零件成型作业,通用性较强。实际投产使用中,这类箱式基座相比传统的铸铁式基座重量更轻,吊装移位更加方便,同时焊接结构的内部阻尼特性能够吸收部分合模时的振动,降低工位作业的噪音传递,改善车间的作业环境。针对不同的作业载荷需求,还可以通过调整侧壁板材的厚度来适配不同吨位的压机,不需要改动整体的外形安装尺寸,能够直接替换现有工位上的老旧基座,实现产线的快速升级。
