双腔滴注式鱼饵成型工装结构设计

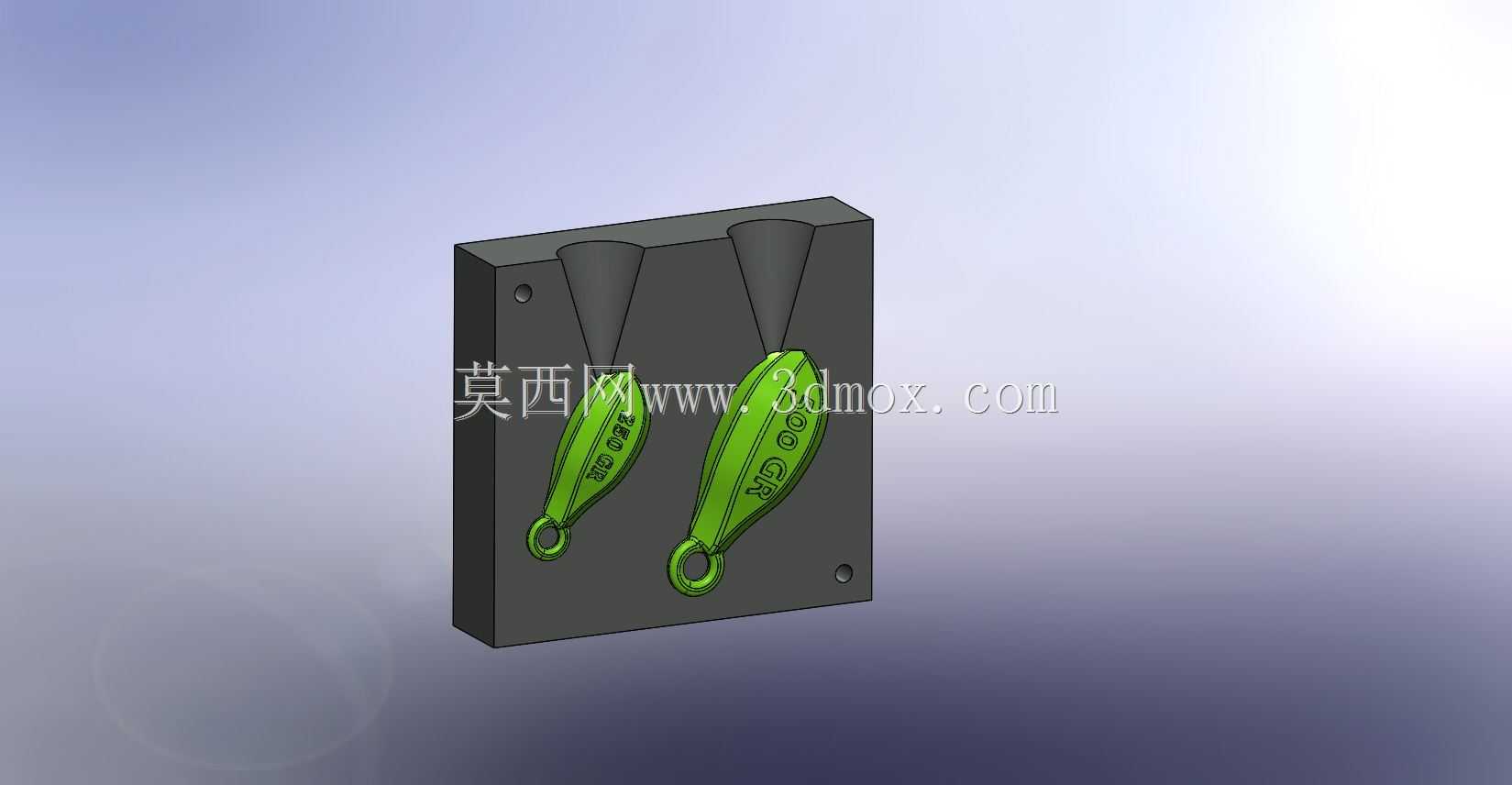

　　这套双腔结构的成型工装，主要面向垂钓配件领域的软质仿生鱼饵量产场景，日常在小型立式注塑工位上完成软PVC、TPE类软胶饵的压注成型作业，适配小批量渔具配件加工厂的柔性生产需求，不需要搭配大型模架即可在普通台钳夹持状态下完成合模、注料、开模取件的全流程操作。从结构布局来看，工装主体采用方正的模坯设计，两个对称分布的锥形进料口直接对接型腔，进料流道做了15度的锥面过渡，没有多余的流道拐角，注料时软胶料可以依靠自身重力顺着锥面快速填充到下方的鱼饵型腔内，减少了流道凝料的残留，每次注料完成后的料头清理工作量能降低四成左右。型腔部分完全复刻了柳叶形仿生软饵的外形轮廓，表面预留了仿生纹理的刻蚀位置，饵体尾部的挂环位置做了镶件式的定位孔，

　　成型后挂环可以直接嵌在胶料内部，不需要后续二次组装挂环，省去了胶粘或者压装挂环的工序。设计时特意将两个型腔的间距控制在28mm，既保证了模坯的侧壁强度，不会因为注料压力出现型腔胀模变形，又能控制整体模坯的外形尺寸，整体模坯长宽控制在120mm*100mm区间，厚度控制在80mm，不管是固定在小型台钻改装的简易注料工位，还是搭配手动压胶枪使用，都不会因为尺寸过大出现操作干涉。合模面做了0.02mm的研配精度，边缘没有多余的飞边槽，依靠模坯自身的平面度完成密封，注料时压力控制在0.2MPa以内就不会出现胶料溢出的问题，成型后的饵体合模线痕迹极浅，不需要后续人工修剪飞边，能大幅减少后处理的人工成本。模坯的四个角位置做了M6的内螺纹安装孔，

　　可以直接固定在工位的工作台面上，不需要额外制作夹持夹具，安装时只要保证进料口垂直朝上即可，没有复杂的定位校准要求，普通车间操作工经过十分钟培训就能独立完成操作。进料口的锥面做了抛光处理，表面粗糙度达到Ra0.8，注料完成后料头可以直接顺着锥面拔出，不会出现料头粘在流道内的情况，连续作业时不需要频繁清理流道，单小时产能可以达到120件左右，完全满足小批量渔具配件的供货需求。从实际使用场景来看，这类小型工装特别适合垂钓用品商家做定制款软饵的打样和小批量生产，不需要开昂贵的大型钢模，只要更换不同的型腔镶件，就能生产不同克重、不同外形的软质鱼饵，工装的模坯部分可以通用，只需要加工对应的型腔镶件就能切换产品款式，

　　大幅降低了定制款产品的开模成本。结构设计时没有采用复杂的顶出机构，开模后依靠软胶自身的弹性就可以直接从型腔内取出工件，省去了顶针、顶板等复杂结构，工装的故障率极低，日常维护只需要定期在合模面涂抹少量防锈油即可，不需要复杂的保养流程。考虑到软胶注料的温度通常在160-180摄氏度区间，模坯选用45号钢调质处理，硬度达到HB220-250，长期在这个温度区间作业不会出现型腔变形的问题，使用寿命可以达到5万模次以上，完全满足小批量生产的寿命要求。两个型腔的进料口做了对称设计，注料时可以同时对两个型腔完成注料，不需要分次注料，操作时只要将注料枪对准两个进料口中间位置，胶料就会顺着锥面分别流入两个型腔，操作门槛极低。型腔内部的饵体挂环位置，设计了直径2mm的定位插销，生产时先将金属挂环套在定位插销上再合模注料，胶料冷却后挂环就会被完全包裹在饵体内部，挂环的拉脱力可以达到15N以上，完全满足垂钓时的拉力要求，不会出现鱼咬钩时挂环脱落的问题。模坯的侧壁做了2mm的倒角处理，安装和搬运时不会划伤操作人员的手部，细节处理符合车间作业的安全要求。整体结构没有多余的复杂特征，三维建模时所有特征都采用参数化设计，后续调整饵体长度、克重参数时，只需要修改对应的型腔草图尺寸即可重新生成加工刀路，不需要重新绘制整体结构，能大幅缩短改款设计的周期。
